Tendon Prestress Table

프리스트레스 하중을 적용할 텐던과 프리스트레스 하중의 크기를 Spread Sheet 형식의 Table로 입력하거나 수정합니다.

midas Civil 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용방법을 참조합니다.

Main Menu에서 Load > Load Tables > Tendon Prestress Loads

Tree Menu의 Tables 탭에서 Structure Tables > Static Loads > Tendon Prestress Loads

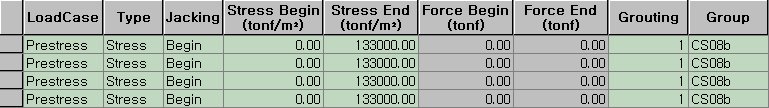

Table Tool의 사용방법을 참조하여 다음 데이터를 입력하거나 수정합니다.



Tendon : 텐던의 이름

Load Case : 단위하중조건

Type : 긴장력의 종류

Jacking : 텐던의 긴장위치

Stress Begin : 텐던 시작점의 긴장응력 (Jacking Stress)

Stress End : 텐던 끝점의 긴장응력 (Jacking Stress)

Force Begin : 텐던 시작점의 긴장력 (Jacking Force)

Force End : 텐던 끝점의 긴장력 (Jacking Force)

Grouting : 덕트 내부를 Grouting하는 시기 (Every n Stage)

Group : 하중 포함된 Load Group의 이름
