Pushover 해석의 하중재하 방법은 하중제어와 변위제어의 두가지 방법이 있습니다.
하중제어방법은 세부적으로 3가지 방법(Pushover Load Cases 참조)으로 나눠지며, 이 중에서 Pushover Increment Function을 사용하면 사용자가 직접 하중 증분 함수를 정의할 수 있습니다.

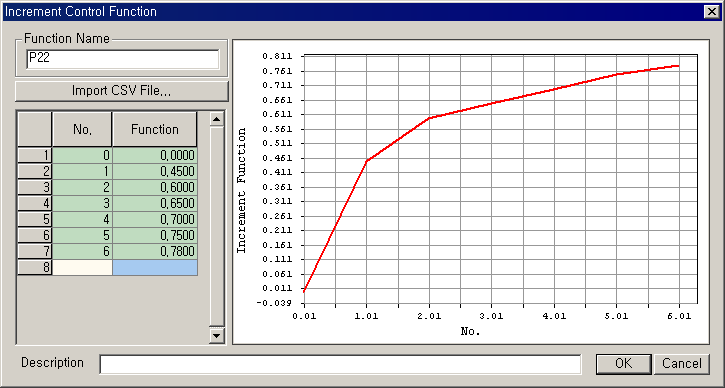

Main Menu에서 Design >Pushover Analysis > Pushover Increment Functions
Import CSV File...
CSV 형식으로 저장된 데이터파일을 불러옵니다.
User Input
사용자가 직접 하중증분 함수를 정의합니다.
입력데이터는 증분수와 무관하므로 증분수를 변경한 경우에도 수정할 필요가 없습니다. 예를 들어, 아래 두가지 경우처럼 입력하면,
|
[Case 1] |
|
|
[Case 2] |
|
|
No. |
Function |
|
No. |
Function |
|
0 |
0.0 |
또는 |
0 |
0.0 |
|
1 |
0.6 |
|
0.2 |
0.6 |
|
5 |
1.0 |
|
1.0 |
1.0 |
총 증분수가 10 일때, 실제 해석에 사용되는 하중변수는 다음과 같습니다. 증분수는 Pushover Load Cases 에서 입력합니다.
|
No. |
Function |
No. |
Function |
|
1 |
0.30 |
6 |
0.80 |
|
2 |
0.60 |
7 |
0.85 |
|
3 |
0.65 |
8 |
0.90 |
|
4 |
0.70 |
9 |
0.95 |
|
5 |
0.75 |
10 |
1.00 |
