Steel Design Parameter

Frame 요소의 형상정보와 해석결과를 이용하여 철골부재의 응력검토를 수행하는 기능입니다. 사용자가 선택한 철골부재와 하중조합에 대해 검토결과를 출력합니다. 사용자가 선택한 철골부재의 단면검토 및 방향을 직접 선택할 수 있으며 부재별 검토결과를 쉽게 확인할 수 있습니다.

철골부재의 응력검토는 도로교 설계기준(2005)을 따르고 있으며 검토결과에 대한 상세계산서(SI 단위계적용)를 Excel 파일(*.xls) 형태로 출력할 수 있습니다. 검토 가능한 철골단면은 DB/User (Box형, L형, T형, Pipe형, ㄷ형, H형), General, Tapered Type에 대해서 검토가 가능합니다.



Main Menu 에서 MODS Module > Steel Design > Steel General Section for Design

Tree Menu의 Menu 탭에서 MODS Module > Steel Design > Steel General Section for Design

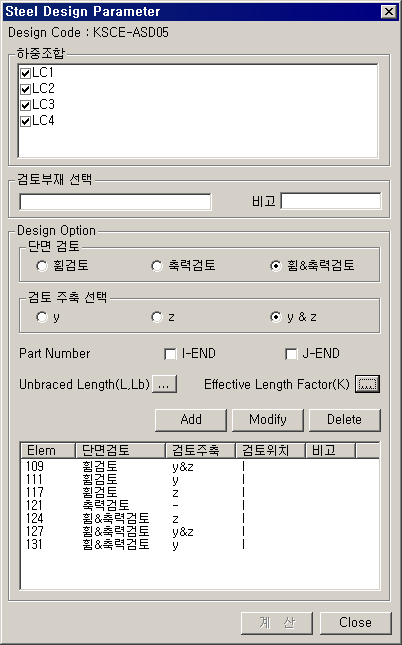

Steel Design Parameter 대화상자



Section Name : 단면검토에 적용된 설계기준을 보여줍니다.



하중조합

Result > Combinations... > Steel Design 하중조합 중 Strength하중조합을 표현합니다. 설계에 사용될 하중조합을 대화창에서 직접 선택할 수 있습니다.



검토부재 선택

검토부재 선택 : Model View에서 원하는 부재를 마우스를 통하여 선택할 수 있으며, 또한 키보드 입력을 통하여 원하는 부재의 번호를 직접 입력할 수 있습니다.

     비고 : 특이사항 또는 간단한 메모를 기록 합니다.



Design Option

단면검토 : 단면검토시 고려하는 항목을 선택합니다.

- 휨검토 : 모멘트에 대해서만 부재가 검토됩니다.

- 축력검토 : 축력에 대해서만 부재가 검토됩니다. 이 때 “검토주축선택”은 비활성화됩니다.

- 휨&축력검토 : 휨과 축력을 동시에 받는 부재에 대해서 검토됩니다.



검토 주축 선택 : 단면 검토 방향을 결정합니다. 축력 검토시에는 비활성화됩니다. 검토 주축의 선택에 따라 선택되지 않은 축의 모멘트는 단면력 산정 및 허용응력 산정시 무시됩니다.

- y : 허용응력 산정시 Mz=0으로 계산합니다.  f=P/A+My•z/I

- z : 허용응력 산정시 My=0으로 계산합니다.  f=P/A+Mz•z/I

- y&z : 허용응력 산정시 My, Mz를 모두 고려합니다. f=P/A+My•z/I+Mz•z/I



Part Number : 부재의 I단, J단 중 검토하고자 하는 위치를 선택합니다.



Unbraced Length(L,Lb) : 을 클릭하면 Unbraced Length (L,Lb) 메뉴가 실행되어 설계에 사용되는 부재의 비지지 길이를 설정할 수 있습니다. 설정하지 않으면 부재의 전체 길이가 비지지 길이로 고려됩니다.



Effective Length Factor(K) : 을 클릭하면 Effective Length Factor (K) 메뉴가 실행되어 설계에 사용되는 부재의 유효좌굴길이를 입력할 수 있습니다. 별도 입력이 없는 경우, 유효좌굴길이 계수는 1로 고려합니다.



: 입력한 내용이 Design Information에 반영됩니다. 이미 입력된 부재가 있는 경우 업데이트되지 않습니다.

: Design Information의 해당 부재의 값을 수정합니다. 해당 부재가 Design Information상에 입력되어있지 않다면 업데이트 또는 수정되지 않습니다.

: 해당 부재를 Design Information에서 삭제합니다.



Design Information : , , 버튼의 동작에 따라 입력된 내용을 테이블을 통해 보여줍니다. 마우스로 테이블의 행을 선택 시 선택된 부재는 입력창과 Model View에 반영됩니다.



: Design Information에 입력된 정보를 기준으로 단면검토를 수행 합니다. 검토결과는 KSCE-ASD05 Code Checking Result 대화창에서 확인할 수 있습니다.



: 명령을 취소하고 대화상자를 닫습니다.

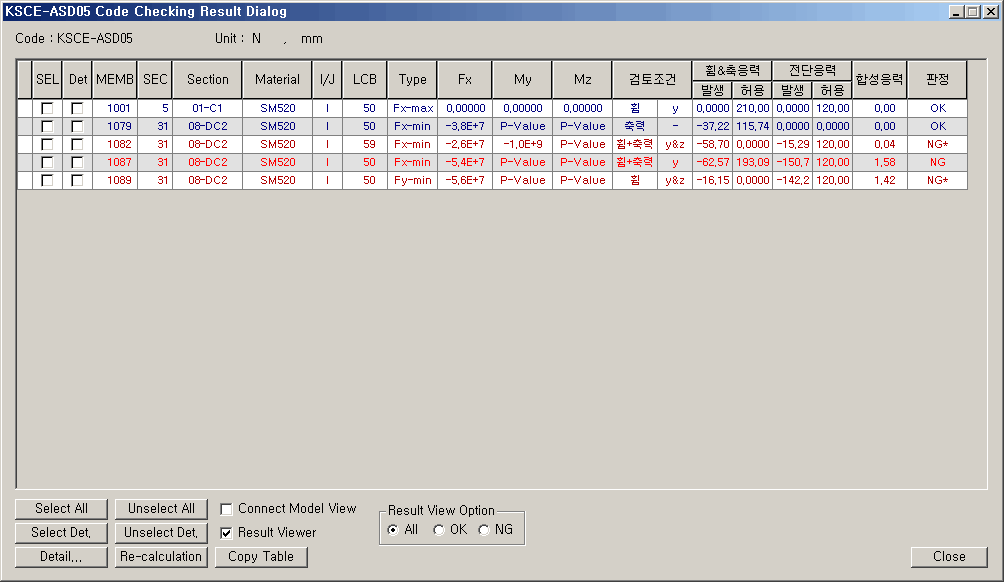

Steel Design Result (KSCE-ASD05 Code Checking Result Dialog)

Steel Design Result(KSCE-ASD05 Code Checking Result Dialog)



Code : 단면검토에 적용된 설계기준을 보여줍니다.

Unit : 사용자 단위계를 보여줍니다.

SEL : “Steel Design Code > 계산서출력”의 체크된 항목을 엑셀 형태의 계산서 출력이 필요한 경우 선택합니다. Connect Model View 옵션에 Check on한 경우에는 Model View에서 부재를 선택할 수 있습니다.

Det : “Steel Design Code > 계산서출력”의 항목과는 무관하게 해당단면에 대한 엑셀 형태의 상세계산서 출력이 필요한 경우 선택합니다. Connect Model View 옵션이 적용되지 않습니다.

MEMB : Design Information에 정의된 요소번호를 나타냅니다.

SEC : 선택된 부재의 단면 ID를 나타냅니다.

Section : 선택된 부재의 단면 이름을 나타냅니다.

Material : 선택된 부재의 Material을 나타냅니다.

I/J : 선택된 부재에서 단면검토를 수행하는 위치를 나타냅니다.

LCB, Type : 단면검토에 사용된 하중조합 중 “Steel Design Code > 설계단면력”에서 선택한 단면력 중 가장 불리한 조건의 단면력 및 하중조합을 나타냅니다. “Steel Design Code > 설계단면력”의 각 항목 선택시 다음과 같이 표현됩니다.

- Envelope 동시발생 부재력 : 선택한 하중조합을 바탕으로 12가지 부재력으로 산정하며 그 중 가장 불리한 부재력을 나타내며 Type은 “-“ 처리됨

- Envelope Max/Min : 선택한 하중조합을 바탕으로 Max, Min으로 산정하며 그 중 가장 불리한 부재력을 나타내며 Type은 “-“ 처리됨

- 전체하중조합 : 선택한 하중조합을 바탕으로 가장 불리한 하중조합의 번호를 LCB에 나타내며 Type에는 부재력을 표현합니다.

Fx, My, Mz : LCB조건의 부재력을 표현합니다.

검토조건 : “Steel Design Parameter”에서 선택한 단면검토조건을 나타냅니다.

휨&축응력 : 단면검토조건에 의해 계산된 “작용휨(축)응력/허용휨(축)응력”으로 표현됩니다.

전단응력 : 단면검토조건에 의해 계산된 “작용전단응력/허용전단응력”으로 표현됩니다.

합성응력 : 휨과 전단에 대한 합성응력 결과를 나타냅니다.

판정 : 단면검토결과를 나타냅니다.

- OK : 모든 조건의 단면검토 결과를 만족하는 경우

- NG : 모든 조건 중에 하나라도 단면검토 결과를 만족하지 않는 경우

- NG* : 단면검토시 허용응력 범위를 벗어나서 계산을 할 수 없는 경우



:  SEL에서 선택된 요소를 모델 view에서 활성화합니다.

, : SEL에서 전체선택 또는 선택해제를 수행합니다.

, : Det에서 전체선택 또는 선택해제를 수행합니다.



: 이미 계산된 요소 중에서 일부 요소에 대해서 "Steel Design Parameter"의 Design Option을 변경한 후 입력된 정보를 기준으로 단면검토를 재계산합니다.



: Steel Design Result(KSCE-ASD05 Code Checking Result Dialog)에 출력된 테이블의 모든 요소에 대한 정보를 클립보드로 복사하여 문서작성용 파일(excel, word, hwp등)에 “Ctrl+C”하면 table 전체를 바로 붙여넣을 수 있습니다.



: Steel Design Result(KSCE-ASD05 Code Checking Result Dialog)에 출력된 테이블의 모든 요소의 판정에 대해서 All인 경우 OK, NG, NG*를 다 보여주고 OK인 경우는 OK에 해당하는 요소만 보여주며, NG인 경우는 NG에 해당하는 요소만 보여줍니다.



: SEL, Det에서 선택된 요소에 대한 계산서를 Excel Format으로 출력합니다.



Save Image as EMF File을 Check On하여 계산서를 출력하면 단면형상이 EMF파일로 저장됩니다.

예를들어 파일이름이 test이며 test_image라는 폴더가 계산서가 저장되어진 폴더하부에 생성됩니다.



: 대화상자를 닫습니다.
