Steel Design Result Diagram



기능

IMG_C_ICON_DOT.gif선택한 검토단면의 응력을 다이어그램(Diagram)으로 확인합니다.



호출

IMG_C_ICON_DOT.gif메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [Steel Design] > [Steel Design Result Diagram]



입력

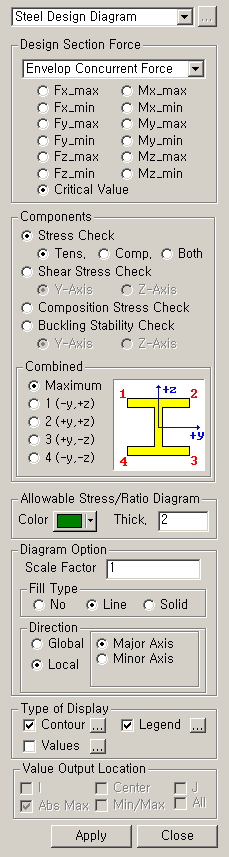

Steel Design Result Diagram

대화상자

IMG_C_ICON_DOT.gifDesign Section Force

Steel Design Code > 설계단면력에서 선택한 단면력입니다. 별도의 선택은 없습니다.



IMG_C_ICON_DOT.gifComponents

원하는 응력을 다음에서 선택합니다.

  Stress Check : 발생휨(축)응력

- Tens. : 인장응력

- Comp. : 압축응력

- Both : 인장 및 압축응력

  Shear Stress Check : 발생전단응력

- Y-Axis : 요소좌표계 Y축 방향의 전단응력

- Z-Axis : 요소좌표계 Z축 방향의 전단응력

  Composition Stress Check : 휨과 전단에 대한 합성응력

  Buckling Stability Check : 축방향력과 휨모멘트를 동시에 받는 부재에 대해서 발생 좌굴 안정성 값

- Y-Axis : 요소좌표계 Y축 방향의 좌굴 안정성

- Z-Axis : 요소좌표계 Z축 방향의 좌굴 안정성



IMG_C_ICON_DOT.gifCombined

  Maximum : 위치 1,2,3,4 중에서 최대 또는 최소 조합응력

- 1(-y, +z) : 위치 1에서의 조합응력

- 2(+y, +z) : 위치 2에서의 조합응력

- 3(+y, -z) : 위치 3에서의 조합응력

- 4(-y, -z) : 위치 4에서의 조합응력



IMG_C_ICON_DOT.gifAllowable Stress/Ratio Diagram

허용응력선의 색상 및 두께를 지정합니다.



IMG_C_ICON_DOT.gifDiagram Option

Scale Factor : 응력도의 작도 비율을 입력합니다.

Fill Type

- No : 응력도를 외곽선으로만 나타냅니다.

- Line : 응력도 내부를 색선으로 나타냅니다.

- Solid : 응력도 내부를 색면으로 나타냅니다.

Direction

- Globle : 전체좌표계 방향을 기준으로 Diagram이 그려지는 방향을 선택합니다. (X,Y,Z)

- Local : 요소좌표계 방향을 기준으로 Diagram이 그려지는 방향을 선택합니다. [Major(강축), Minor(약축)]



IMG_C_ICON_DOT.gifType of Display

출력형태를 다음과 같이 지정합니다.



▷ Contour : 설계결과 변형량을 등고선도로 나타냅니다.

▷  expend.gif

Ranges : 등고선도의 영역을 지정합니다. IMG_C_ICON_DROP_DOWN.png

Colors : 등고선도의 색상을 지정 또는 조정합니다. IMG_C_ICON_DROP_DOWN.png

Contour Options : 등고선도의 표현방식을 지정합니다. IMG_C_ICON_DROP_DOWN.png

▷ Legend : 작업화면의 좌측 또는 우측에 해석결과에 대한 각종 참조사항을 정리하여 출력합니다.


Legend Position : 출력화면에서 Legend의 위치 지정

Rank Value Type : Legend 값의 출력형태와 소수점 자리수 지정

▷ Values : 선택된 설계결과성분을 수치로 나타냅니다. 숫자의 글꼴이나 색상은   Display Option에서 조정할 수 있습니다.


Decimal Points : 출력되는 수치의 소수점이하 자릿수 지정

Exp. : 지수형으로 표현할지 여부를 선택

Min & Max : 최대, 최소값 표시

Abs Max : 절대값이 최대인 수치를 표시

Max : 최대값만 표시

Min : 최소값만 표시

Limit Scale(%) : 선택된 최대 혹은 최소값을 중심으로 (Max-Min)*Limit Scale 범위의 설계결과를 모두 표시

Set Orientation : 수치의 기록방향 설정

Decimal Points의 초기값은 "Preferences"에서 조정할 수 있다.

Set Orientation의 "0"은 화면에서 절점 또는 요소의 우측으로 수평하게 기록되며, Orientation은 반시계방향의 각도로 적용된다. 적절한 각도를 입력하면 수치 출력시 가독성을 크게 향상시킬수 있다.

IMG_C_ICON_DOT.gifValue Output Location

보요소의 휨모멘트를 수치로 출력할 위치를 지정합니다.

I : 보요소의 시작절점(N1)에 발생한 휨모멘트를 수치로 나타냅니다.

Center : 보요소의 중심에 발생한 휨모멘트를 수치로 나타냅니다.

J : 보요소의 끝절점(N2)에 발생한 휨모멘트를 수치로 나타냅니다.

Abs Max : 보요소를 4등분 한 위치에서 발생한 휨모멘트중 절대값의 최대값을 요소의 중심에 수치로 나타냅니다.

Min/Max : 보요소를 4등분 한 위치에서 발생한 휨모멘트중 최대값과 최소값을 요소의 해당 위치에 수치로 나타냅니다.

All : 보요소의 시작 절점, 끝 절점 그리고 중심에 발생한 휨모멘트를 동시에 수치로 나타냅니다.
