Time Dependent Material (Creep/Shrinkage)



▒ 기능

콘크리트의 시간에 따른 건조수축과 크리프를 고려하기 위한 재질 데이터를 정의합니다. 콘크리트의 건조수축과 크리프를 고려한 교량의 시공단계별 해석 및 수화열 해석에 적용됩니다.



▒ 호출

메인 메뉴에서 [Properties] 탭 > [Time Dependent] 그룹 > [Creep/Shrinkage]



▒ 입력

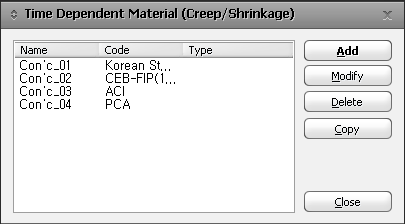

Time Dependent Material(Creep, Shrinkage) 대화상자



Name : 재질의 이름을 입력하며, "Time Dependent Material Link"에서 참조됩니다.

Code : Sreep / Shringkage에 대한 재질의 특성을 정의하기 위한 Code를 선택합니다.

: 재질데이터를 신규로 정의합니다.

: 입력한 내용을 확인하거나 수정합니다.

: 입력한 재질데이터를 삭제합니다.

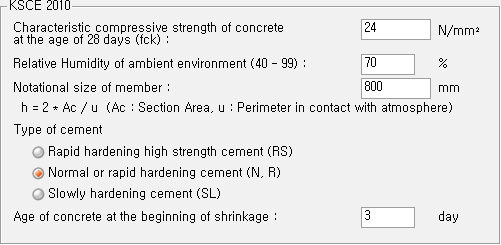

Korean Standard(도로교 설계기준 / 콘크리트 설계기준)

Compressive strength of concrete at the age of 28 days : 28일 압축강도

Relative Humidity of ambient environment(40-99) : 외기 습도

Notational size of member : 구조물의 기하형상 치수


1. 단면변화로 인해 요소별로 "h" 값이 다른 경우에는 Change Element Dependent Material Property 에서 요소별 "h"를 입력한다.
2. 시공단계 합성단면을 사용한 경우에는 Composite Section for Construction Stage 에서 파트별 "h" 값을 직접 입력해야 한다.

Type of cement : 시멘트 종류

Age of concrete at the beginning of shrinkage : 타설후 건조수축 시작 시간

: 자동계산된 시간의존적 재료특성을 그래프 형식으로 출력합니다.

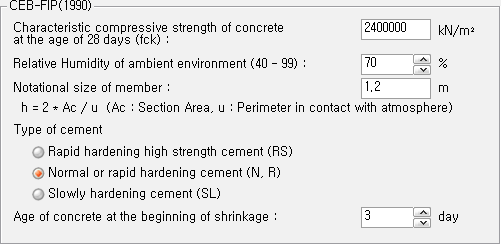

CEB-FIP (1990)



Compressive strength of concrete at the age of 28 days : 28일 압축강도

Relative Humidity of ambient environment(40-99) : 외기 습도

Notational size of member : 구조물의 기하형상 치수


1. 단면변화로 인해 요소별로 "h" 값이 다른 경우에는 Change Element Dependent Material Property 에서 요소별 "h"를 입력한다.
2. 시공단계 합성단면을 사용한 경우에는 Composite Section for Construction Stage 에서 파트별 "h" 값을 직접 입력해야 한다.

Type of cement : 시멘트 종류

Age of concrete at the beginning of shrinkage : 타설후 건조수축 시작 시간

CEB-FIP (1978)



Compressive strength of concrete at the age of 28 days : 28일 압축강도

Relative Humidity of ambient environment(40 - 100) : 외기 습도

Notational size of member : 구조물의 기하형상 치수


1. 단면변화로 인해 요소별로 "h" 값이 다른 경우에는 Change Element Dependent Material Property 에서 요소별 "h"를 입력한다.
2. 시공단계 합성단면을 사용한 경우에는 Composite Section for Construction Stage 에서 파트별 "h" 값을 직접 입력해야 한다.

Type of cement : 시멘트 종류

Age of concrete at the beginning of shrinkage : 타설후 건조수축 시작 시간

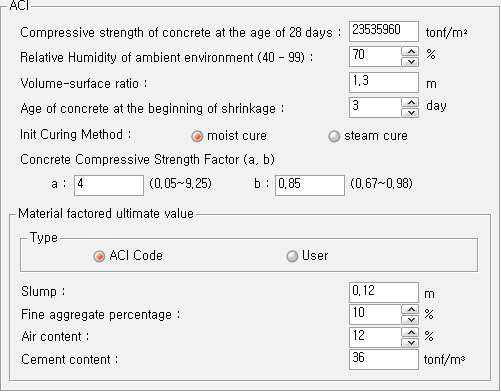

ACI



Compressive strength of concrete at the age of 28 days : 28일 압축강도

Relative Humidity of ambient environment(40-99) : 외기 습도

Volume-surface ratio : 체적-표면적 비

Age of concrete at the beginning of shrinkage : 건조수축이 시작되는 시기의 콘크리트 재령

Init. Curing method : 초기 양생 방법

moist cure : 습윤양생

steam cure : 증기양생

Concrete Compressive Strength Factor (a,b) : 시멘트 종류에 따른 콘크리트의  압축강도 계수

Material factored ultimate value : 콘크리트의 특성을 반영한 극한 상수를, ACI Code에 따라 계산하도록 하거나 사용자가 직접 정의합니다.

Type

ACI Code를 선택한 경우

Slump : 콘크리트 슬럼프 값

Fine aggregate percentage : 잔골재율

Air content : 공기량

Cement content : 시멘트량

User를 선택한 경우

Material factored ultimate creep coefficient (1.3 ~ 4.15) : 콘크리트의 특성이 반영된 극한 크리프 계수

Material factored ultimate shrinkage strain : 콘크리트의 특성이 반영된 극한 건조수축 변형도

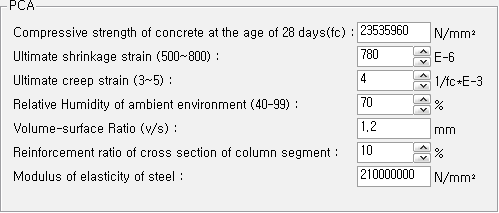

PCA



Compressive strength of concrete at the age of 28 days(fc) : 28일 압축강도

Ultimate shrinkage strain : 극한 건조수축 변형도

Ultimate creep strain : 극한 크리프 변형도

Relative Humidity of ambient environment : 외기 상대습도

Volumn-surface Ratio(v/s) : 체적-표면적비

Reinforcement ratio of cross section of column segment : 기둥의 철근비

Modulus of elasticity of Steel : 철근의 탄성계수

Combined (ACI & PCA)



Compressive strength of concrete at the age of 28 days(fc) : 28일 압축강도

Ultimate shrinkage strain : 극한 건조수축 변형도

Ultimate creep strain : 극한 크리프 변형도

Relative Humidity of ambient environment : 외기 상대습도

Volumn-surface Ratio(v/s) : 체적-표면적비

Reinforcement ratio of cross section of column segment : 기둥의 철근비

Modulus of elasticity of Steel : 철근의 탄성계수

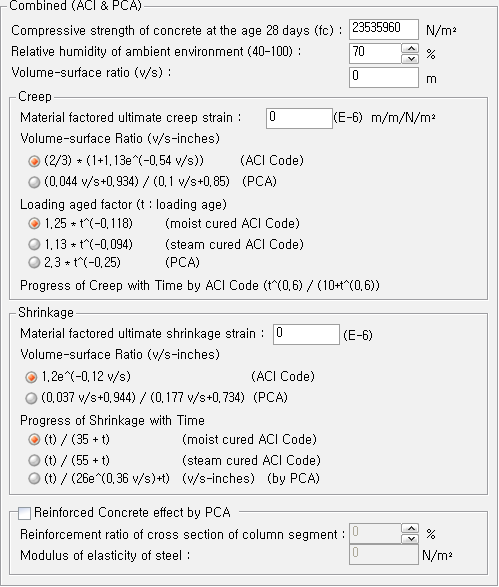

Combined (ACI & PCA)



Compressive strength of concrete at the age of 28 days(fc) : 28일 압축강도

Relative Humidity of ambient environment : 외기 상대습도

Volumn-surface Ratio(v/s) : 체적-표면적비

Creep

Material factored ultimate creep strain : 콘크리트의 특성이 반영된 극한 크리프 변형도

Volumn-surface Ratio : 체적-표면적비의 계산방법

Loading aged factored (t : loading age) : 재령계수의 계산방법

Shrinkage

Material factored ultimate creep strain : 콘크리트의 특성이 반영된 극한 크리프 변형도

Volumn-surface Ratio : 체적-표면적비의 계산방법

Progress of shrinkage with Time : 시간의 경과에 따른 건조수축의 진행

Reinforced concrete effect by PCA

Reinforcement ratio of cross section of column segment : 기둥의 철근비

Modulus of elasticity of Steel : 철근의 탄성계수

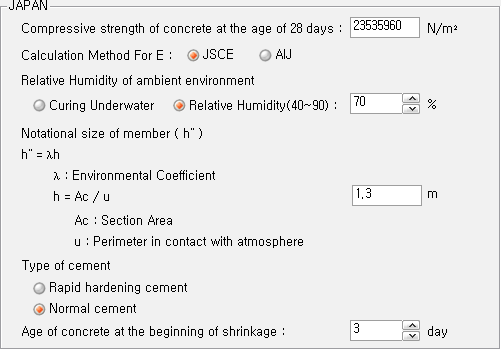

Japanese Standard



Compressive strength of concrete at the age of 28 days : 28일 압축강도

Relative Humidity of ambient environment(40-99) : 외기 습도

Curving Underwater : 수중양생

Relative Humidity(40~90) : 상대습도

Notational size of member : 구조물의 기하형상 치수


1. 단면변화로 인해 요소별로 "h" 값이 다른 경우에는 Change Element Dependent Material Property 에서 요소별 "h"를 입력한다.
2. 시공단계 합성단면을 사용한 경우에는 Composite Section for Construction Stage 에서 파트별 "h" 값을 직접 입력해야 한다.

Type of cement : 시멘트 종류

Age of concrete at the beginning of shrinkage : 타설후 건조수축 시작 시간

: 자동계산된 시간의존적 재료특성을 그래프 형식으로 출력합니다.

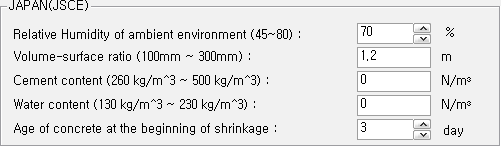

JAPAN(JSCE)



Elastic modulus of concrete at the age of 28 days : 28일 탄성계수

Relative Humidity of ambient environment(40-80) : 외기 습도

Volume-surface Ratio(v/s) : 체적-표면적비

Cement content (260 kg/m^3 ~ 500 kg/m^3) : 단위체적당 사용한 시멘트 량

Water content (130 kg/m^3 ~ 230 kg/m^3) : 단위체적당 사용한 물 량

Age of concrete at the beginning of shrinkage : 타설후 건조수축 시작 시간

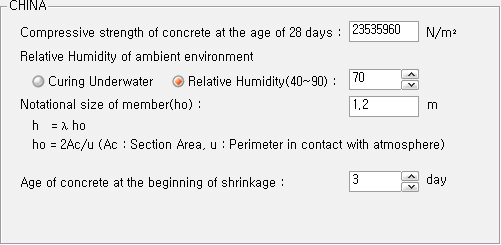

CHINA



Compressive strength of concrete at the age of 28 days : 28일 압축강도

Relative Humidity of ambient environment(40-99) : 외기 습도

Curving Underwater : 수중양생

Relative Humidity(40~90) : 상대습도

Notational size of member : 구조물의 기하형상 치수


1. 단면변화로 인해 요소별로 "h" 값이 다른 경우에는 Change Element Dependent Material Property 에서 요소별 "h"를 입력한다.
2. 시공단계 합성단면을 사용한 경우에는 Composite Section for Construction Stage 에서 파트별 "h" 값을 직접 입력해야 한다.

Type of cement : 시멘트 종류

Age of concrete at the beginning of shrinkage : 타설후 건조수축 시작 시간

: 자동계산된 시간의존적 재료특성을 그래프 형식으로 출력합니다.

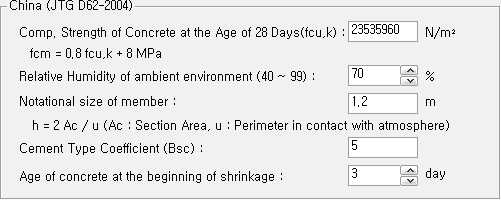

China (JTG D62-2004)



Compressive strength of concrete at the age of 28 days(fcu,k) : 28일 압축강도

Relative Humidity of ambient environment(40-99) : 외기 습도

Notational size of member : 구조물의 기하형상 치수


1. 단면변화로 인해 요소별로 "h" 값이 다른 경우에는 Change Element Dependent Material Property 에서 요소별 "h"를 입력한다.
2. 시공단계 합성단면을 사용한 경우에는 Composite Section for Construction Stage 에서 파트별 "h" 값을 직접 입력해야 한다.

Cement Type Coefficient (Bsc) : 시멘트 종류에 따른 계수

Age of concrete at the beginning of shrinkage : 타설후 건조수축 시작 시간

: 자동계산된 시간의존적 재료특성을 그래프 형식으로 출력합니다.

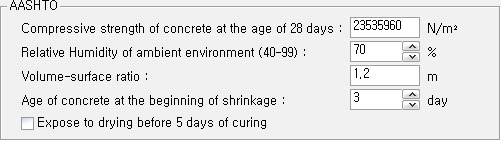

AASHTO



Compressive strength of concrete at the age of 28 days : 28일 압축강도

Relative Humidity of ambient environment(40-99) : 외기 습도

Volume-surface ratio : 구조물의 기하형상 치수

Age of concrete at the beginning of shrinkage : 타설후 건조수축 시작 시간

Expose to drying before 5 Days of curing :  AASHTO Shrinkage and Creep 5.4.2.3 에 따라 Creep&Shrinkage의 영향을 20% 증가시킵니다.

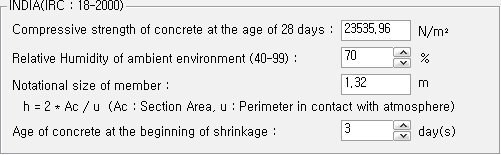

INDIA (IRC:18-2000)



Compressive strength of concrete at the age of 28 days : 28일 압축강도

Relative Humidity of ambient environment(40-99) : 외기 습도

Notational size of member : 구조물의 기하형상 치수


1. 단면변화로 인해 요소별로 "h" 값이 다른 경우에는 Change Element Dependent Material Property 에서 요소별 "h"를 입력한다.
2. 시공단계 합성단면을 사용한 경우에는 Composite Section for Construction Stage 에서 파트별 "h" 값을 직접 입력해야 한다.

Age of concrete at the beginning of shrinkage : 타설후 건조수축 시작 시간

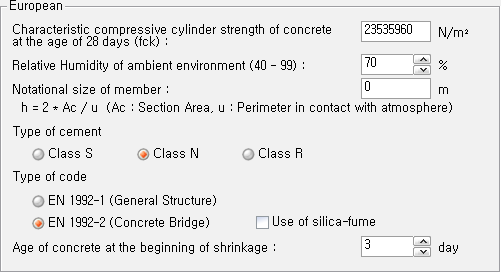

European



Characteristic compressive cylinder strength of concrete at the age of 28 days (fck) : 28일 압축강도

Relative Humidity of ambient environment (40-99) : 외기 습도

Notational size of member : 구조물의 기하형상 치수


1. 단면변화로 인해 요소별로 "h" 값이 다른 경우에는 Change Element Dependent Material Property 에서 요소별 "h"를 입력한다.
2. 시공단계 합성단면을 사용한 경우에는 Composite Section for Construction Stage 에서 파트별 "h" 값을 직접 입력해야 한다.

Type of Cement : 시멘트 종류

Type of Code : 구조물 종류 (빌딩을 포함한 일반 콘크리트 구조물 / 콘크리트 교량)

Age of concrete at the beginning of shrinkage : 타설후 건조수축 시작 시간

User Defined

시간의 흐름에 따른 재료의 특성을 Time Dependent Material(Creep/Shrinkage) Function에서 함수를 사용자가 직접 정의하여 적용하는 방법입니다.

Creep Function
적용할 크리프 함수를 선택합니다. 정의된 크리프 함수가 없는 경우나 미리 정의된 함수를 수정하는 경우는 를 클릭하여 "Time Dependent Material(Creep/Shrinkage) Function" 대화상자를 호출합니다.

Loading Age : 해당재료의 부재에 하중이 재하되기 시작할 때 부재의 재령

: 정의한 크리프 함수에 Loading Age를 적용하여 목록에 등록합니다.

: 등록된 크리프 함수에 적용될 Loading Age를 수정합니다.

: 등록된 크리프 함수과 Loading Age를 삭제합니다.

Shrinkage Strain Function
적용할 건조수축 함수를 선택합니다. 정의된 건조수축 함수가 없는 경우나 미리 정의된 함수를 수정하는 경우는  를 클릭하여 를 클릭하여 "Time Dependent Material(Creep/Shrinkage) Function" 대화상자를 호출합니다.
