User Define
▒ 기능
|
콘크리트의 시간에 따른 재질의 특성 함수(크리프, 건조수축)를 사용자가 직접
정의(User Defined)하는 기능입니다. 콘크리트의 건조수축과 크리프를 고려한 수화열 해석
및 교량의 시공단계별 해석에 적용됩니다.
▒ 호출
|
▒ 입력

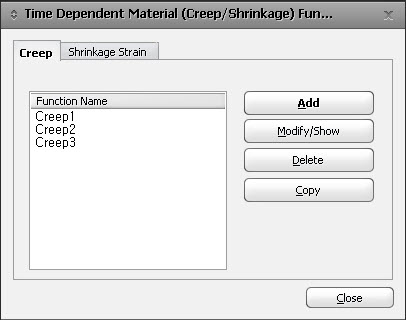

Time Dependent Material Function 대화상자
입력을
원하는 탭에서 입력한 내용을 확인하거나
수정하려면 |
버튼을 클릭하여 다음 사항을 입력합니다.
버튼을,
삭제하려면
버튼을
클릭합니다.

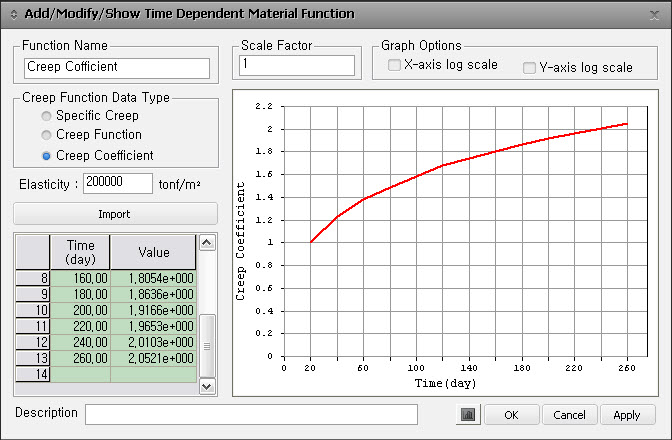

Add/Modify/Show Time Dependent Material Function 대화상자
Creep 탭 |
시간에 따른 콘크리트의 크리프 특성을 정의합니다. Function Name 크리프 특성을 정의하는 함수의 이름을 입력하며, Add/Modify Time Dependent Material(Creep, Shrinkage) 대화상자의 Code에서 User Defined를 선택한 경우 참조 됩니다. Creep Function Data Type 입력할 데이터의 종류를 지정합니다. Specific Creep : 즉시처짐을 제외한 단위응력당 변형율 Creep Function : 즉시처짐을 포함한 단위응력당 변형율 Creep Coefficient :
탄성변형율에 대한 크리프 변형율의 비(크리프 계수, Elasticity MIDAS/Civil에서는 크리프 해석시 특성 크리프(Specific Creep)를 사용하는데, 입력된 크리프 계수를 여기서 입력한 콘크리트의 탄성계수로 나누어 특성 크리프를 계산합니다. 보다 자세한 내용은 Analysis Manual의 시공단계해석>시간의존적 재질 부분을 참고하시기 바랍니다.
자주 사용되는 크리프 함수를 파일로 저장하였다가 읽어들이는 경우 사용되며, 파일형식(fn.TDM)은 다음과 같습니다.
Scale Factor : 증감계수 Graph Options : Log Scale로 그래프를 그리는 경우 check on Description : 입력한 함수에 대한 설명 |
||||||||||||||||||||||||||||||
Shrinkage Strain 탭 |
시간에 따른 건조수축 변형도를 정의합니다. Function Name 건조수축 변형도의 변화를 정의하는 함수의 이름을 입력하며, Add/Modify Time Dependent Material(Creep, Shrinkage)(링크필요) 대화상자의 Code에서 User Defined를 선택하고 Shrinkage Strain Function에서 Check On 한 후 참조합니다.
자주 사용되는 건조수축 변형도 함수를 파일로 저장하였다가 읽어들이는 경우 사용되며, 파일형식(fn.TDM)은 Creep 탭의 경우와 동일합니다. Scale Factor : 증감계수 Graph Options : Log Scale로 그래프를 그리는 경우 check on Description : 입력한 함수에 대한 설명 |
)
|
