Time Dependent Material (Comp. Strength)



▒ 기능

구조재료(콘크리트)의 시간에 따른 탄성계수의 변화를 반영하기 위하여, 압축강도 또는 탄성계수의 변화를 정의합니다.

각 부재는 생성되는 시점부터 재령이 누적되어 시공단계에서 적절한 탄성계수를 갖도록 되어있습니다.

합성단면의 경우 각 Part별로 타설시점이 다르기 때문에 같은 부재라도 Part별로 재령이 서로 다른 효과를 고려할 수 있습니다.

이 기능이 올바르게 작동하기 위해서는 아래 두가지 항목을 함께 입력해야 합니다.

  1. Construction Stage Analysis Control 에서 Variation of Comp. Strength 옵션을 체크합니다.

  2. Time Dependent Material Link 에서 정의한 탄성계수 변화 특성을 특정 재질에 부여합니다.



▒ 호출

메인 메뉴에서 [Properties] 탭 > [Time Dependent] 그룹 > [Comp. Strength]



▒ 입력

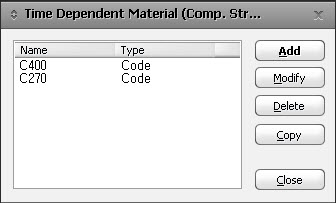

Time Dependent Material (Comp. Strength) 대화상자



콘크리트의 시간에 따른 탄성계수(압축강도)의 변화를 새롭게 정의하려면

버튼을 클릭하여 다음 사항을 입력합니다. 입력한 내용을 수정하려면

버튼을, 삭제하려면

버튼을 클릭합니다.



Add/Modify Time Dependent Material (Comp. Strength)



Name

콘크리트의 시간에 따른 탄성계수(압축강도)의 변화를 정의하는 함수의 이름을 입력합니다.

Type

재질의 강도변화 정의방법을 선택합니다.

Code : 설계기준에 따라 콘크리트의 압축강도 변화를 정의합니다.

User : 사용자가 직접 탄성계수/압축강도/인장강도 변화를 입력합니다.

Development of Strength

Type에서 Code를 선택한 경우, 압축강도를 통해 콘크리트 탄성계수의 변화를 정의합니다.

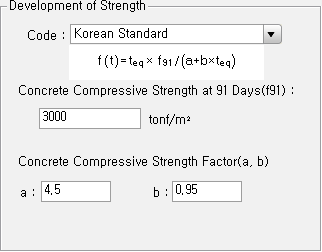

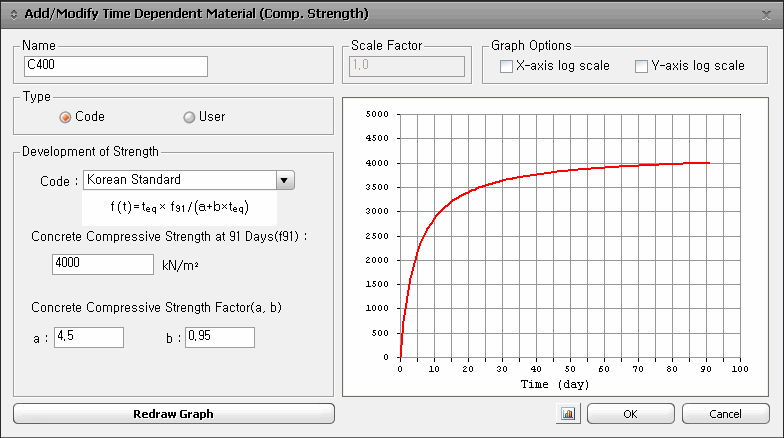

  • Korean Standard (대한토목학회 콘크리트 표준시방서)

Concrete Compressive Strength at 91 Days(f91) : 재령 91일의 콘크리트 압축강도

Concrete Compressive Strength Factor(a, b) :시멘트의 종류에 따라 다르며, 다음 표의 값을 표준으로 합니다.

시멘트 종류

a

b

조강 포틀랜드 시멘트

2.9

0.97

보통 포틀랜드 시멘트

4.5

0.95

중용열 포틀랜드 시멘트

6.2

0.93

자세한 설명은 콘크리트 표준시방서(대한토목학회, 1996)의 29.3.5 콘크리트의 역학적 특성부분을 참조하시기 바랍니다.

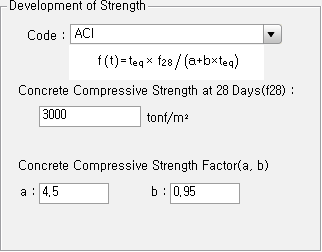

  • ACI

Concrete Compressive Strength at 28 Days(f28) : 재령 28일의 콘크리트 압축강도

Concrete Compressive Strength Factor(a, b) : 콘크리트의 압축강도계수


탄성계수는 압축강도와 단위중량을 이용하여 계산되며 해석에 반영됩니다.

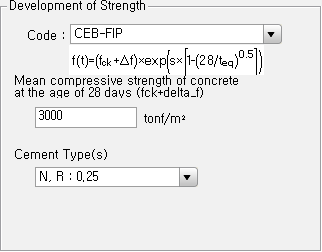

  • CEB-FIP

Concrete Compressive Strength at 28 Days(fck) :
재령 28일의 콘크리트 설계압축강도

: 8 MPa

Cement Type (s) : 시멘트의 종류별 계수를 선택합니다.

RS : Rapid hardening high strength cements

N, R : Normal or rapid hardening cements

SL : Slowly hardening cements

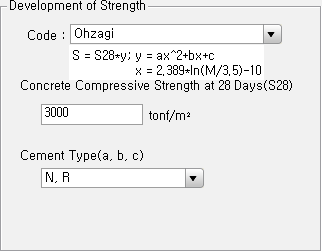

  • Ohzagi

Concrete Compressive Strength at 28 Days(S28) : 재령 28일의 콘크리트 압축강도

Cement Type (a, b, c) : 시멘트의 종류별로 계수를 선택합니다.

RS : Rapid hardening high strength cements

N, R : Normal or rapid hardening cements

SL : Slowly hardening cements

Fly ash : 플라이애쉬를 사용하는 경우

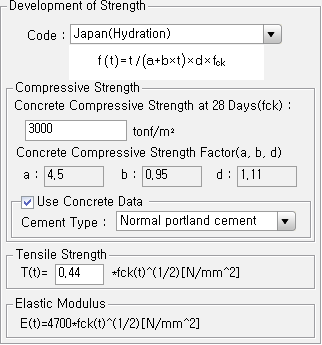

  • Japan(Hydration)

Concrete Compressive Strength at 28 Days(fck) : 재령 28일의 콘크리트 설계압축강도

Concrete Compressive Strength Factor(a, b, d):  a, b, d는 시멘트의 종류에 따라 다르며, 다음 표의 값을 표준으로 합니다.

시멘트 종류

a

b

ｄ(28)

보통 포틀랜드 시멘트

4.5

0.95

1.11

중용열 포틀랜드 시멘트

6.2

0.93

1.15

조강 포틀랜드 시멘트

2.9

0.97

1.07

ｄ： 재령28에 대한 재령91일의 강도 증가율（ｄ(98)의 경우는1.0）

Tensile Strength : 인장강도의 범위를 사용자가 직접 입력할 수 있습니다.

Elastic Modulus : 탄성계수 산출식을 나타내며 그래프로 표현됩니다.

Graph Type : Compressive Strength, Tensile Strength, Elastic Modulus의 각 선택항목에 따른 데이터를 그래프로 출력합니다.

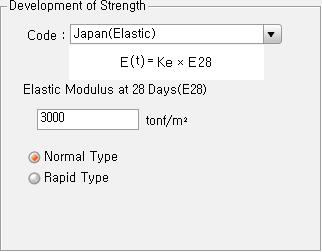

  • Japan (Elastic)

Elastic Modulus at 28 Days(E28) : 재령 28일의 콘크리트 탄성계수

Normal Type : 보통콘크리트

Rapid Type : 조강 콘크리트

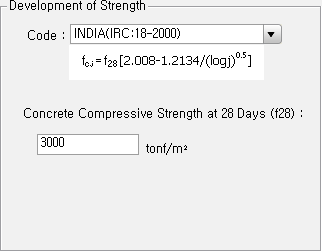

  • INDIA(IRC:18-2000)

아래의 식을 이용해 압축강도를 계산합니다.

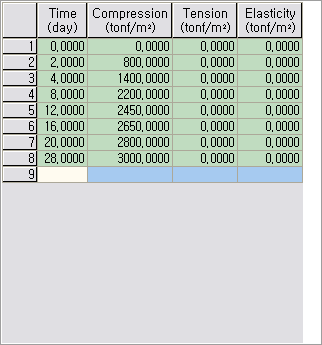

  • User Type

Time : 시간

Compression : 압축강도

Tension : 인장강도

Elasticity : 탄성계수


User를 선택한경우 입력된 압축강도와 인장강도는 일반해석에는 영향을 미치지 않고 수화열 해석시 균열지수 계산시에만 반영됩니다.

Scale Factor

User Type을 지정한 경우 입력한 탄성계수에 적용할 증감계수를 입력합니다.

Graph Options

그래프의 X축 또는 Y축을 대수척도(Log Scale)로 변환합니다.

Graph Type

그래프의 Y축을 압축강도, 인장강도, 탄성계수 중에서 지정합니다.
