Force & Stress Table



▒ 기능

해석결과 발생한 판요소의 내력과 응력을 Spread Sheet 형식의 테이블로 확인합니다.

midas Civil 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.



▒ 호출

메인 메뉴에서 [Results] 탭 > [Results Tables] 그룹 > [Plate] > [Force&Stress]



▒ 입력 ("Plate Forces/Moments", "Plain/Plate Stresses" 참조)

Plate > Force & Stress Table 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 출력대상 절점과 요소, 하중조건, 시공단계 등을 선택한 후 버튼을 클릭합니다. 을 클릭하면 모든 대상에 대하여 테이블을 출력하며, 경우에 따라서는 상당한 시간이 소요될 수 있습니다.

Records Activation Dialog의 사용법은 "Table Tool의 사용방법"에서 결과 Table 참조



Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.



Plate Force (Local)

Plate Force (Global)

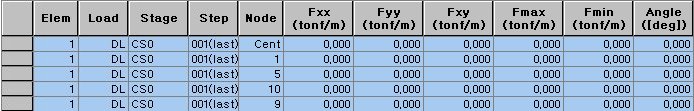

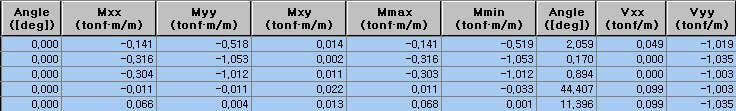

Plate Force (Unit Length)

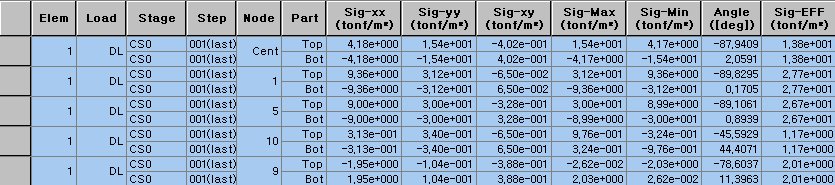

Plate Stress (Local)

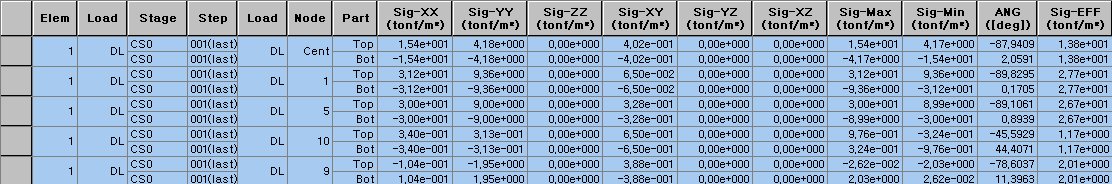

Plate Stress (Global)
