RC Column/Wall부재의 섬유요소의 축 변형률  성능수준을 테이블로 확인합니다.

Axial Strain 탭과 Axial Strain(Detail)탭으로 구성되어 있습니다.

midas Gen의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.

[Seismic Performance] 탭 > Main Control그룹 / [AIK-G-001-2021] > [Analysis Type]그룹 / [Pushover/Time-history] > [Result Tables]그룹/[Fiber Hinge Memb./[RC Column /Wall Performance(Axial Strain)]

Note

Axial Strain 탭과 Axial Strain(Detail)탭으로 구성되어 있습니다. 두 탭의 차이점은 다음과 같습니다.

- Axial Strain 탭 : 재질타입(콘크리트, 철근)별 가장 불리한 Cell의 결과를 출력합니다. 따라서, 모든 타입에 대해 확인하고자한다면 Axial Strain(Detail)탭에서

  확인하여야 합니다.

  예) 같은 section position의 콘크리트 type이 2개일 때 (confined, unconfined)
      confined 콘크리트 압축변형률 : -0.0005
      unconfined 콘크리트 압축변형률 : -0.0008
      일 경우, unconfined 콘크리트 압축변형률이 더 크기 때문에, unconfined 콘크리트에 대한 압축변형률만 출력

- Axial Strain(Detail) 탭 : 사용자가 지정한 모든 타입에 대한압축변형률 출력

여러 지진파에 대한 평균값은 Axial Strain(Detail)탭에서만 확인이 가능합니다.

해석 후 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 부재 및 층을 선택한 후 [OK]버튼을 클릭합니다.

Pushover

확인하고자 하는 Pushover Load Case와 Step 및 층을 선택하고 [OK]를 클릭합니다.

산정된 성능점이 있는 경우에는 Step리스트에 성능점(PP)스텝이 추가로 나타납니다.

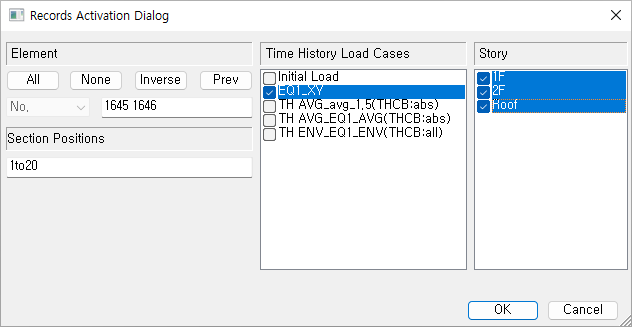

Time-history

확인하고자 하는 Time History Load Cases와  층을 선택하고 [OK]를 클릭합니다.

 Note. 시간이력하중조건은 전체 시간 스텝에 대한 최대값(max), 최소값(min)에 대한 하중조건으로 출력된다.

RC Column Axial Strain Table(AIK2021/Pushover)

RC Column Axial Strain Table(AIK2021/Time History)

Story : Column/Wall 부재의 소속 층

Structure > Building > Story Data 에 입력된 층 이름

Wall 이 여러층에 걸쳐 있는 경우에는 최하위층 정보

Level : Column/Wall 부재의 Level

Structure > Building > Story Data 에 입력된 층 Level

Section Name : Column/Wall 부재의 Section Name

Member : Column/Wall 부재의 대표 요소번호(Member Assignment정보가 있는 경우에는 대표 요소번호로 확인)

Section Position : 해당 단면의 적분점 위치

Load, Step : Pushover/Time History의 Load Case, 해당 하중조건에서의 스텝

Material : Inelastic Material Properties 에서 지정한 해당 단면에 정의된 비탄성재료 속성

Type : Acceptance Criteria for Axial Strain 에서 지정한 재료 타입
  Note 콘크리트 : confined(횡구속) / unconfined(비횡구속)
         철근 : seismic(내진철근) / non-seismic(비내진철근)


Cell :  파이버 요소 단면의 분팔된 요소의 번호,  Analysis Result of Fiber Section 에서 확인가능.

 ε : 해당하는 단면의 압축 변형률.

  Note ε(max.comp.) : 콘크리트의 압축 변형률
         ε(min.tens.) : 철근의 인장 변형률

         콘크리트는 압축변형률에 대해서만 평가, 철근은 인장변형률에 대해서만 평가함.

 ε(limit)  : Acceptance Criteria for Axial Strain 에서 지정한 허용축변형률

 Performance : 축변형률(ε)에 대한 허용축변형률 ε(limit)  초과 여부에 따른 평가

   예 ε < ε(limit)     : OK
       ε ≥ ε(limit)     : NG
