Design Code1

Design Code

▒ 기능

부재의 단면설계 또는 강도검증 수행시 적용할 설계기준을 선택하고, '기준 제 21장'의 내진설계시 특별규정의 적용 여부를 선택합니다. 내진설계 특별규정을 적용할 경우 설계전단력의 산정 방법을 선택하고, 관련된 사항들을 입력할 수 있습니다.

(기능활용 및 주의사항 -Note 1 참조)

▒ 호출

[Design] 탭 > [Design 그룹] > [RC Design] > [Design Code]

▒ 입력

다음과 같은 대화상자를 통하여 입력합니다.

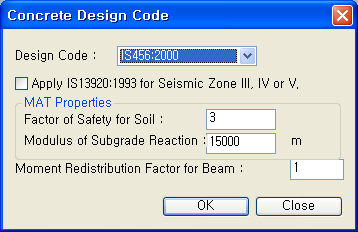

Concrete Design Code 대화상자

Design Code

철근콘크리트 설계기준[Default = KDS 41 31 :2018](기능활용 및 주의사항 - Note 1 참조)

Apply Special Provisions for Seismic Design

내진설계를 위한 특별규정의 적용 여부를 선택합니다. 선택할 경우 '기준 제 21장'의 내진설계 특별규정을 적용하여 자동설계 및 강도검증을 수행합니다.

[KCI-USD07 내진설계 특별규정을 선택한 경우]

Scale up Factor for Shear

내진 설계 특별 규정에 의한 전단력 할증계수를 적용합니다.

: 규준에 따른 전단력 할증 계수를 반영합니다. 즉, 방법 1('기준 21.3.1(3)절'의 (가))에서는 a1을 1로, 방법 2('기준 21.3.1(3)절'의 (나))에서는 a2를 2로 설정하며, 두 가지 방법으로 산정된 전단력 중 작은 값을 사용합니다.

Method : 전단력 할증계수 적용방법을 선택(기능활용 및 주의사항 - Note 2, 3 참조)

[전단력 할증계수 적용방법]

Beam-Column Joint Design

보-기둥 접합부 설계

Note

[참고기준]

Member Types to be exclude in Seismic Design

내진설계 대상에서 제외하는 부재 타입을 지정합니다.(default: check on)

Note

[Sub-Beam, Cantilever 판단 기준]

Note
각 항목에 check off를 하면 내진설계시 포함되어 적용됩니다.

Torsion Design

보부재의 비틀림 자동설계 여부를 지정합니다.

Torsion Reduction Factor for Beam : 비틀림설계 강도감소계수

Moment Redistribution Factor for Beam

보부재에 적용되는 모멘트 재분배계수를 입력합니다. 여기에서 입력하는 계수는 전체 보부재에 일괄적으로 적용됩니다.

(기능활용 및 주의사항 Note 4 참조)

[기능활용 및 주의사항]

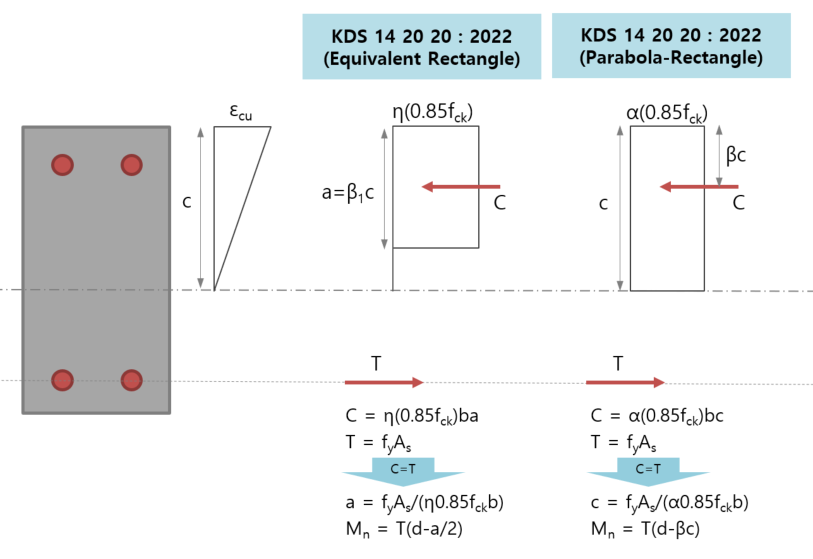

Moment Calculation Method for Beam

RC 보의 휨강도 계산 방법을 설정합니다.

Equivalent Rebar : 철근 단면적 합과 도심을 고려해서 계산, 중립축의 위치와 무관하게 압축측 철근 전체 고려 안 됨

Each Rebar : 각 철근의 위치를 고려해서 계산, 중립축의 위치에 따라 인장/압축 철근을 구분하여 고려 가능

Use Subdivided Force for Beam Assigned as Member

Member로 할당한 RC 보 설계 시 부재력 고려 위치를 지정합니다.

옵션 체크 해제 시 부재를 4등분한 5개 지점의 부재력과 Member를 구성하는 각 요소 경계 위치의 부재력을 고려하고, 옵션 체크 시 부재를 4등분한 5개 지점의 부재력과 요소를 4등분한 5개 지점의 해석부재력을 고려하여 보 설계를 수행합니다.

Exposure Condition (kcr)

보 설계시 인장연단 가장 가까이 배치되는 철근 중심간격 s계산시 환경조건 정의KCI-2012이후 코드부터 지원되며 자동설계 및 강도검토 수행시 모델 전체 콘크리트 보 부재에 적용됩니다.

P-M Calculation Method

RC 부재(기둥,브레이스,벽체) 휨강도 산정시, PM Curve 상의 동일 축력 산정 또는 동일 편심 산정 중 선택하여 적용합니다.
부재 위치에 따라 지진하중 작용시, 판단에 따라 축력 변동이 거의 없는 수직부재은 동일 축력 휨강도로 산정하며, 축력 변동이 큰 수직부재인 경우 동일 편심 휨강도로 산정하도록 설정하여 검토할 수 있습니다.
P-M Curve Calculation Method 옵션에서 부재별 설정을 지원합니다.

Keep P Constant : 동일 축력 휨강도 산정

Keep M/P Constant : 동일 편심 휨강도 산정
