미리 입력한 정적하중에 시간함수를 곱하여 동적하중을 정의합니다.

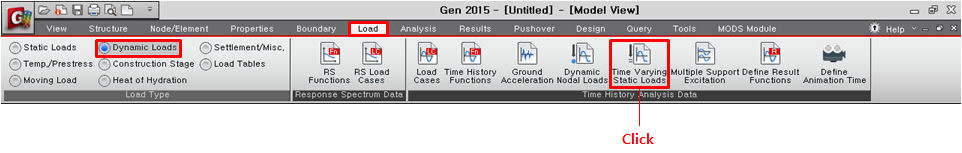

[Load] 탭 > [Dynamic Loads]  > [Time Varying static Loads]

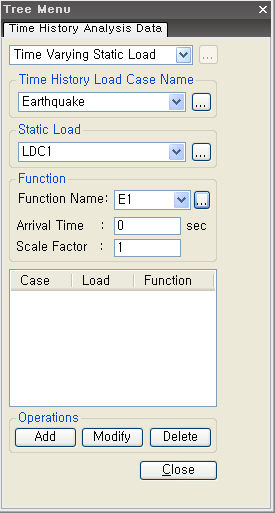

Time History Load Case Name

"Time History Load Cases" 기능에서 입력된 시간이력해석조건을 선택합니다. 미리 입력하지 않았을 경우에는 버튼을 눌러서 해당기능을 호출합니다.

Static Load

동적하중으로 사용할 정적하중 조건을 선택합니다.

Function

시간이력함수로 정적하중조건과의 곱으로 동적하중을 생성하는데 사용합니다.

함수값의 단위는 무차원입니다.

Function Name : Time Forcing Function에서 무차원(Normal)으로 정의된 시간하중함수 선택

Note
midas Gen 이전 버전에서는 Ramp 하중 형태만 선택 가능하였으나 midas Gen 에서는 Time Forcing Function 에 입력된 어떤 형태의 하중도 선택이 가능하다. 주의할 점은 기존의 입력된 Ramp 하중 값은 모두 0,1 로 변환된 반면 midas Gen 에서는 Time Forcing Function 에 입력된 값이 변환되지 않고 그대로 입력되기 때문에 동일한 모델에 대해 서로 다른 결과를 보일 수 있다.

Arrival Time : 시간하중함수의 지연시각

Scale Factor : 시간하중함수의 증감계수

Operations

: 선언한 동적하중을 추가시킵니다.

: 이미 입력된 동적하중을 수정합니다.

: 이미 입력된 동적하중을 삭제합니다.
