한 절점의

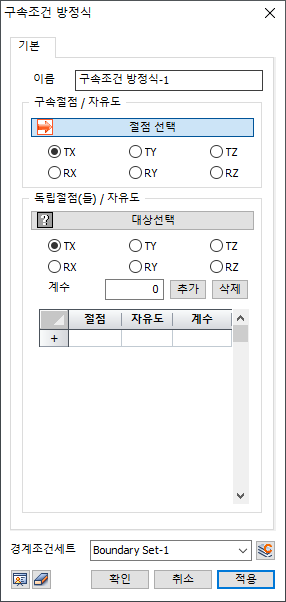

거동을 다른 절점의 거동에 구속시킵니다. [구속절점/자유도]에서는 다른 절점의 변위에 영향을 미치는
주절점과 그 자유도를 정의합니다. TX, TY, TZ는 변위에 대한 자유도를 의미하며, RX, RY,
RZ는 회전에 대한 자유도를 의미합니다. [독립절점/자유도] 에서는 종속절점에 대한 자유도 및 자유도
간의 상호관계를 정의하기 위해, 독립절점의 변위에 적용할 계수를 입력합니다.
경계조건 세트
설정한
구속조건을 원하는 경계조건 세트에 등록합니다. 이 때 사용자가 원하는대로 경계조건 세트의 이름을
지정할 수 있습니다.
거동적인 특성에서는 모델 > 요소 > 생성 > 기타
> 강체링크와 유사합니다. 예를 들어 주 절점이 특정한 길이만큼 이동할 때, 종속 절점은 그
길이의 두 배만큼 이동시키는 방식으로 종속 절점을 구속할 수 있습니다. 두 개 이상의 절점들 간에
복잡한 상호작용을 구현해야 할 경우, 구속조건식을 이해하고 있으면 편리한 도구로 활용할 수 있습니다.
|
