자유장
요소는 지반요소에 무한함을 정의할 때 추가합니다. 2차원 지반모델에서는 자유선을 선택하고, 3차원
지반모델에서는 자유면을 선택하여 생성합니다.

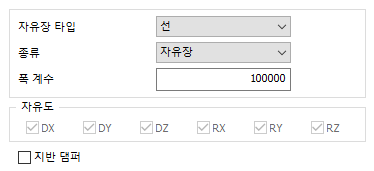

자유장
: 무한한 지반과 비슷한 결과를 얻기 위한 자유장 요소를 지반 경계
흡수경계
: 모델의 경계에서 발생하는 반사파를 제거하기 위한 흡수 경계조건
폭
계수 (Penalty Parameter) : 관심 영역 모델의 영향을 받는 것을 최소화하기
위해 사용하는 계수 (실제 관심 모델의 폭에 곱해져 사용되며, 최소 104
배 보다 커야함. 이 값에 모델 너비를 곱합니다.(2D의 경우 일반 변형 두께(단위 너비)입니다.
DOF
(Degree Of Freedom for damping) : 감쇠 효과를 위해 지정된 DOF를 선택할
수 있습니다.
[Schematic
Overview of Free Field Element] [Free field effect (O),
Absorb reflection (O)]
[Free field effect (X),
Absorb reflection (X)] [Free
field effect (X), Absorb reflection (O)]

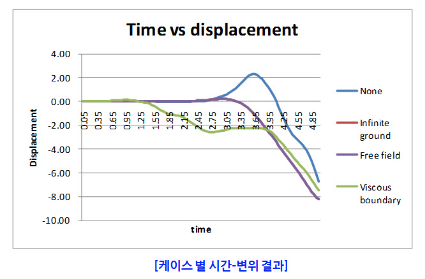

검증예제
: 자유장 요소는 무한경계 요소를 사용한 해석 결과와 동일한 경향을
보임
[None]
[Free
Field] [Ground
Acceleration]
[Infinite
Ground]
|
|
|
