About FEA NX

FEA NX는 토목 , 구조 공학설계에서 필요한 상세해석 및 고급 비선형해석에 필요한 새로운 패러다임을 정의하는 최신의 소프트웨어입니다.

이것은 복잡한 구조의 설계 기준들이 요구하는 정제된 분석법에 특화되어 있다.

FEA NX의 고유한 기능을 통해 1D 요소를 사용하여 모델을 단순화하는 대신 쉘 및 솔리드 요소로 복잡한 구조를 효율적으로 모델링 할 수 있습니다.

따라서 요소에 대한 세세한 분석을 수행하고 정교한 분석법이 필요한 프로젝트에 필수적인 심층적이고 매우 정확한 계산을 얻을 수 있습니다.

FEA NX의 인터페이스는 쉬운 모델링 및 분석 도구를 제공하여 일반 및 초보 설계자를 위한 직관적인 작업 환경을 만듭니다. 64bit OS 지원 차세대 플랫폼 기반과 새로운 그래픽 엔진은 객체 계산 및 요소 생성을 위한 최고의 모델링 성능을 제공하며, 64bit 통합 솔버는 대형 모델의 해석 시간을 크게 단축합니다.

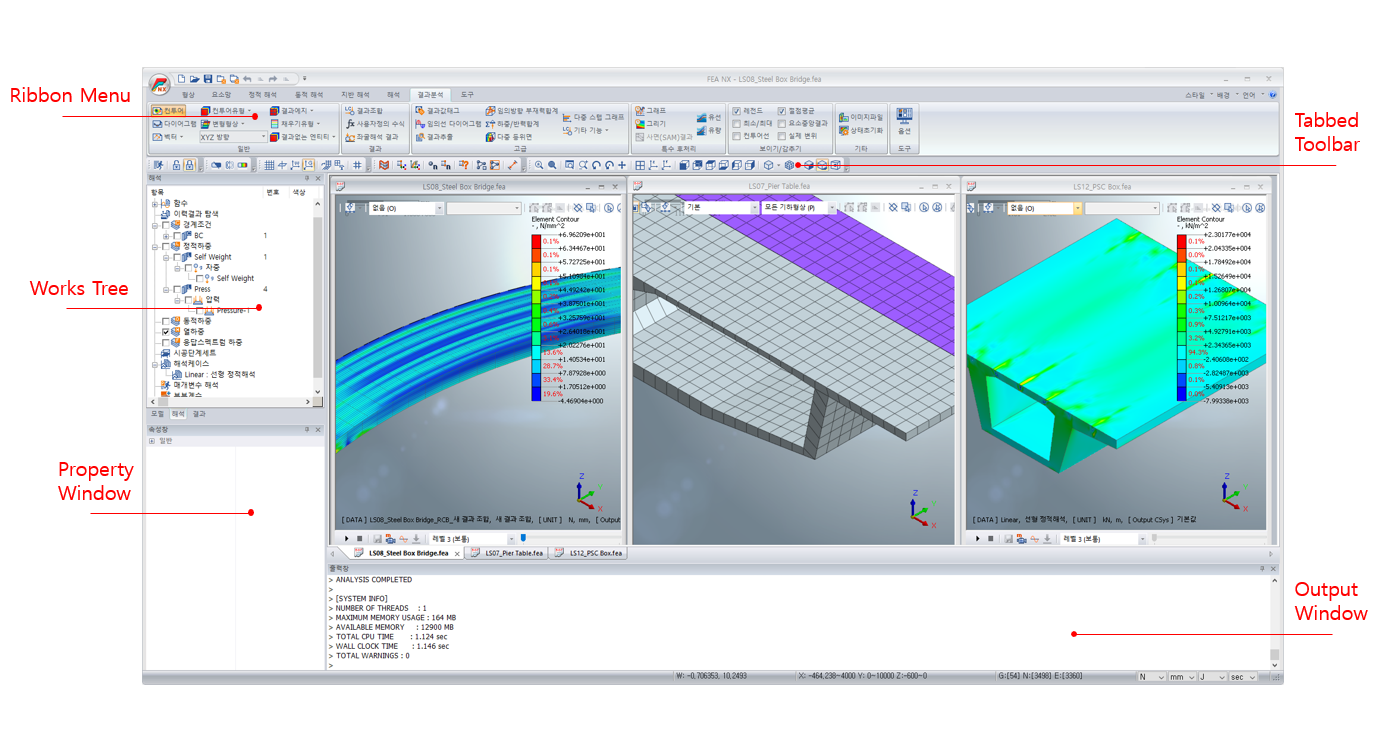

<FEA NX Framework>

본 메뉴얼은 이러한 FEA NX의 효과적인 운용을 위하여 각 메뉴 기능에 대한 자세한 사용법과 입력항목에 대한 설명으로 구성되어 있습니다.

각 기능들은 형상 모델링에서 요소망 작성까지 모델링 과정과, 해석법별 경계조건 및 하중조건 설정 등 해석설정과, 각 해석법별 해석 수행 및 결과분석/출력과정 순으로 정리하였으며, 기능 적용 시 도움이 되는 다양한 팁들로 구성되어 있습니다.

기능 설명 및 팁들은 프로그램 실행 시 Online manual(F1 키)을 통해서도 확인할 수 있습니다.

각 Chapter 별 구성은 아래와 같습니다.

Chapter1. 시작하기 전에

프로그램 개요 및 메뉴얼 내용 구성

Chapter 2. 일반사항

프로그램 시작을 위한 기본 메뉴 및 다양한 도구에 대해 설명하고 있습니다. 뷰/선택/모델가이드 등 프로그램 운용을 위한 필수 도구와 작업화면 설정을 위한 툴바에 대한 상세설명을 포함합니다. 메인 메뉴 및 기능에 대한 학습이전에 전체 모델링 및 해석결과 확인 시 필요한 필수 기능들에 대한 숙지가 필요합니다.

Chapter 3. 형상

모델링의 첫 번째 단계로 기하형상(선,면,솔리드)을 생성하고 수정하는 모든 기능에 대해 설명하고 있습니다. CAD기반의 작업환경에서 형상을 직접 생성하거나, 다른 프로그램에서 연동한 형상을 수정/편집하여 해석영역을 완성하기 위한 연산기능에 대한 설명도 포함합니다. 이외 형상오류를 탐색하고 자동으로 수정하는 기능도 있습니다.

Chapter 4. 요소망

생성된 기하형상을 바탕으로 요소를 생성하고 편집하는 기능에 대해 설명하고 있습니다. 또한, 요소에 할당되는 특성에 대해 재료종류별 해석에 영향을 미치는 거동특성과 각 재료 파라미터에 대한 상세 설명을 포함하고 있습니다. 해석수행 전 모델링에서 가장 중요한 단계로, 요소생성시 주의해야 할 사항, 요소품질 및 구조의 재료특성에 대한 부분은 반드시 숙지해야 합니다. 구조재료의 특징 및 상세거동 특성은 해석 메뉴얼의 재료 부분을 참고할 수 있습니다.

Chapter 5. 해석조건

모델링의 최종단계로, 경계조건 및 하중조건 설정을 위한 기능을 설명하고 있습니다. 또한 단계별 해석을 위한 시공단계 설정기능도 포함합니다. 해석분야에 따른 경계조건 및 하중설정은 올바른 결과분석을 위해 가장 중요한 부분입니다. 또한, 해석하고자 하는 영역의 정확한 시뮬레이션을 위해 각 경계조건 및 하중조건의 의미를 정확히 숙지해야 합니다.

Chapter 6. 해석

최종적으로 완성된 모델에 대해 해석법을 선택하고 각 해석법별 주요옵션을 설정하는 부분입니다. 해석조건과 함께 해석법별 옵션 또한 결과에 큰 영향을 미칩니다. 각 해석법에 대한 설명과 해석옵션의 역할 및 결과에 영향을 미치는 범위에 대해 상세히 기술되어 있습니다. 각 해석법에 대한 상세 알고리즘은 해석 메뉴얼의 알고리즘 편을 참고할 수 있습니다.

Chapter 7. 결과분석 및 도구

해석수행뿐 아니라 해석된 결과를 분석하고 정리하는 과정 또한 중요합니다. 해석결과를 효율적으로 확인하고 설계적용을 위한 결과출력 과정이 상세히 설명되어 있습니다.
