여러 개의 면을 임의의 선 혹은 면을 사용하여 분할 합니다.

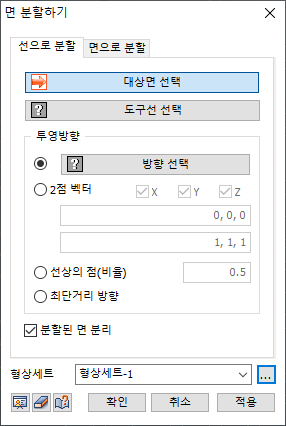

선으로 분할하기

분할의 대상이 되는 면 (쉘, 면)을 선택하고, 분할을 위한 분할 선들을 선택합니다. 이 때 여러 개의 선으로 이루어진 형상을 사용하여 대상 면을 분할 하고자 하는 경우에는 도구선으로 여러 개의 선을 선택하는 것이 아니라 선 병합을 통해 선들을 하나의 선으로 묶어 선택 합니다.

도구선이 대상면과 같은 평면에 존재하지 않는 경우 도구선을 대상면으로 투영하여 분할하게 되는데, 이 때 투영 방향을 지정해 주어야 합니다. 아래의 4가지 방식으로 방향을 지정할 수 있습니다.

1. [방향 선택] : 도구선을 투영할 방향 벡터를 직접 지정합니다. 이 때 데이텀 축, 데이텀 평면, 면, 그리고 선을 선택할 수 있습니다.

2. [2점 벡터] : 시작점과 끝점의 좌표를 입력하여 투영의 기준 축으로 사용될 방향 벡터를 지정 합니다. 직접 작업 화면을 클릭하여 시작점과 끝점을 지정할 수도 있습니다.

3. [선상의 점] :도구선의 임의 지점에서 대상면으로의 최단 거리방향으로 투영 합니다. 도구선 상의 임의 지점은 도구선의 시작점에서 끝점사이의 거리를 0에서 1사이 값의 비율로 입력하여 지정 합니다.

4. [최단 거리 방향] : 도구선에서 대상면까지의 최단 거리방향으로 투영합니다.

분할된 면 분리

이 옵션에 체크되어 있다면 쉘을 면 단위로 분리합니다.

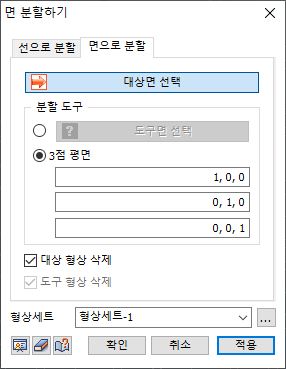

면으로 분할하기

분할의 대상이 되는 면 (쉘, 면)을 선택하고, 분할을 위한 분할면들을 선택합니다. 분할면들은 직접 도구면으로 선택해서 지정할 수도 있으며, 세 점의 좌표을 지정하여 정의할 수 있는 무한 평면을 사용하여 면을 분할할 수도 있습니다.

인접면 동시 분할

여러 개의 솔리드가 면을 접한 채로 존재하고 있는 상황에서, 이 솔리드 중에서 일부 솔리드만을 분할하고자 할 때, 분할하는 대상 솔리드에 인접한 솔리드가 있으면 이 인접한 솔리드의 해당 면을 함께 분할합니다. 이렇게 인접한 솔리드의 해당 면을 함께 분할함으로써 솔리드를 생성할 때 해당 면에서 절점을 공유시킬 수 있습니다.

대상 형상 삭제, 도구 형상 삭제

체크를 하면 분할되기 전의 원본 형상이 되는 대상 형상과 도구 형상을 분할 작업 수행 후 삭제합니다.

형상 세트

생성한 면을 원하는 형상 세트에 등록 합니다. 이 때 사용자가 원하는대로 형상 세트의 이름을 지정할 수 있습니다.

기하 형상 데이터 파일을 불러오기해서 작업을 하는 경우 형상에 따라 분할이 잘 되지 않을 수 있습니다. 이 때에는 아래와 같은 방법으로 면을 선으로 분할하는 작업을 수행할 수 있습니다.

• 도구선이 분할할 대상 형상을 완전하게 가로지르고 있는 경우에는 임프린트 작업을 사용하여 분할과 유사한 효과를 얻을 수 있습니다.

• 면을 임의의 값을 사용하여 직선 추출하여 솔리드를 만들고, 도구선 역시 추출하여 임시의 면을 만듭니다. 생성한 솔리드를 생성한 면으로 솔리드 분할한 후 원하는 면만 하위 형상 추출 명령을 사용하여 남기고, 임시로 만든 솔리드와 면을 삭제합니다.
