생성

점을 생성하는 방식은 아래와 같은 5가지 방식이 있습니다.

[좌표] : 좌표를 직접 입력합니다. 직접 작업 화면의 작업 평면을 클릭하여 점을 생성할 수도 있으며, 좌표 값을 입력하여 생성할 수도 있습니다.

[원호의 중심] : 이미 그려진 원호를 선택하여 원호의 중심에 점을 생성합니다.

[점들의 중심] : 이미 그려진 점들을 선택하여 해당 점들의 중심 부분에 점을 생성합니다. .

[두 선의 교차점] : 두 선이 교차하는 지점에 점을 생성합니다.

[선과 면의 교차점] : 선과 면이 교차하는 지점에 점을 생성합니다.

[절점 위치] : 요소망이 생성된 경우 절점 위치에 점을 생성합니다.

형상 세트

생성한 점을 원하는 형상 세트에 등록합니다. 이 때 사용자가 원하는대로 형상 세트의 이름을 지정할 수 있습니다.

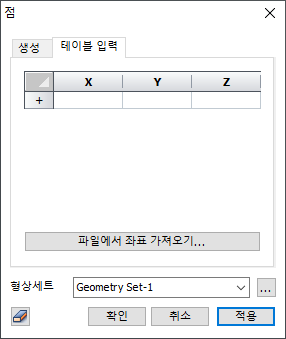

테이블 입력

3차원 상의 좌표 값을 직접 테이블에 입력합니다. 파일에서 좌표 가져오기를 선택하여 좌표 값이 입력된 .txt 파일을 불러올 수도 있습니다.

.txt 파일 생성 시 유의하실 점은 점의 좌표는 x, y, z 좌표의 순서대로 한 칸씩 공백을 가지고 구별되어야 합니다.

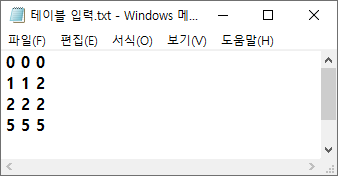

(0, 0, 0), (1, 1, 2), (2, 2, 2), (5, 5, 5)의 위치에 점을 만들도록 하는 입력 파일의 예는 다음과 같습니다.

원의 중심이나 직선의 교차점의 정확한 좌표값을 입력하기 위한 경우에는 점 생성을 이용하지 않고도 스냅 정의() 항목의 중심 스냅, 교차점 스냅, 점 스냅 기능을 사용하면 정확한 좌표 입력이 가능합니다.
