요소면이 맞닿아 있으나, 절점이 서로 공유되지 않은 부분에 접촉 요소를 사용하여 같은 거동이 발생하도록 유도하는 기능입니다.

구조해석, 압밀해석 및 침투해석 시에 초기 인접한 물체 간의 접촉 조건을 사용할 수 있습니다. 주로 아주 복잡한 기하형상에서 절점 공유를 무시하고 요소를 생성해야 할 경우, 해석 오류를 방지하고, 절점 공유와 유사한 해석 결과를 확인하기 위해 생성합니다.

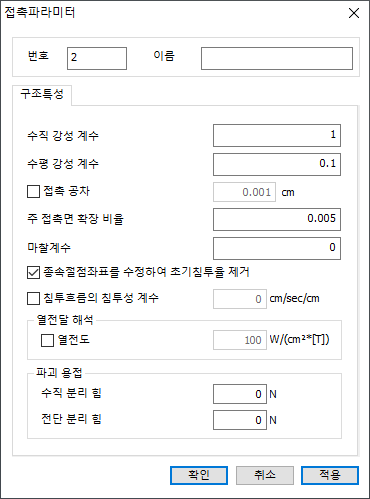

일반 접촉은 해석에서 두 객체 사이의 충격 및 충격 마찰을 고려하고, 그렇지 않으면 두 객체가 용접 접촉에 의해 서로 강체 링크처럼 결합됩니다. 일반 접촉은 비선형(정적, 동적) 및 완전 결합 해석에 사용할 수 있습니다. 기하학적 비선형성 옵션을 사용하면 솔버는 두 객체 사이에 정의된 접촉 허용 오차에 관계없이 모든 가능한 접촉 영역을 자동으로 고려합니다. 두 물체 사이의 마찰계수에 의한 마찰거동을 고려하는 것도 가능하며 슬레이브 노드를 자동으로 조정하여 초기의 침투를 무시할 수 있다.

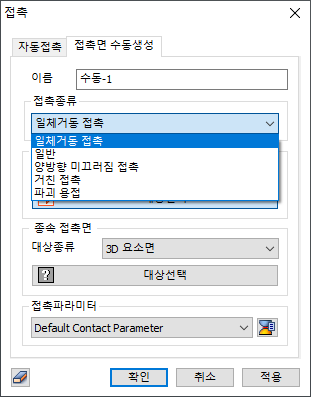

접촉 해석은 기본적으로 공간의 두 물체가 접촉할 수 있지만 서로 관통할 수 없으며 (비관통 조건) 물리적 관점에서 동작이나 조건이 비선형이라고 가정합니다. 접점 유형은 일반 접촉 (해석에서 두 물체 사이의 충격 및 충격 마찰 고려), 거친 접촉 (슬라이딩 고려하지 않음), 용접 접촉 (해석 시작부터 두 물체가 용접됨) 및 슬라이딩 접촉(해석 시에만 두 물체가 용접됨) 접선 방향으로 슬라이딩. 아래 예에서는 분석 시작 시 두 물체의 위치에 따라 일반 접촉과 거친 접촉이 할당되어 선형으로 볼 수 있습니다. FEA NX는 용접 및 일반 접촉 기능을 지원합니다.

<일반 접촉과 거친 접촉의 개념>                                                                              <용접 접점의 개념>
