생성

구조물 재료를 추가합니다. 아래와 같이 총 3가지 타입의 재료 중 선택할 수 있으며, 각 재료 타입 별로 추가할 모델 종류를 설정합니다.

각 재료 타입 별 제공하는 모델 종류는 아래와 같습니다. 모델 종류에 따라 구조 재료 특성과 재료의 거동 특성이 정의되어 있습니다.

등방성

등방성 재료는 임의의 방향에 대하여 동일한 성질을 가지는 재료로, 대부분의 선형 탄성 / 비선형 탄성 / 탄소성 등의 재료 거동 특성을 정의할 때 사용됩니다.

(직교) 이방성

2D Orthotropic 의 경우 사용자는 각 방향에 따라 서로 다른 강성 값을 정의 할 수 있습니다. 수평 및 수직 방향에서 상당히 다른 강성을 갖는 기하하적 직교 이방성을 정의하는 것이 필요합니다.

인터페이스

구조물 간 상대 거동 (계면 거동)을 모사할 때 적용합니다.

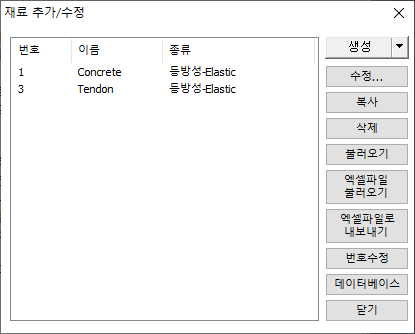

수정/복사/삭제

추가한 재료의 파라미터를 수정하거나, 특정 파라미터만 변경해가며 여러 재료를 추가할 때 복사 기능을 활용할 수 있습니다.

불러오기/엑셀 파일 불러오기/엑셀 파일로 내보내기

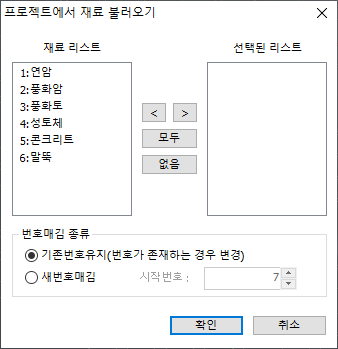

재료/특성이 저장된 다른 모델 파일로부터 재료 특성을 그대로 불러올 수 있습니다. 기존 프로젝트와 동일한 조건에서 해석을 수행할 때 유용합니다. 재료 특성을 불러올 파일을 선택하면 아래와 같이 해당 파일에 저장된 모든 재료 리스트가 출력되고 이 중 불러올 재료를 선택할 수 있습니다.

이외 입력된 재료 특성을 엑셀 파일로 내보내거나 불러오기 함으로써 자주 사용되는 재료 DB를 구성할 수도 있습니다.

번호 수정

재료 별 등록 번호를 수정합니다. 추가/삭제를 반복할 경우 등록 번호는 최근 추가된 번호+1로 자동 설정되므로 이를 정렬할 때 사용할 수 있습니다.

각 재료 모델 별 입력 파라미터 및 거동 특성은 아래와 같으며 유한요소 정식화 및 항복 형상에 대한 이해를 위해 반드시 해석 메뉴얼 Ch.4를 참고해 주시기 바랍니다.
