다이어그램
설정 방법을 [선] 또는 [평면]으로 정의하여, 결과를 다이어그램 형태로 표현할 수
있습니다.

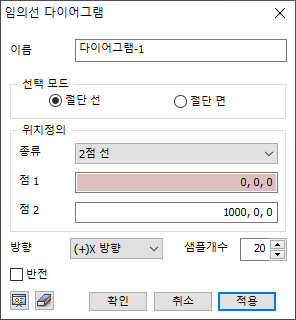

선
위치
정의 시 2점 선이나 선을 선택할 수 있습니다. 2점
선의 경우 사용자가 직접 화면 상에서 좌표를 선택하거나, 두 점의 좌표를 직접
입력합니다. 이후
다이어그램이 그려질 방향을 정의하고, 샘플 개수를 입력하면 개수만큼 분할되어
화면 상에 표시됩니다. 다이어그램
방향은 전체 좌표계 (GCS)를 따르며, 기본 방향은 (+) 방향입니다. 반대
방향으로 그리고자 할 경우에는 [반전] 옵션을 체크하면 됩니다. 선의 경우
[노드 위치만] 선택하게 되면 노드 위치에서 다이어그램이 그려집니다. 선의

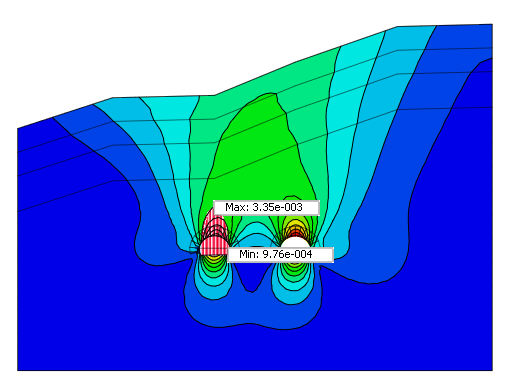

경우 하나의 선만 선택이 가능합니다. 임의선 다이어그램은 2차원 모델에서 지반 구조물의
상대적인 침하양상을 파악할 때 유용하게 사용할 수 있습니다.

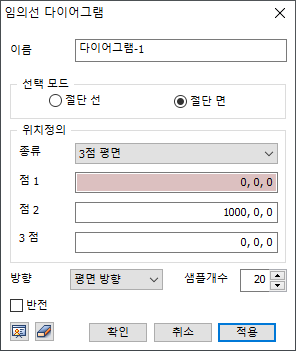

평면
위치
정의 시 3점 평면이나 평면을 선택할 수 있습니다. 3점
평면의 경우 사용자가 직접 화면 상에서 좌표를 선택하거나, 세 점의 좌표를
직접 입력합니다. 다이어그램의
방향은 [평면 방향] 또는 [평면 접선 방향]으로 선택할 수 있으며, 반대
방향으로 그리고자 할 경우에는 [반전] 옵션을 체크하면 됩니다. 샘플

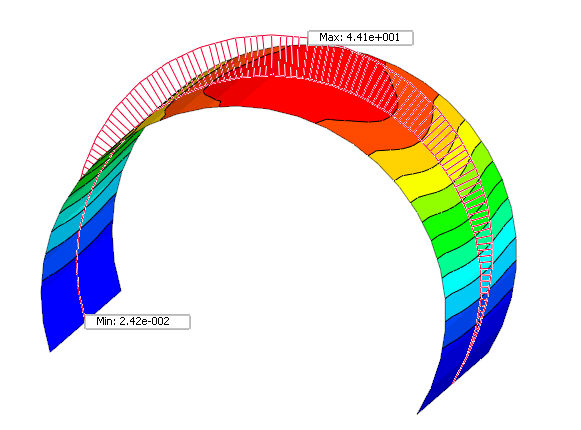

개수는 화면 상에 표시될 다이어그램의 분할 개수를 의미합니다. 임의면 다이어그램은 3차원 모델 (ex. 라이닝
접속부 모델)에서 특정 단면에 대한 부재력 분포를 확인하는데 유용하게 사용할
수 있습니다.

|
