< 변형 전 형상 >                                                          < 변형 후 형상 >

< 변형+변형 전 (요소망) >                        < 변형+변형 전 (특징 경계선) >

< 변형 + 변형 전 (쉐이딩) >

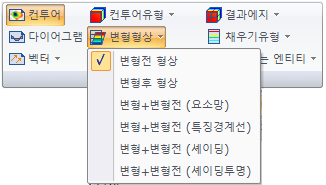

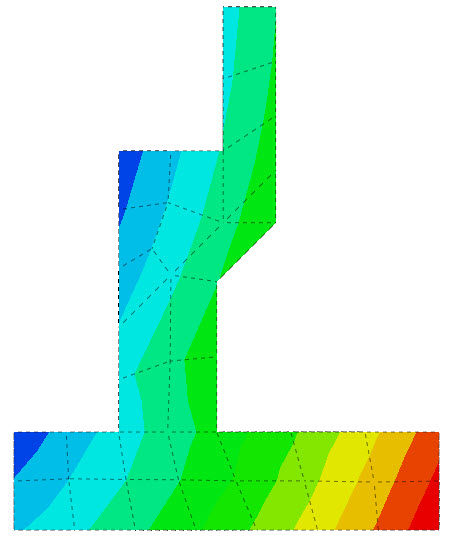

변형 전 형상

변형형상을 그리지 않습니다. 즉 변형 전의 원래 형상에 그래픽을 표현합니다.

변형 후 형상

변형형상을 출력합니다.

변형+변형 전 (요소망)

변형형상과 변형 전 형상 (요소망 형태로 표시)을 동시에 출력합니다.

변형+변형 전 (특징 경계선)

변형형상과 변형 전 형상 (특징 경계선으로 표시)을 동시에 출력합니다.

변형+변형 전 (쉐이딩)

변형형상과 변형 전 형상 (기하형상 색으로 표시)을 동시에 출력합니다.

변형+변형 전 (쉐이딩 투명)

변형형상과 변형 전 형상 (기하형상 색을 투명 상태로 표시)을 동시에 출력합니다.

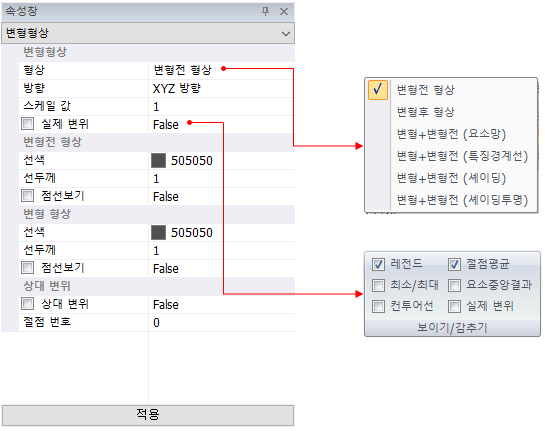

변형형상 속성

변형형상의 그래픽 처리에 대한 상세항목을 지정합니다.

변형형상

• 형상

결과의 그래픽 표현에서 선택된 변형형상을 기준으로 표현해 줍니다.

• 스케일값

변형형상을 화면 상에 표시하는 과정에서 사용하는 스케일 비율을 입력합니다.

• 실제 변위

Checked : 실제 변위를 표현합니다.

UnChecked : 변형형상을 식별하기에 용이하도록 프로그램이 임의로 변위를 스케일하여 표현합니다.

 (최대변위를 전체모델의 1/20 크기로 스케일).

변형 전 형상

변형 후 형상과 변형 전 형상을 동시에 화면 상 표시할 방법을 지정합니다. 변형+변형 전 (요소망), 변형+변형 전 (특징선)으로 표현할 때 적용됩니다.

• 선 색깔

변형 전/변형 후 형상을 표현하는 선 색상을 지정합니다.

• 선 두께

          변형 전/변형 후 형상을 표현하는 선 두께를 지정합니다.

• 점선

변형 전/변형 후 모양을 표시하는 데 사용되는 점선 유형으로 전환합니다.

상대변위

• 상대변위

절점 번호에서 선택한 절점에 대한 상대 변위로 표현합니다.

• 절점 번호

상대변위의 기준점을 선택합니다.

상대변위 활용

상대변위를 검토하고자 하는 기준을 선택하여 변위 형상을 검토 할수 있습니다.

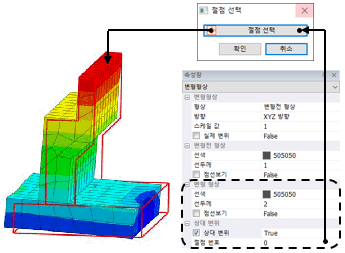

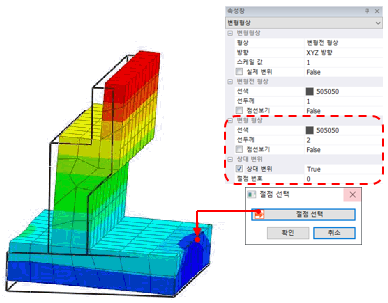

<기초저판 기준 상대변위 표시>                      <기초상부 기준 상대변위 표시>

                                                     <상대변위 적용 안 함>                              <절점 번호 5232 기준 상대변위>                       < 절점 번호 58361 기준 상대변위>
