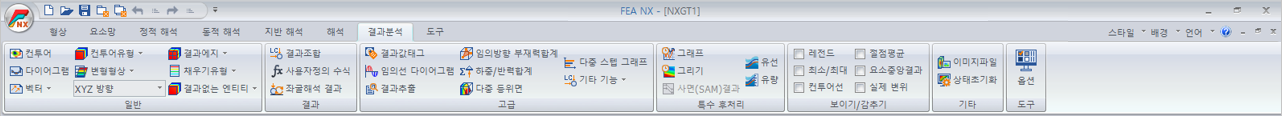

다이어그램의 속성 설정

1차원 요소 결과에 대한 다이어그램 표시 설정을 지정 합니다.

다이어그램 > 스케일 값

1차원 요소의 부재력 또는 응력의 다이어그램 크기를 증감하여 플롯합니다.

다이어그램 > 선두께

다이어그램 선의 두께를 증감하여 플롯합니다.

다이어그램 > 다이어그램 종류

다이어그램 종류 중 해석 결과를 반영한 컨투어 그리기와 단일 색상 그리기를 선택하여 결과를 플롯합니다.

<컨투어>                                                   <단색>

다이어그램 > 다이어그램 색상

다이어그램 종류 중 단색 그리기의 표시 색깔을 정의합니다.

다이어그램 > 채우기 타입

다이어그램 채우기 중 선 채우기와 면 채우기 형식으로 다이어그램을 플롯합니다.

<선채우기>                                                         <면채우기>

다이어그램 > 반전

다이어그램 표시의 방향을 반대방향으로 전환시켜 플롯합니다.

<반전 (True)>                                          <반전 (False)>

다이어그램 > 참조값

기준값에 대한 상대값으로 다이어그램을 표현할 지 여부를 지정합니다.

다이어그램 > 결과 방향

다이어그램 표시 방향을 요소 좌표계 및 전체 좌표계 기준으로 설정하여 플롯합니다.

<요소 X 방향>                         <요소 Y 방향>                             <요소 Z 방향>

<전체 좌표계 X 방향>                                       <전체 좌표계 Y 방향>                                          <전체 좌표계 Z 방향>

샘플 개수

다이어그램을 총 몇 단계로 나누어 표현할 지 지정합니다.
