지형 정보 생성 (TGM)은 CAD DXF 파일을 이용하여 실제와 같은 지형 형상을 모델링 할 수 있는 기능입니다. FEA NX에서는 우선적으로 CAD DXF 파일을 이용하여 해석 지역의 범위를 설정한 후 이를 FEA NX에서 사용할 수 있는 파일 (확장자 .tms)로 저장하고 이를 GTS NX 상에서 불러들여 지표면의 형상을 생성합니다.

단계 1. 도구 > 지형 정보 생성 > 지형 정보 생성,,

CAD DXF 파일을 이용하여 해석 지역의 범위를 설정한 후 이를 FEA NX에서 사용할 수 있는 파일 형태 (확장자 .tms)로 저장하는 기능입니다. 기능을 호출하였을 경우 MIDAS/TGM이라는 새로운 대화창이 생성됩니다.

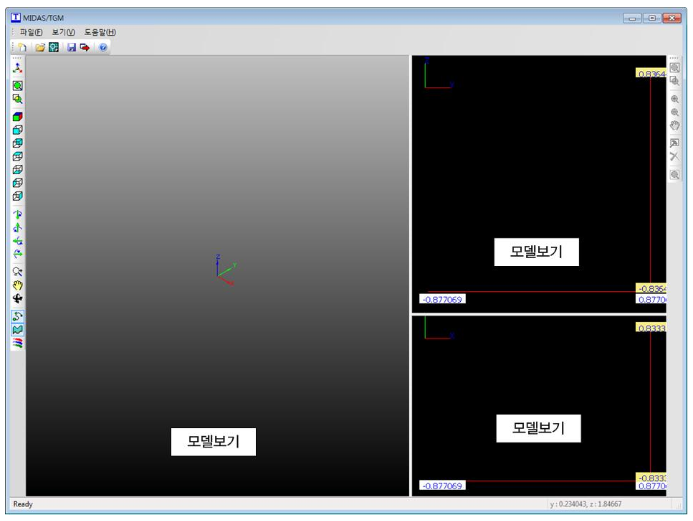

<MIDAS/TGM>

단계 2 : 파일 >  DXF 불러오기

작업에 사용될  AutoCAD DXF 파일을 불러옵니다.

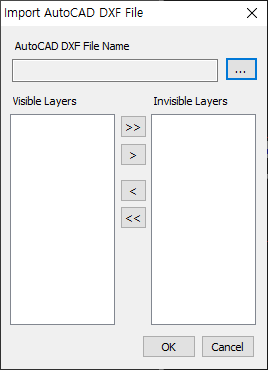

<Import AutoCAD DXF file>

[보여지는 층]

AutoCAD DXF 파일에 포함되어 있는 모든 층 중에서 지형 형상에 필요한 부분만을 의미합니다. 사용하지 않는 층들은 선택하여 감추어진 층으로 옮깁니다.

[감추어진 층]

AutoCAD DXF 파일에 포함되어 있는 모든 층 중에서 지형 형상에 필요하지 않는 부분을 의미하며 이 부분은 지형 형상에 사용되지 않습니다.

단계 3 : 해석 범위 설정

해석 범위를 설정하기 위하여 평면도 영역에 마우스를 위치시킨 후 오른쪽 도구 상자의 지반 기하 정보 아이콘 () 을 클릭합니다.

단계 4 : 단면 영역 설정

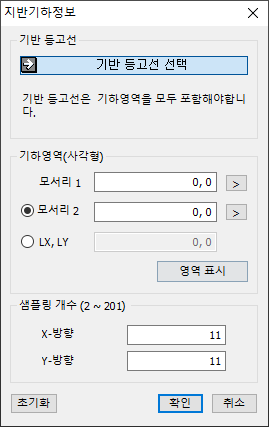

<지반 기하 정보>

[기반 등고선]

해석 범위를 최소한으로 포함하는 지역 범위를 XY 평면에서 드래그하여 선택합니다.  

[기하 영역 (사각형)]

기반 등고선에 포함되는 범위 안에서 해석 범위를 사각형 범위로 지정합니다. 모서리 1, 모서리 2는 사각형 범위를 지정하는 대각선 방향의 꼭지점을 의미합니다. Lx, Ly는 지정한 범위의 X 방향과 Y 방향의 길이를 의미합니다. 영역 표시를 클릭하여 평면도 상에 지정한 범위를 표시합니다.

[샘플링 개수]

지정한 범위 내에서 샘플링 할 점의 개수를 X 방향과 Y 방향에 대해 지정합니다.

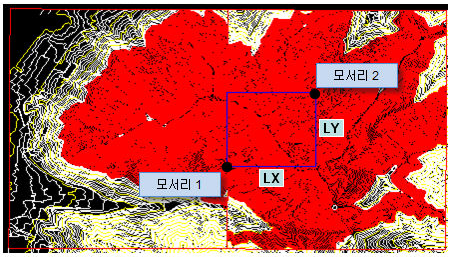

<지반 기하 정보 영역 예>

단계 5 : 기하 형상 확인

모델 보기 창에서 기하 형상을 확인합니다.

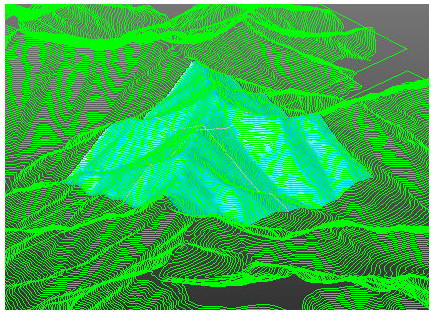

<지반 기하 정보 영역 예>

단계 6 : 파일 > 곡면 내보내기

생성한 지형형상을 FEA NX 상에서 사용 가능한 곡면 파일의 형태 (.tms)로 저장합니다.

단계 7 : 메인 메뉴 : 도구 > 지형 정보 생성 >  TMS 파일 가져오기

생성한 지형 형상을 GTS NX 상에서 사용 가능한 곡면 파일의 형태 (.tms)로 저장합니다.
