작업 평면 상에 선 타입의 연속되어 연결된 직선을 생성 합니다.

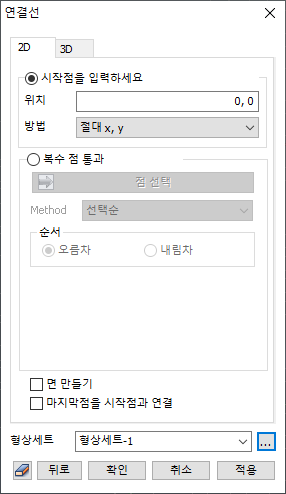

2D

시작 지점과 끝 지점의 좌표를 입력하여 연결선을 생성합니다. 시작 지점의 경우 절대 좌표 (x, y)의 형태로 입력되며 끝 지점의 경우 아래의 3가지 방식 중 하나를 선택할 수 있습니다. 각각의 방법은 직접 작업 화면의 작업 평면을 클릭하여 점들을 지정할 수도 있으며, 마우스를 우클릭 하면 보간점의 추가를 멈추고 연결선을 생성합니다.

1. [절대 (x, y)] : 작업 평면의 2차원 절대 좌표 값을 입력합니다.

2. [상대 (dx ,dy)] : 전 단계에서 입력한 점으로부터 상대거리를 작업 평면의 2차원 좌표로 입력 합니다.

3. [길이/각도] :  전 단계에서 입력한 점으로부터의 길이와 각도를 입력합니다. 이 때 각도는 작업 평면의 x 축을 기준으로 한 반시계 방향의 회전각을 의미합니다.

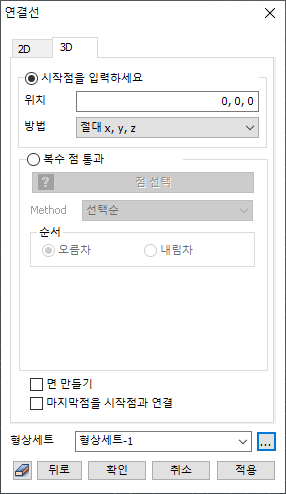

3D

시작 지점과 끝 지점의 좌표를 입력하여 연결선을 생성합니다. 시작 지점의 경우 절대 좌표 (x, y, z)의 형태로 입력되며 끝 지점의 경우 아래의 3가지 방식 중 하나를 선택할 수 있습니다. 직접 작업 화면의 작업 평면 혹은 기하 형상을 클릭하여 다음 점을 지정할 수도 있으나, 작업 평면은 2차원이므로 y 축 값은 입력되지 않습니다. 마우스를 우클릭 하면 보간점의 추가를 멈추고 연결선을 생성합니다.

1. [절대 (x, y, z)] : 작업평면의 3차원 절대 좌표 값을 입력합니다.

2. [상대 (dx, dy, dz)] : 전 단계에서 입력한 점으로부터 상대거리를 작업 평면의 3차원 좌표로 입력합니다.

면 만들기

만들어진 연결선이 닫혀졌을 경우, 연결선을 경계로 갖는 면을 생성합니다.

마지막점을 시작점과 연결

마지막점을 시작점과 자동으로 연결합니다. 작업 화면 상에서 우클릭을 하면 마지막점과 시작점이 자동으로 연결되어 연결선이 닫혀지게 됩니다.

형상 세트

생성한 연결선을 원하는 형상 세트에 등록합니다. 이 때 사용자가 원하는대로 형상 세트의 이름을 지정할 수 있습니다.
