좌표계



▒ 개요

IMG_C_ICON_DOT.gif2D / 3D 요소의 결과 출력 좌표계를 추가합니다. 기본적으로 전체 직교/원통 좌표계가 정의되어 있으며 좌표계 세 평면 중 하나의 평면을 임의로 정의하여 좌표계를 추가할 수 있습니다. 2D / 3D 요소의 특성 정의 시 재료 좌표계를 설정하는데, 이 때 추가된 좌표계를 선택할 수 있습니다. 특히, 2D 구조 부재의 경우 요소 형상에 따라 요소 좌표계를 한 방향으로 통일시키기 어려운 경우가 있습니다. 이는 출력 좌표계를 설정하여 동일한 방향과 부호 규약에 따라 전체 구조 요소의 부재력을 확인하는데 유용합니다.



▒ 방법

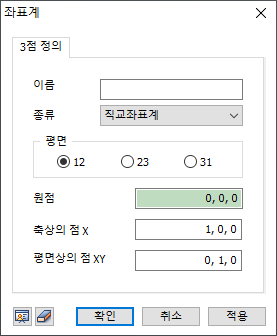

종류는 직교와 원통 좌표계가 있습니다. 세 점을 입력하여 좌표계의 세 평면 12, 23, 31 (XY, YZ, ZX) 중 한 평면을 정의하는 방법으로 좌표계를 설정합니다. 즉, 입력한 세 점을 지나는 평면이 설정한 12, 23, 31 평면 중 하나가 되고, 다른 두 평면은 설정된 평면의 방향에 의해 자동으로 결정됩니다.

평면을 선택하고, 원점과 설정한 평면 1축 상의 점, 설정한 평면 상의 점을 차례대로 설정하여 기준 평면의 위치와 방향을 결정합니다.
