복합 단면 (복합 단면의 단면 특성 자동 계산)



▒ 개요

IMG_C_ICON_DOT.gif정형화되어 있지 않은 단면에서의 단면 특성을 계산합니다. (면적 (A), 비틀림 계수 (Ix), 비틀림 응력 계수, 단면 2차 모멘트 (Iy, Iz), 유효 전단면적 (Ay, Az), 전단 응력 계수 (Gy, Gz))

IMG_C_ICON_DOT.gif지반 물성이 할당된 2D 요소를 선택하면, 선택한 요소와 물성으로부터 단면 특성을 자동 계산하며, 1D 구조 특성에서 이를 활용할 수 있습니다.

IMG_C_ICON_DOT.gif요소망이 조밀할수록 정해에 가까운 값을 얻을 수 있습니다.



▒ 방법

복합 단면 특성 자동 계산

계산하고자 하는 복합 단면형상에 대한 2D 요소망을 작성합니다.

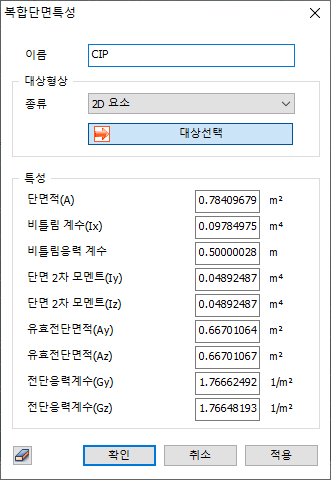

'복합단면 추가/수정' 창에서 '추가' 버튼을 클릭합니다. 사용자가 작성한 2D 요소망을 선택하면, 해당 단면에 대한 단면 특성이 자동 계산됩니다.
확인 버튼을 눌러 단면 특성을 저장합니다.

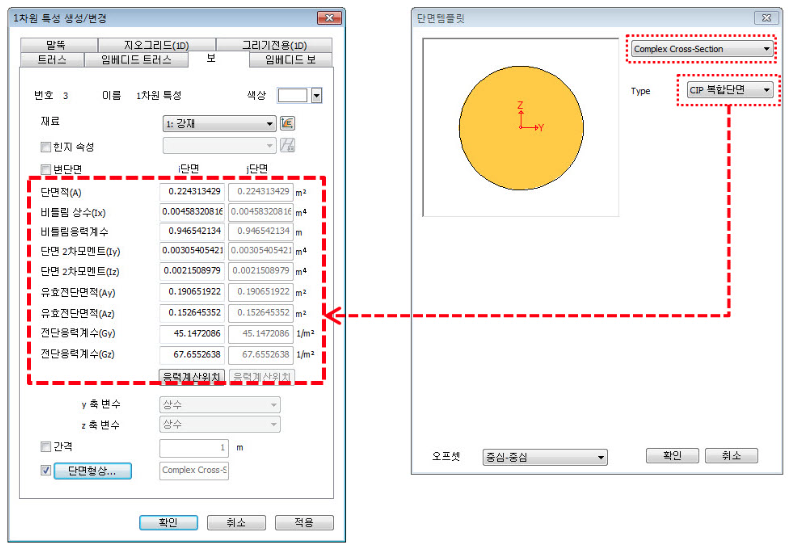

1D 요소 생성 > 단면 특성 적용

1D 구조 요소 생성시 복합 단면의 단면 특성을 적용할 수 있습니다.

단면 템플릿에서 [Complex Cross-Section] 형상을 선택하면, 복합 단면으로 등록한 단면 특성을 선택할 수 있습니다.
