해석 전 모델 정보 및 해석 후 결과 정보를 3차원 PDF 문서로 저장합니다. PDF 문서 상에서 3차원 뷰를 조정하고, 절단면 정보를 확인하는 등 프로그램과 유사한 동작이 가능합니다. 따라서, 모델/결과파일 없이 PDF 문서 하나로 3차원 모델/해석결과 정보를 모두 확인할 수 있습니다.

  <해석 전 (모델 정보)>                                                                     <해석 후(결과 정보)>

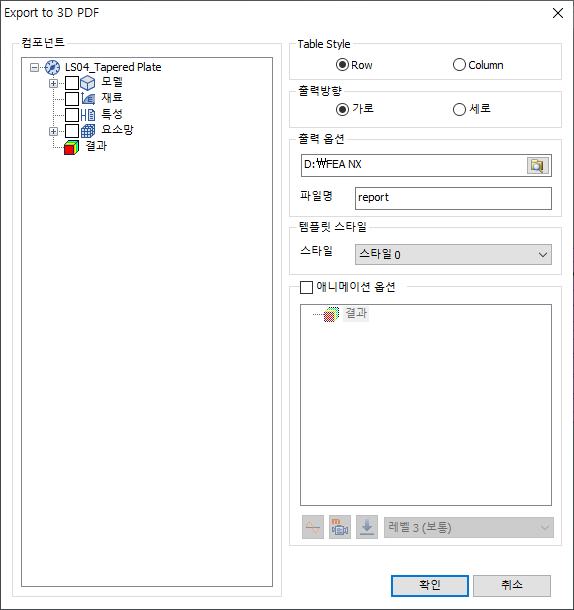

해석 전 입력 매개변수, 형상 및 메쉬에 대한 테이블과 같은 모델의 모든 정보를 PDF 파일로 내보냅니다. 출력 방향, 경로, 파일 이름을 지정하고 확인 버튼을 선택하면 위와 같이 PDF 문서가 생성됩니다.

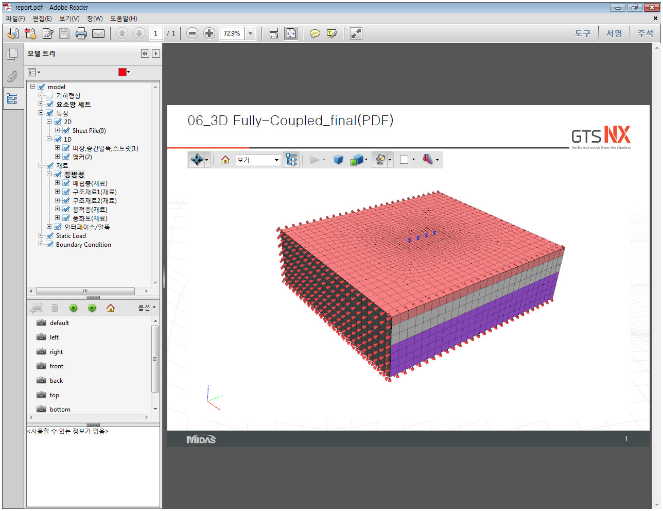

모델트리, 뷰 도구 등 프로그램과 유사한 구조를 가지고 있어, 보이기/감추기 회전,이동 등 3차원 모델 정보를 확인할 수 있는 기본 동작이 가능합니다.

특히, 모델 치수선 및 주석 추가 등 편집 작업이 가능하고, 3D 모델의 경우 임의 절단면 정보도 확인할 수 있습니다.

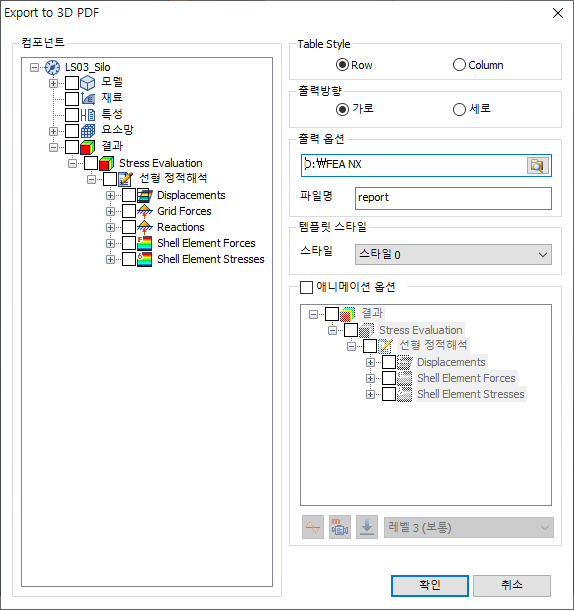

해석 이후에는 결과 이미지 저장 기능과 유사하게 내보내기 할 결과 항목을 구성트리에서 선택한 후 PDF 보고서로 구성할 수 있습니다.

<3D PDF>
