アニメーション時間の設定







解析を行う前にアニメーションの作成条件を設定します。

ここで設定したアニメーション作成条件は、解析時に考慮され、アニメーション作成のための必要なデータを解析時に同時処理します。

したがって、既存の結果処理でアニメーション作成時に掛かる時間が飛躍的に短縮されます。多数の支点を持った構造物に支点別に異なる地動加速度の時間荷重関数を入力します。

なお、ここで定義したアニメーション設定は結果> 変形[断面力、応力度]のアニメーション再生時に使用されます。

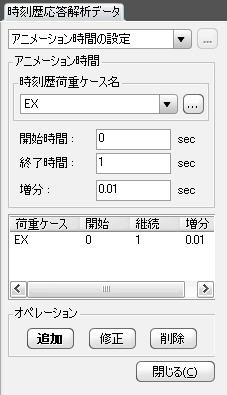

リボンメニュー　：　荷重 > 解析データ > 時刻歴応答 > アニメーション時間の設定

ツリーメニュー　：　メニュー タブ > 時刻歴応答解析 > アニメーション時間の設定








c.jpg時刻歴荷重ケース名

"時刻歴荷重ケース" で入力した時刻歴応答解析用の時刻歴荷重ケースを選択します。予め入力していない場合はpointpointpointpoint.gif ボタンをクリックして新たに時刻歴荷重ケースを入力します。

開始時間：解析結果のアニメーション出力開始時間を入力します。

終了時間：解析結果のアニメーション出力終了時間を入力します。

増分：アニメーション出力時に解析結果を出力する時間増分を入力します。

c.jpgオペレーション

addShot.gif : 定義したアニメーション設定を追加します。

modifyShot.gif : 既に定義されているアニメーション設定を修正します。

deleteShot.gif : 既に定義されているアニメーション設定を削除します。
