시간이력해석에 사용되는 감쇠비를 요소그룹 및 경계조건 그룹별로 다르게 지정할 때 사용합니다.
구조물에서 감쇠비가 서로 다른 재료, 제진 및 면진장치가 설치되어 있는 경우에 서로 다른 요소를 그룹별로 지정한 후에 각각 감쇠비를 부여할 수 있습니다.
일반적으로 보와 기둥부재와 같은 구조부재는 Structural Group으로 지정하며, 경계조건(면진, 제진장치가 설치된 구조물 포함)의 경우에는 Boundary Group으로 감쇠비를 정의합니다.
Main Menu에서 Model > Properties > Group Damping
Tree Menu의 Menu 탭에서 Geometry > Properties > Group Damping
입력

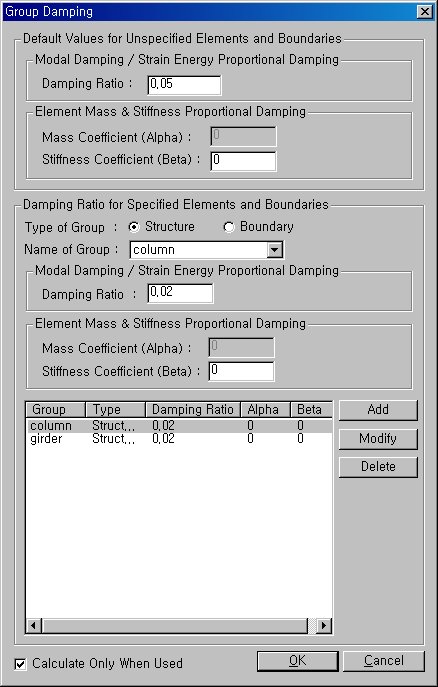

Group Damping 대화상자
Default Values for Unspecified Elements and Boundaries
그룹으로 지정하지 않은 부분에 적용될 감쇠비를 입력합니다.
Modal Damping/Strain Energy Proportional Damping : 시간이력하중조건(Time History Load Cases)에서 Damping Method를 모드감쇠 혹은 에너지비례감쇠를 선택한 경우에 입력된 감쇠비를 적용하여 해석을 수행합니다.
Element Mass & Stiffness Proportional Damping : 시간이력하중조건(Time History Load Cases)에서 Damping Method를 질량비례형 감쇠와 강성비례형 감쇠비를 적용하여 해석을 수행합니다.
Alpha: 요소별 감쇠행렬을 계산하기 위한 질량행렬 계수
Beta: 요소별 감쇠행렬을 계산하기 위한 강성행렬 계수
Damping Ratio for
Specified Elements and Boundaries
그룹별로 감쇠비를 지정할 때 입력합니다.
Type of Group
Structure : 요소그룹별로 감쇠비를 지정할 때 선택합니다.
Boundary: 경계조건그룹별로 감쇠비를 지정할 때 선택합니다. 해당되는 경계조건은 Elastic Link, General Link, Point Spring 입니다.
Name of Group
Structural Group 및 Boundary Group에서 정의한 그룹이름을 선택합니다.
Modal Damping/Strain Energy Proportional Damping: 시간이력하중조건에서 Damping Method를 모드감쇠 혹은 에너지비례감쇠를 선택한 경우에 입력된 감쇠비를 적용하여 해석을 수행합니다.
Element Mass & Stiffness Proportional Damping : 시간이력하중조건에서 Damping Method를 질량비례형 감쇠와 강성비례형 감쇠비를 적용하여 해석을 수행합니다.
Alpha: 요소별 감쇠행렬을 계산하기 위한 질량행렬 계수
Beta: 요소별 감쇠행렬을 계산하기 위한 강성행렬 계수
Note
그룹으로 지정하지 않은 부재 혹은 경계조건의 경우에는 Default Value for Unspecified Elements and
Boundaries 에서 정의된 감쇠비를 이용하고 그룹으로 지정한 부재 혹은 경계조건의 경우에는 Damping Ratio for
Specified Elements and Boundaries에서 정의된 감쇠비를 이용하여 시간이력해석시 이용된다.
Calculate Only When
Used
모드감쇠를 이용하여 해석을 수행할 경우 Modal Damping Ratio based on Group Damping에서 주모드의 진동수를 이용하여 Alpha, Beta값을 자동으로 구할 수 있다. 단, Check Off인 경우에만 이 기능이 활성화 된다.
