앵커모델링위저드
기능
간단한 앵커모델링을 손쉽게 생성할 수 있는 위저드입니다.
호출
메인 메뉴 : 모델 > 앵커모델링위저드...

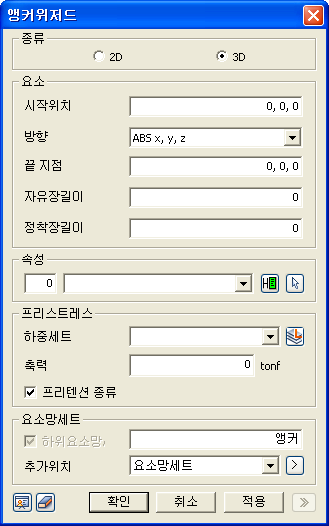

<앵커모델링위저드>
종류
위저드로 생성할 앵커의 타입을 선택합니다.
요소
시작위치
앵커의 두부(Head) 절점 위치를 사용자가 직접 입력하거나, 작업 창 상에서 클릭하여 지정합니다.
방향
앵커의 설치 방향을 지정하는 방법을 선택합니다.
각도, 길이
2D로 지정할 경우, 앵커의 시작 위치에서 각도와 길이를 설정하여 끝 위치를 지정합니다.
ABS x, y, z
작업 창 상의 위치를 직접 입력하거나, 클릭하여 앵커의 끝 위치를 지정합니다.
(2D 경우, ABS x, y로 변경됩니다.)
REL dx, dy, dz
시작위치를 기준으로 상대 위치를 입력하거나, 클릭하여 앵커의 끝 위치를 지정합니다.
(2D 경우, REL dx, dy로 변경됩니다.)
끝 지점
앵커의 정착부 끝부분 절점 위치를 사용자가 직접 입력하거나, 작업 창 상에서 클릭하여 지정합니다
자유장길이
앵커의 자유장 길이를 입력합니다. 요소 생성 시 시드 방법은 '분할개수'로 1을 사용하여 항상 1개의 요소로 생성합니다.
정착장길이
앵커의 정착장 길이를 입력합니다. 요소 생성 시 시드 방법은 '길이간격'으로 1을 사용하여 단위길이를 갖는 요소들을 생성합니다.
