▒ 실행방법
>
실행경로

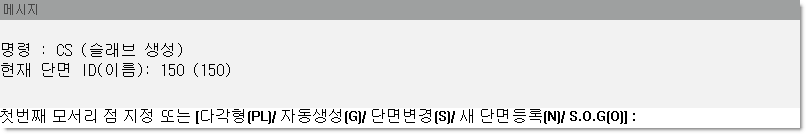

메인 메뉴에서 [모델링] 탭 > [부재생성] 패널 > [슬래브] > [슬래브]
단축명령
CS
▒ 관련기능
|
슬래브 Create Slab |
슬래브를 생성합니다. 대각선 두점을 잇거나 폴리라인으로 다각형을 생성할 수 있으며, 자동생성 기능을 포함합니다. 경사진 지붕 슬래브를 생성하거나 공장에서 1층 S.O.G도 생성할 수 있습니다.
|
▒ 실행방법 |
|
||||||||
|
실행경로 |
메인 메뉴에서 [모델링] 탭 > [부재생성] 패널 > [슬래브] > [슬래브] |
|||||||
|
단축명령 |
CS |
|||||||
|
|
||||||||
▒ 관련기능 |
|
||||||||
▒ 모델링방법 |
|
|
|
기본옵션 |
사각형의 슬래브를 생성할 때 사용할 수 있는 방법입니다. |
|
|
|
슬래브를 생성할 평면의 한쪽 모서리를 선택하고 대각선 모서리를 선택하면 사각형의 슬래브가 생성됩니다. |
|
|
|
모서리 선택시 수직부재(기둥, 벽)나 보가 존재하는 경우 기존 부재의 절점이 있는 부분을 선택합니다. 하나의 슬래브를 생성한 후 연속해서 슬래브를 생성할 수 있습니다. 직사각형 형상의 슬래브를 생성할 때 편리합니다. 하나로 생성한 슬래브라 하더라도 해석설계 단계에서 필요에 따라 분할되어 결과가 나올 수 있습니다.
|
|
|
|
다각형의 슬래브를 생성할 때 사용하는 옵션입니다. |
|
|
|
|
|
|
|
다각형의 슬래브는 수평면이 아니여도 생성이 가능하지만 슬래브 생성면은 평면이여야 합니다. 박공지붕과 같은 경사면을 생성할 때 편리합니다. 경사면으로 만들어진 슬래브에도 개구부 생성이 가능합니다.
|
|
|
|
슬래브를 자동생성하는 옵션입니다. |
|
|
|
생성하기 원하는 층에 슬래브가 자동 생성됩니다. |
|
|
|
벽이나 큰보로 만들어진 폐구간에 자동으로 슬래브 생성가 생성됩니다. 슬래브 부재의 두께는 지배면적의 하중을 고려하여 자동 생성됩니다.
|
|
|
|
현재 단면으로 설정된 단면을 변경하는 옵션입니다. |
|
|
|
등록된 단면중 설정하려는 단면의 아이디를 입력하면 현재 단면이 변경됩니다.
|
|
|
|
입력 작업 중에 단면 아이디는 정보트리를 통해 확인 할 수 있습니다. 등록된 단면에 한해 변경이 가능합니다. 때문에 만약 원하는 단면이 등록되어 있지 않다면 먼저 새 단면을 등록해야 합니다.
|
|
|
|
기능 수행 중 단면등록 창으로 바로 이동하여 원하는 단면을 등록할 수 있는 옵션입니다. |
|
|
|
''슬래브 단면 등록/편집 대화창"에서 새 단면두께를 등록하면 새 단면이 등록되며 등록한 단면은 현재 단면으로 변경됩니다.
|
|
|
|
입력 작업 중에 생성하기 원하는 단면 크기가 없는 경우 사용할 수 있습니다. 등록한 단면은 정보트리에 추가 됩니다.
|
|
|
|
SOG 슬래브를 생성할 때 사용하는 옵션입니다. |
|
슬래브 생성시 사용한 모든 방법으로 생성이
가능합니다.. |
|||
일반적인 슬래브가 바닥하중을 골조를 통하여 지반에 하중을 전달하는데 비하여, S.O.G 는 바닥하중을 지반으로 바로 전달시키기 때문에 별도로 설정하여 특성에 맞는 해석설계를 하기 위함입니다.
|
|||
|
|
||
|
|
||
|
|
|
|
