▒ 실행방법
실행경로
메인 메뉴에서 [윈도우] 탭 > [툴바] 패널 > [2D 기본]
▒ 관련기능
|

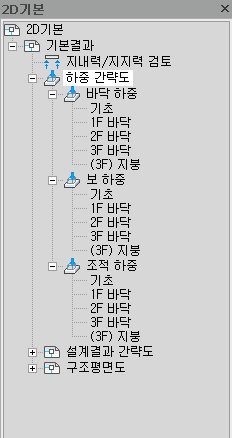

하중 간략도 Load Drawing |
각 층별로 사용자가 입력한 바닥 하중, 보하중, 조적 하중을 확인 할 수 있습니다. |
▒ 실행방법 |
|
||||||||
|
실행경로 |
메인 메뉴에서 [윈도우] 탭 > [툴바] 패널 > [2D 기본] |
|||||||
|
|
||||||||
▒ 관련기능 |
|
||||||||
▒ 목차 |
|
|
|
|

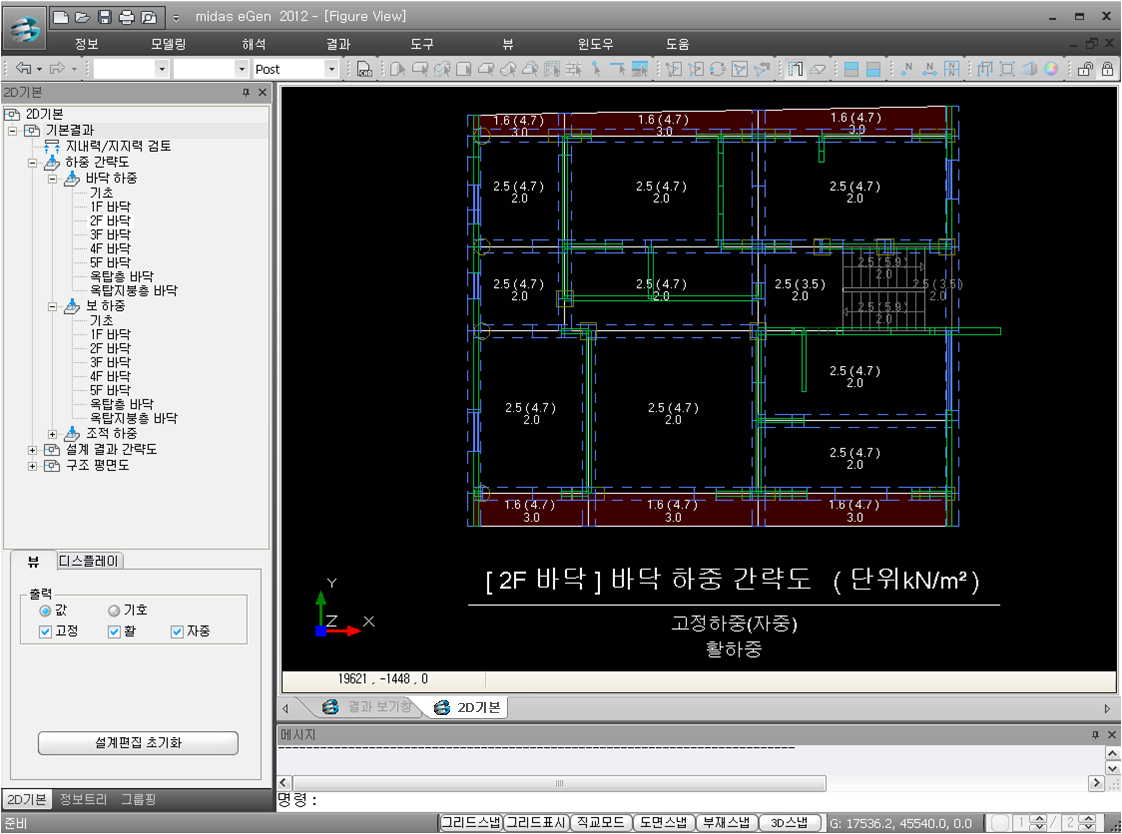

각 층에 단위 면적당 재하 된 고정하중, 활하중, 자중을 확인할 수 있습니다.(단위 kN/㎡)

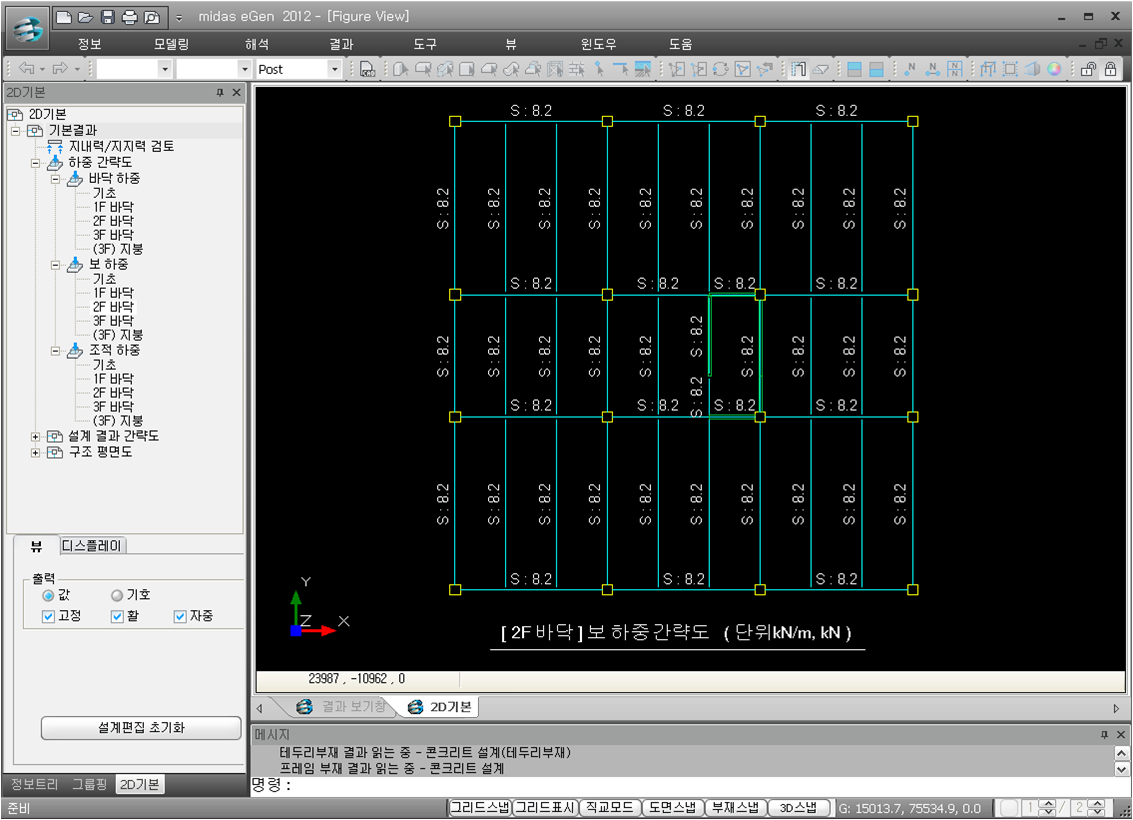

각 층에 단위 길이당 재하 된 하중을 확인 할 수 있습니다.(단위 kN/m) 보에 별도의 고정하중과 활하중을 지정하지 않았다면 자중만 표시 됩니다.(표시형식 - S : 하중 값)

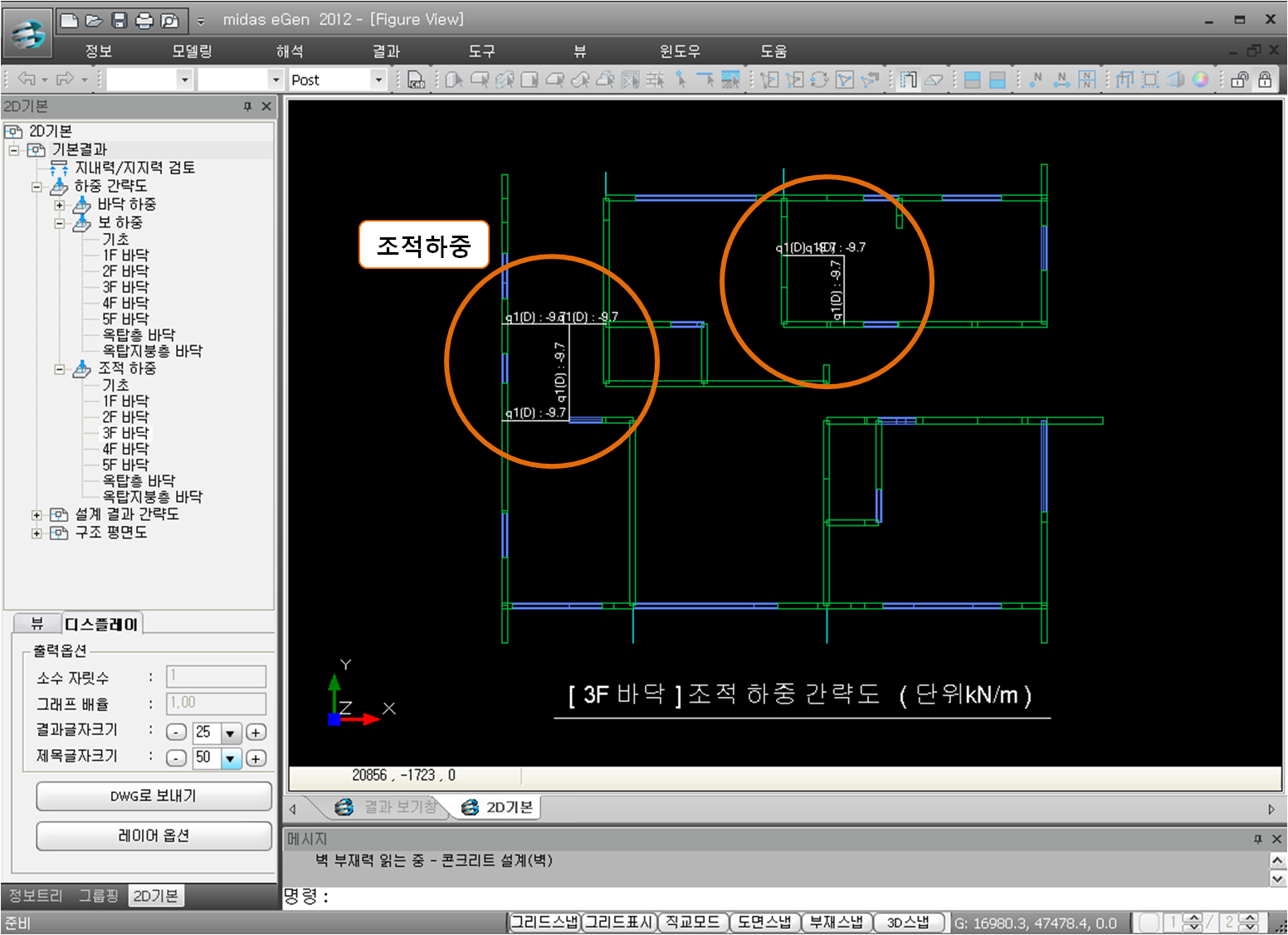

각 층에 단위 길이당 재하 된 조적 하중을 확인할 수 있습니다.(단위 kN/m) 조적을 모델링 하지 않았다면 값이 표시 되지 않습니다.
|
|
|
|
|

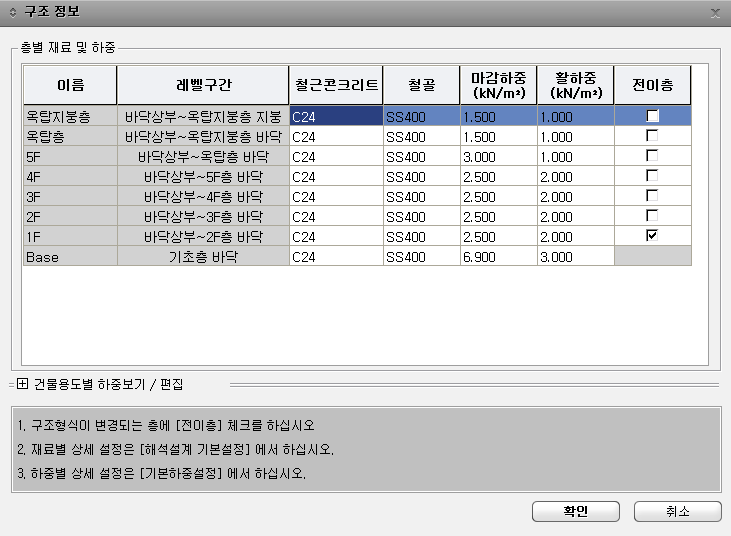

[모델링] > [특성] > [마감지정] 기능을 사용하여 하중을 지정하면 [정보] > [프로젝트 정보] > [구조정보]의 층별 마감하중과 활하중이 해당 부분에 한해서 값이 대체 됩니다.
그러나 [해석] > [하중설정] >[면하중] 기능을 사용하여 마감하중 또는 활하중을 지정하면 [구조정보]의 층별 고정하중 또는 활하중에 입력한 값에 추가가 됩니다.

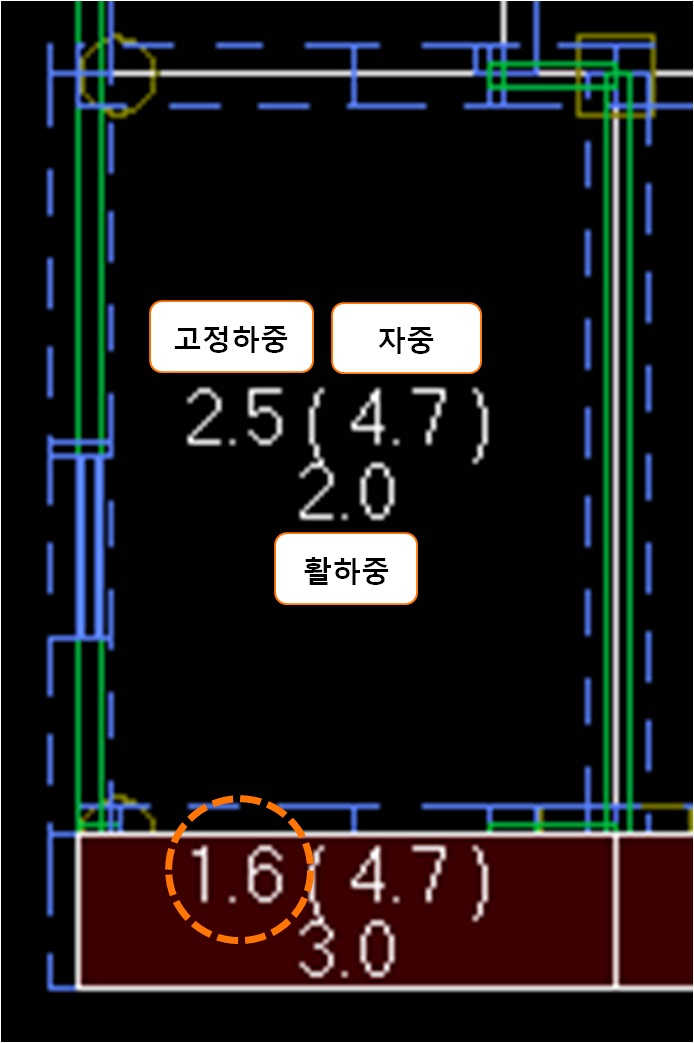

서로 다른 하중이 입력된 슬래브는 다른 색상으로 구분됩니다.
|
|
|
|
|
|
|
별도의 고정하중과 활하중을 지정하지 않았을 시 보 하중 간략도에서는 단위길이 당 자중만 나타납니다. (S : Self - weight)
산출근거 : 보 사이즈 500 X 700 / 콘크리트 밀도 23.43 kN/㎥ 0.5 m X 0.7 m X 23.43 kN/㎥ = 8.2 kN/m
|
|
|
|
|
조적은 비구조 부재이므로 등분포하중으로 계산하여 산정합니다.
|
|
|
|
2D기본창에서 지내력/지지력, 안전율을 확인 할 수 있습니다.
|
|
|
2D기본창에서 보여지는 2D 기본 결과값의 설정 및 CAD 도면으로 저장하는 기능을 제공합니다.
|
|
|
바닥
하중
KBC 2009 <표 0303.2.1>
기본활하중분포표
