구조평면도    Structure Plan

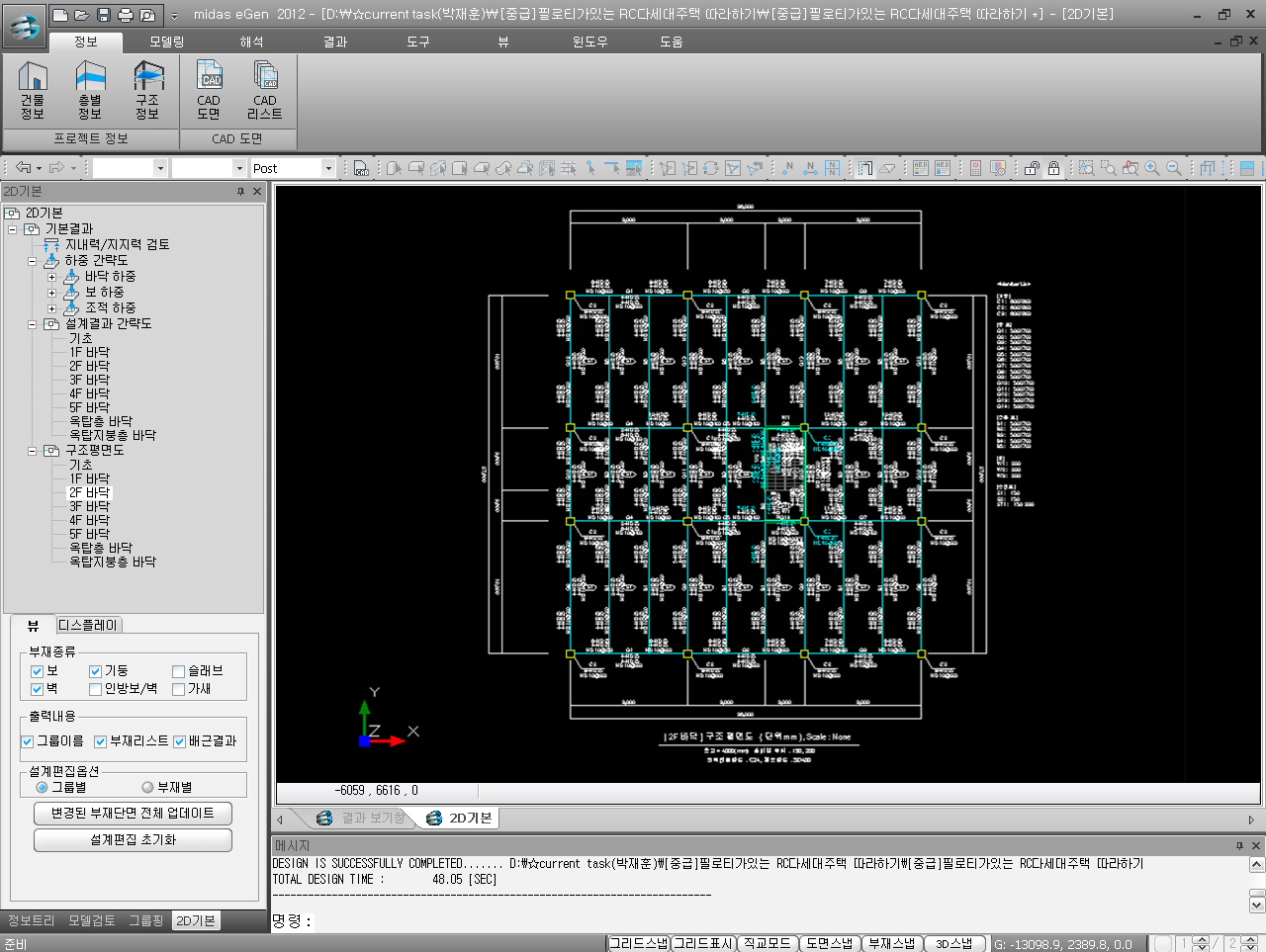

구조평면도에서는 부재별 배근결과와 그룹이름을 확인할 수 있습니다. 따라서 설계결과가 NG 또는 CK인 경우에 대하여 배근결과를 변경할 경우는 [설계결과 간략도]에서 강도비를 확인한 후 [구조평면도]에서 해당부재와 같은 그룹인 부재들을 확인하여 반영하는 것이 편리합니다.

▒ 실행방법

실행경로

메인 메뉴에서 [윈도우] 탭 > [툴바] 패널 > [2D 기본]

▒ 관련기능

▒ 목차

구조평면도 확인

출력형식

결과검토 과정

FAQ

▒ 구조평면도 확인

배근결과를 수정할 경우는 [설계결과 간략도]에서 강도비를 확인하고 [구조평면도]에서 수정하는 것이 편리합니다.

층별 배근결과를 확인하는 순서는 기초부터 확인하여 지붕층을 마지막으로 확인하는 방식을 권장합니다.

구조평면도에서 부재리스트는 [그룹핑]의 부재별 그룹핑 정보와 동일합니다.

따라서, 부재별 그룹핑을 다시 하고자 할 때, 구조평면도에 나타나는 정보를 활용하여 편집해야 합니다.

▒ 출력형식

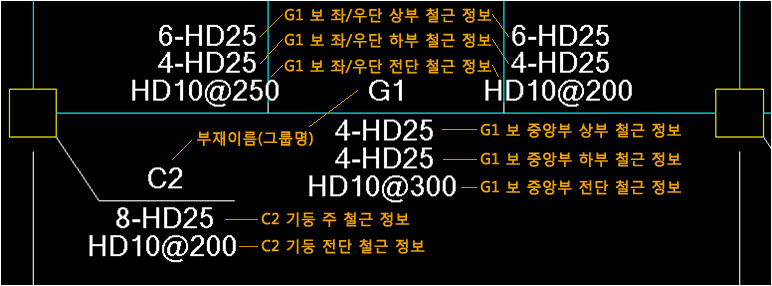

배근 정보는 각각 철근의 강도비에 근거하여 아래와 같이 세가지 형식으로 표시되며, 각각 다른 색으로 보여줍니다.

NG : 강도비(설계강도/부재강도)가 1.0을 초과하는 경우

OK : 강도비(설계강도/부재강도)가 0.5이상 ~ 1.0이하인 경우

CK : 강도비(설계강도/부재강도)가 0.5 미만인 경우

	보 상부 철근 NG
	보 하부 철근 OK
	보 전단 철근 CK

 <일반 보일 경우>

	보 상부 철근 NG
	보 하부 철근 OK
	보 전단 철근 CK

 <전이보일 경우>

2D 기본 도면에 *표시가 표현되는 경우

연속된 보 중앙단부에 있는 보의 그룹이름이 같을 시에 출력되는 내용입니다.

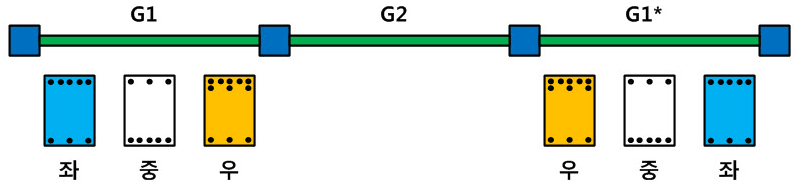

아래 그림에서 좌측 G1 부재의 철근 정보를 기준으로 배근정보가 생성되지만, 우측 G1* 부재의 배근 방향은 그와 반대 방향입니다.

따라서, 2D 기본 도면 상에 *표가 있는 부재는 기본 부재의 배근을 반대로 시공하시면 됩니다.

▒ 결과검토 과정

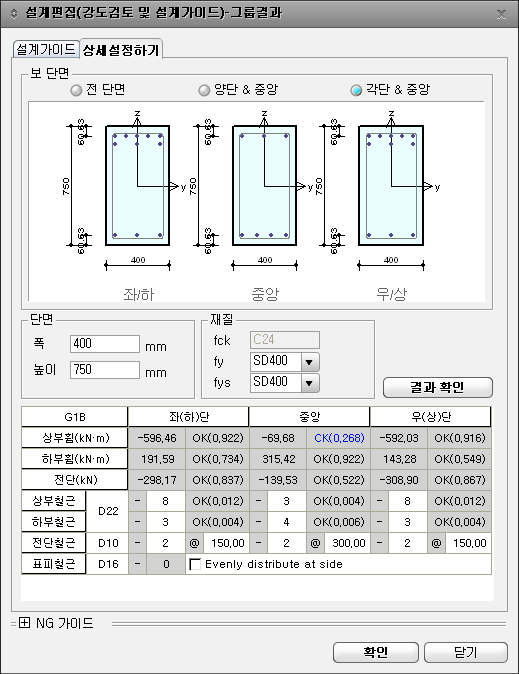

부재를 더블 클릭하면 철근수를 변경할 수 있는 [설계 편집창]이 나타납니다.

수정을 완료한 후 재해석 설계를 수행해야 합니다.

도구막대의 '전처리 모드'아이콘을 선택하여 전처리 모드로 돌아갑니다.

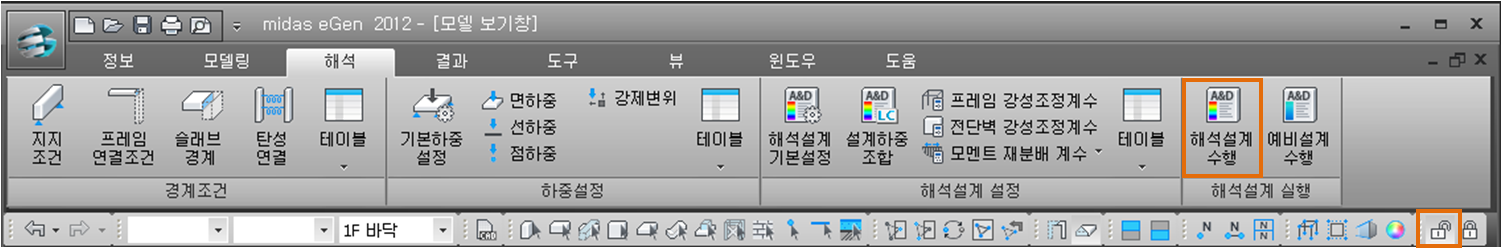

메뉴의 [해석] > [해설설계 실행] > [해설설계 수행]을 재실행하여 변경된 부재정보를 적용하여 정확한 설계결과를 확인 합니다.

▒ FAQ

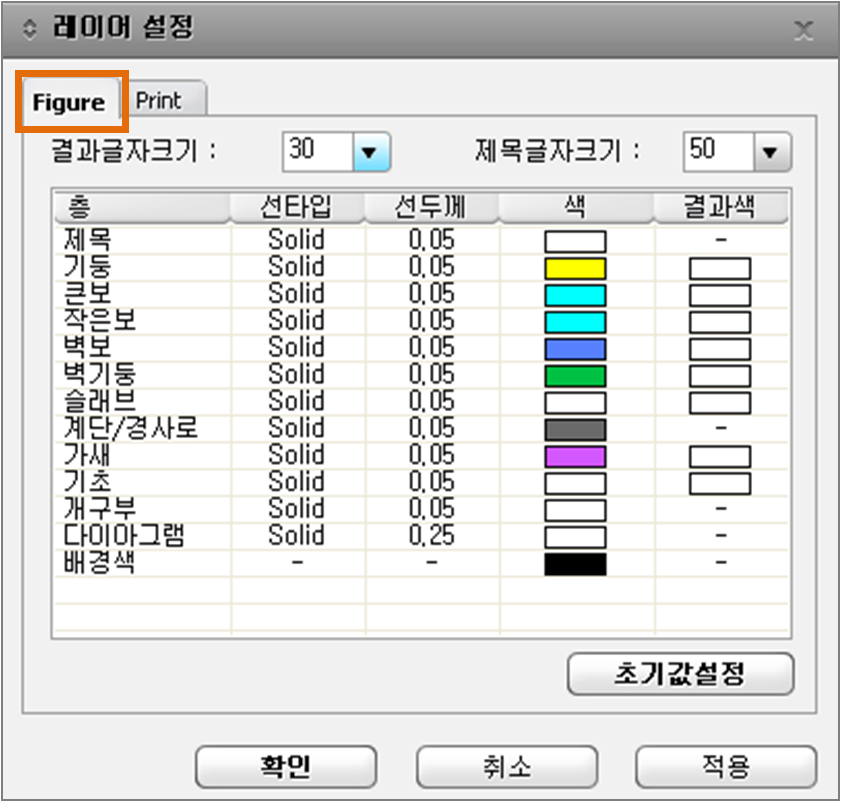

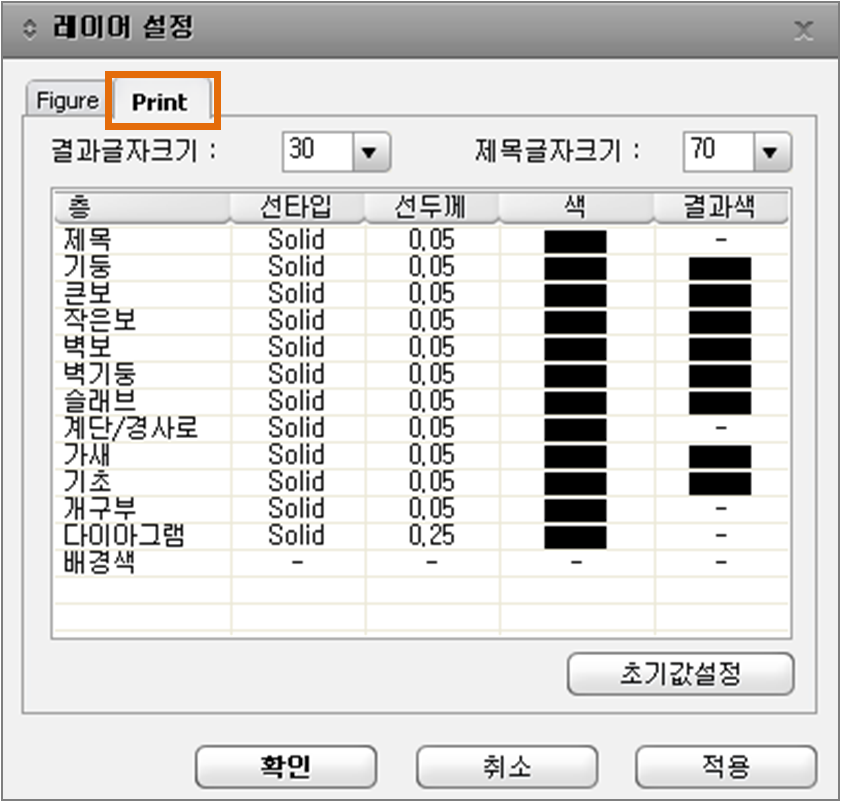

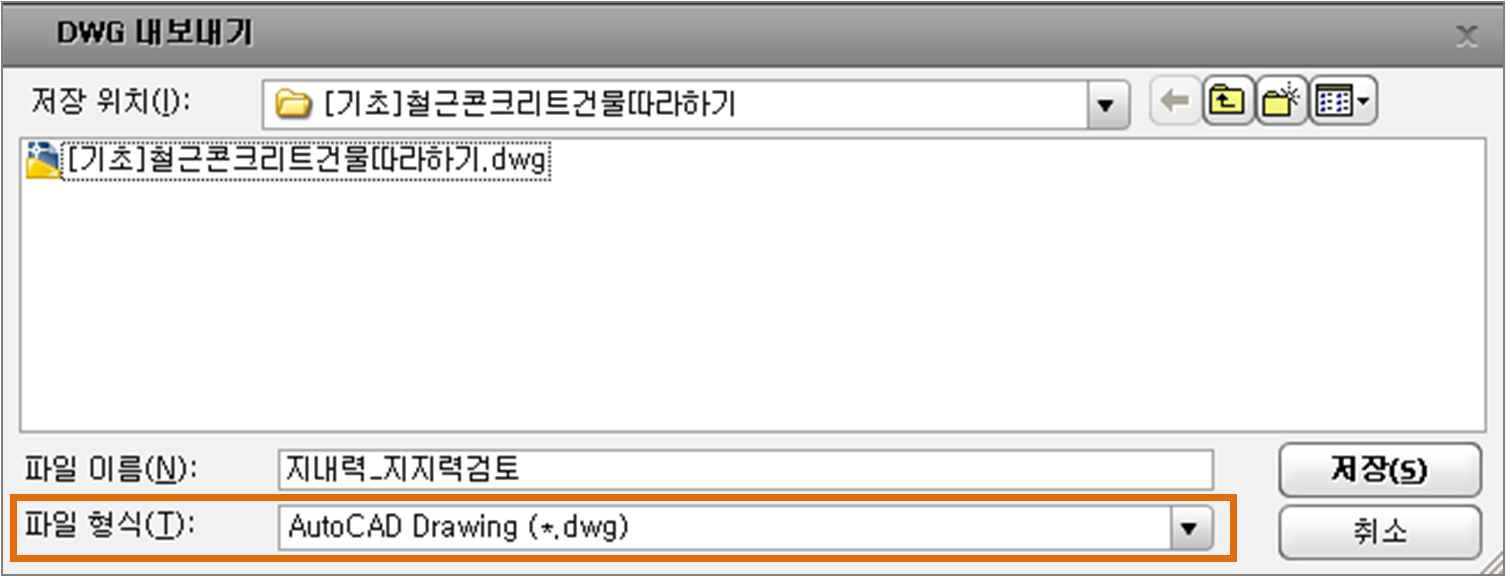

구조평면도를 구조도면 작성에 활용하려면 어떻게 해야 합니까?

부재별 설계 편집창은 어떻게 확인하나요?
