▒ 실행방법
실행경로

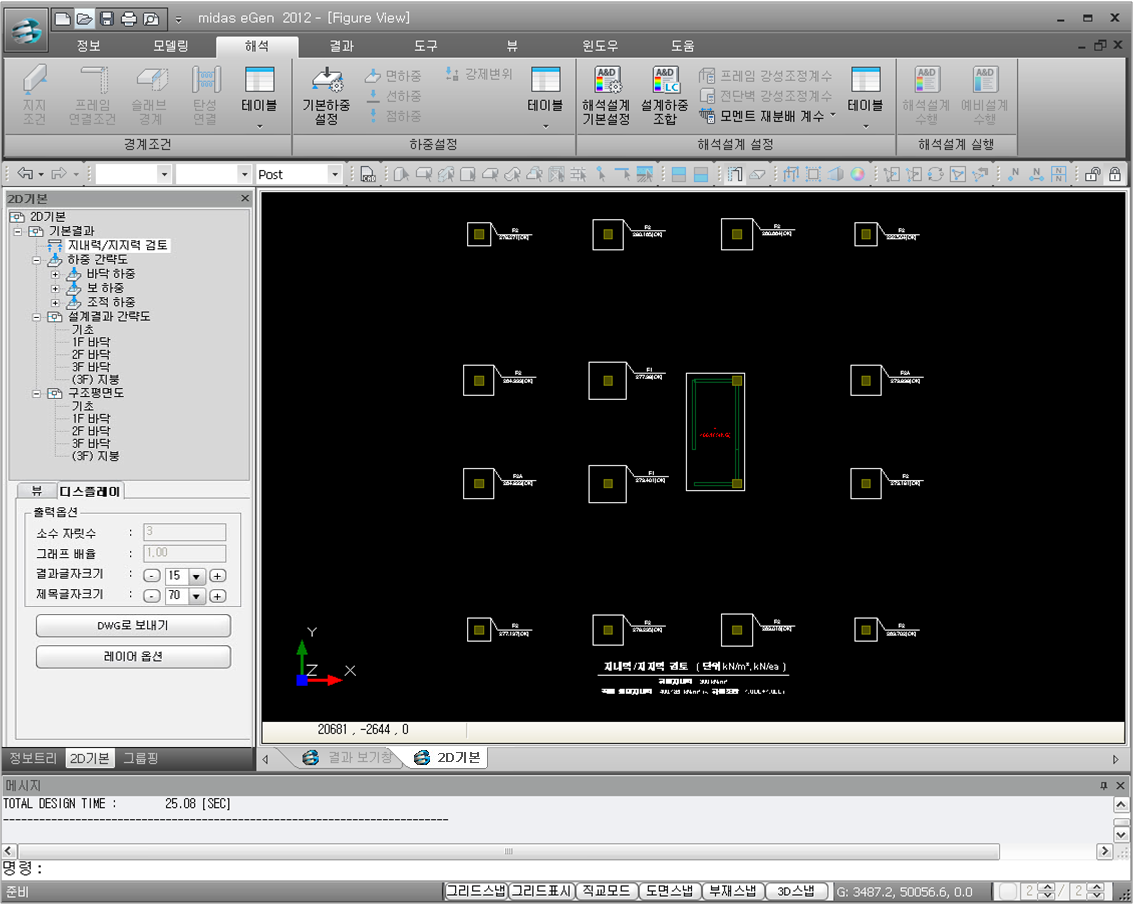

메인 메뉴에서 [윈도우] 탭 > [툴바] 패널 > [2D 기본]
▒ 관련기능
|
지내력/지지력 검토 Bearing Power of Soil / Bearing Capacity Check |
전처리에서 모델링 한 구조물을 해석, 설계하고 그 결과값을 확인하여 사용자가 원하는 결과물을 출력하는 매우 중요한 과정입니다. |
▒ 실행방법 |
|
||||||||
|
실행경로 |
메인 메뉴에서 [윈도우] 탭 > [툴바] 패널 > [2D 기본] |
|||||||
|
|
||||||||
▒ 관련기능 |
|
||||||||
▒ 목차 |
|
|
|
지내력은 상부하중을 지지할 때 기초의 저면적에 생기는 응력을 의미합니다. 지내력 기초의 종류는 독립기초, 줄기초, 매트기초가 이에 해당됩니다.

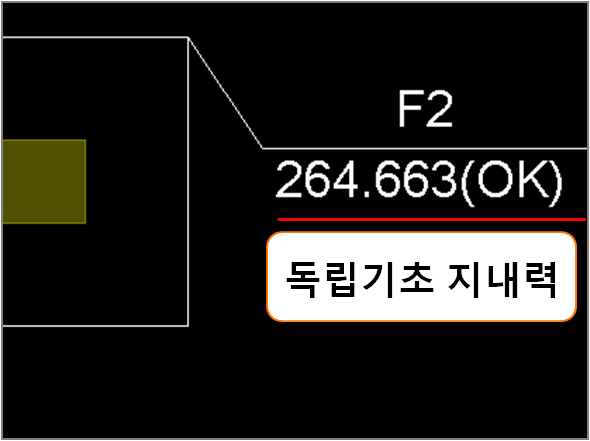

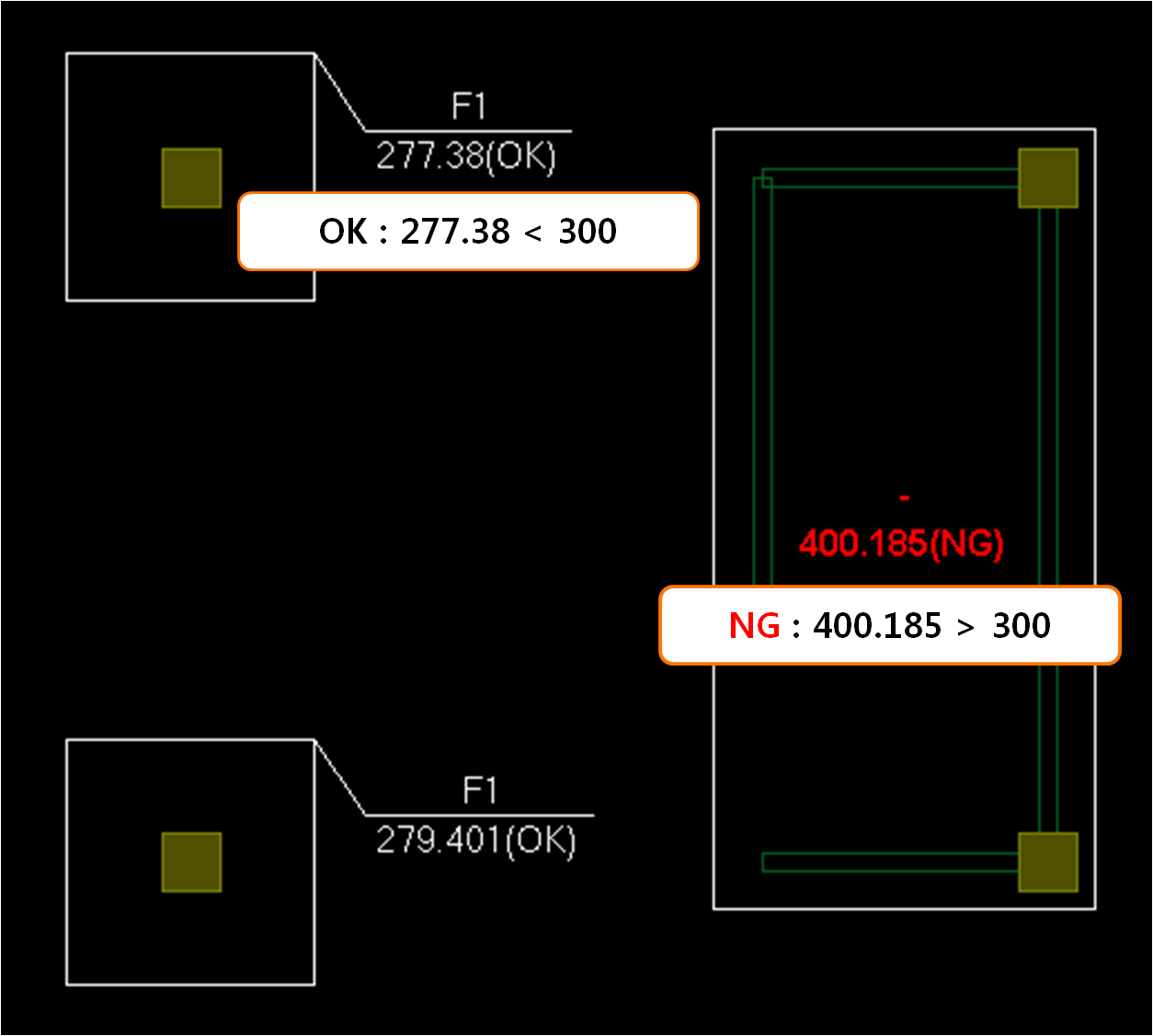

2D기본 결과에서 가장 먼저 확인해야 할 항목으로서, 지내력/지지력이 만족하지 않았을 때에 상위 구조물의 설계결과는 무의미 합니다. 지내력 기초의 경우, 기초 저면에 발생한 지내력은 허용지내력 이하가 되어야 합니다. 지내력/지지력이 NG 일 때에는 기초에 발간색으로 NG가 표시 됩니다.
|
|
|
|
구조물의 소요 지내력(qe) ≤ 허용 지내력(qa) : OK 구조물의 소요 지내력(qe) > 허용 지내력(qa) : NG |
|
|
|

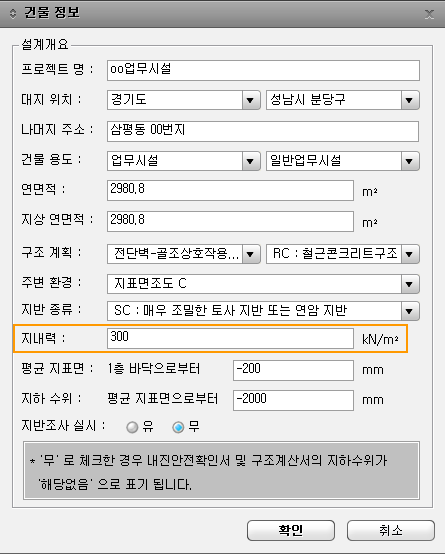

허용 지내력은 [정보] > [프로젝트 정보] > [건물정보]에서 사용자가 입력한 지내력이며 지질조사에 근거한 지내력을 입력해야 합니다. 이 정보는 해석설계 수행 후 기초 면적을 계산할 때 사용되고 2D 기본 > 지내력/지지력 검토 항목에서 보여지는 결과의 기본 데이타 베이스가 됩니다. |
|
|
|
|
|
지내력이 허용지내력을 초과하여 NG가 발생한 경우, 다음과 같은 방법을 적용할 수 있습니다.
1.
독립기초와 줄기초에서 NG가 발생하는 경우는 기초에 편심( (이 방법은 [부재별 설계편집 가이드]에서 다룹니다.) |
|

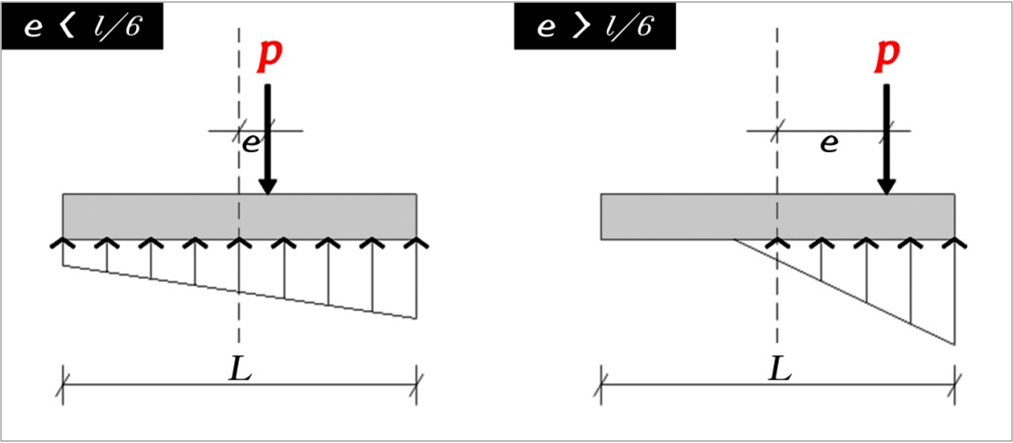

<편심하중을 받는 기초의 접지압>
|
|
2. 지반이 연약지반인 경우 또는 상부하중이 매우 큰 경우, 독립기초의 단면 크기가 지나치게 크다면 독립기초 대신 매트기초 또는 파일기초로 변경하는 것이 좋습니다. (전처리 모델링 과정에서 변경합니다.)

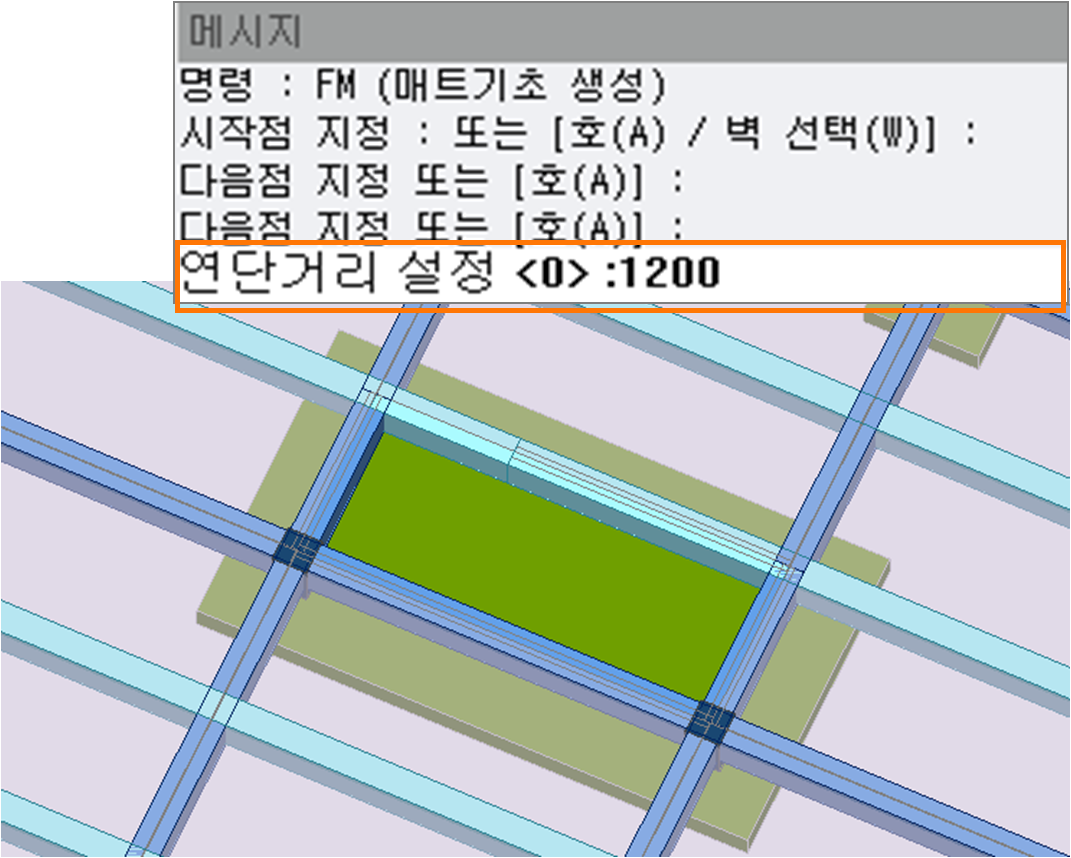

3. 매트기초에서 NG가 발생하는 경우는 대부분 모서리에 있는 기둥에서 NG가 발생하기 때문에 매트생성 시 연단거리를 증가시켜서 해결할 수 있습니다. |
|
기초 저면의 접지압(지내력) 분포 또한 일정하지 않지만 독립기초를 설계하는 경우 허용 지내력을 가정한 다음, 중심축 하중에 대해서는 등분포로 가정하고 편심하중에 대해서는 사다리꼴 또는 삼각형 분포의 접지압이 발생하는 강체로 가정하여 설계합니다.
|
|
|
파일기초의 파일 수는 파일의 허용 지지력과 상부하중의 크기에 따라 정해집니다. 지지력이란 상부층을 지지할 때 파일에 생기는 반력을 의미합니다.
지지력 기초의 종류는 독립기초, 줄파일기초, 매트기초 아래에 파일이 있는 독립파일기초, 줄파일기초, 매트파일기초가 이에 해당됩니다.

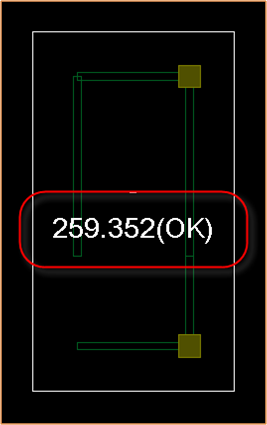

지지력 기초의 경우는 파일에 발생한 지지력이 허용 지지력 이하가 되어야 합니다. 파일기초의 경우는 midas eGen에서 기초 상부의 기둥 또는 벽체의 부재력으로 파일 개수를 계산하기 때문에(아래 이미지 참조) 파일의 지지력은 대부분 허용 지지력 이하가 됩니다. 그러나 기초의 편심이 매우 큰 경우 지지력에서 NG가 발생할 수 있습니다.
|
|
|

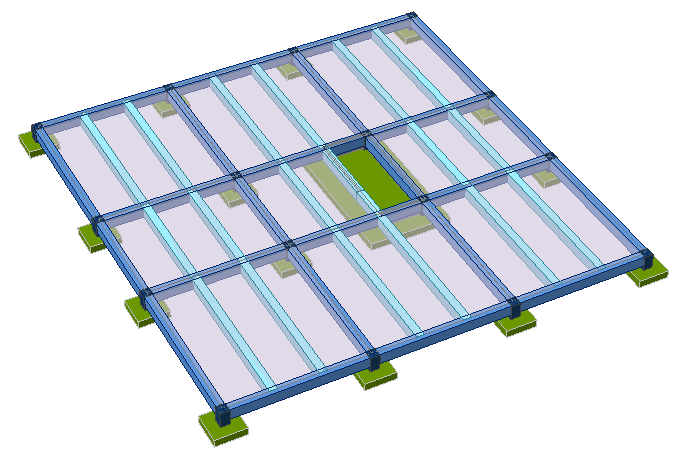

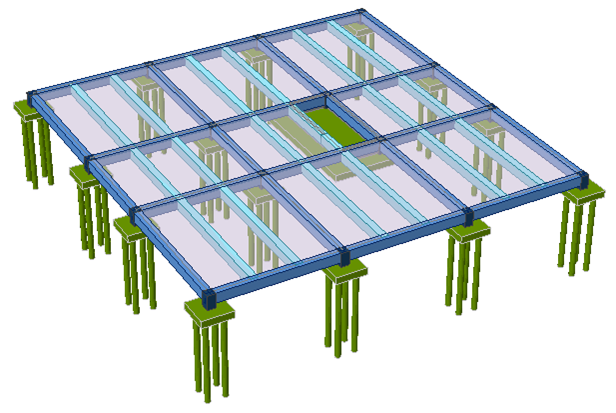

<모델링>
|
|
|

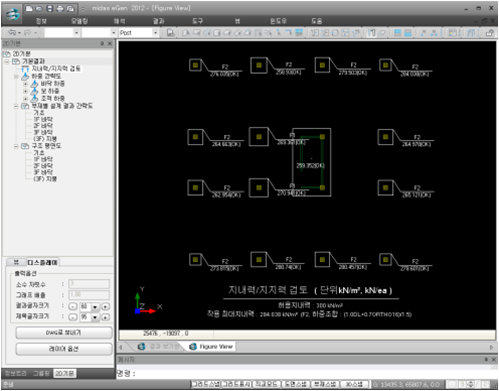

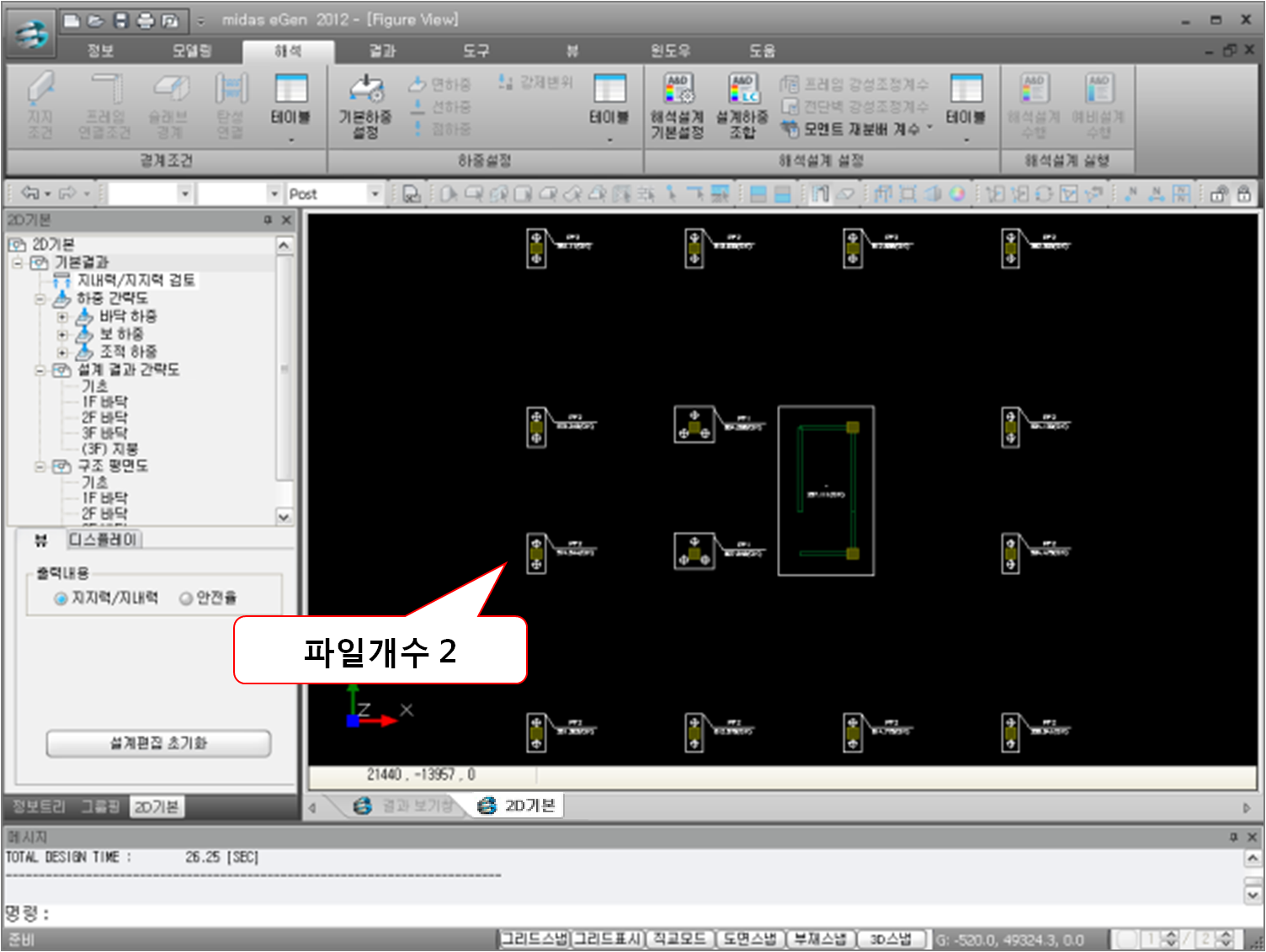

<해석설계 후>
|
|
|
|
|
|
소요 지지력(qe) ≤ 허용 지지력(qa) : OK 소요 지지력(qe) > 허용 지지력(qa) : NG

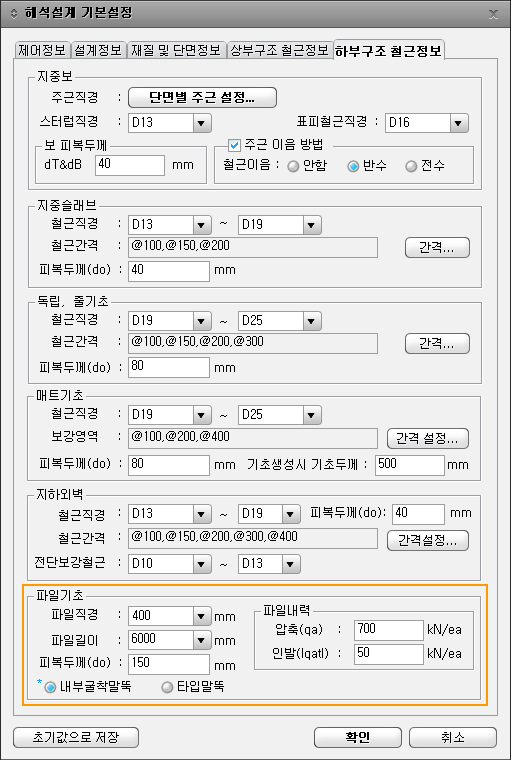

파일의 지지력은 [해석] > [해설설계 기본설정] > [하부구조 철근정보] 탭 > [파일기초] 항목에서 파일의 직경과 파일 한 개의 지지력을 변경할 수 있고 이 정보를 기준으로 지지력을 계산합니다. |
|
|
|
[하부구조 철근정보] 탭 선택 후 [파일기초] 항목의 설정값을 확인합니다.
파일의 지지력을 사용자가 직접 설정할 수 있습니다. |
|
|
|
|
|
|
|
|
|
|
|
|

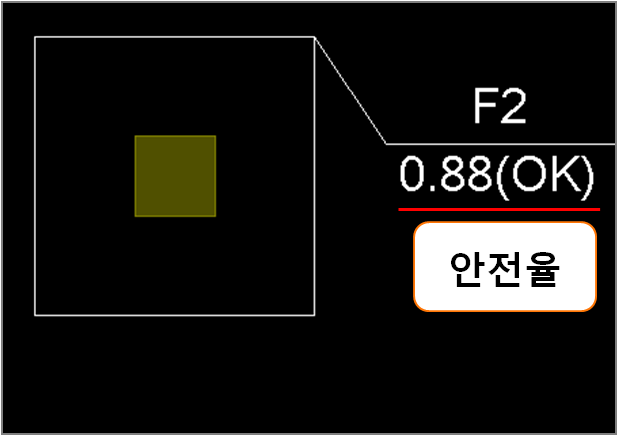

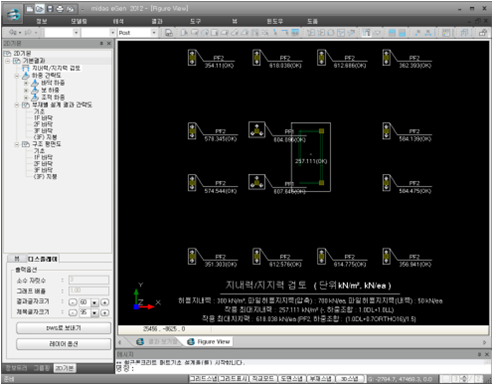

2D기본창에서 지내력/지지력, 안전율을 확인 할 수 있습니다.
|
|
|

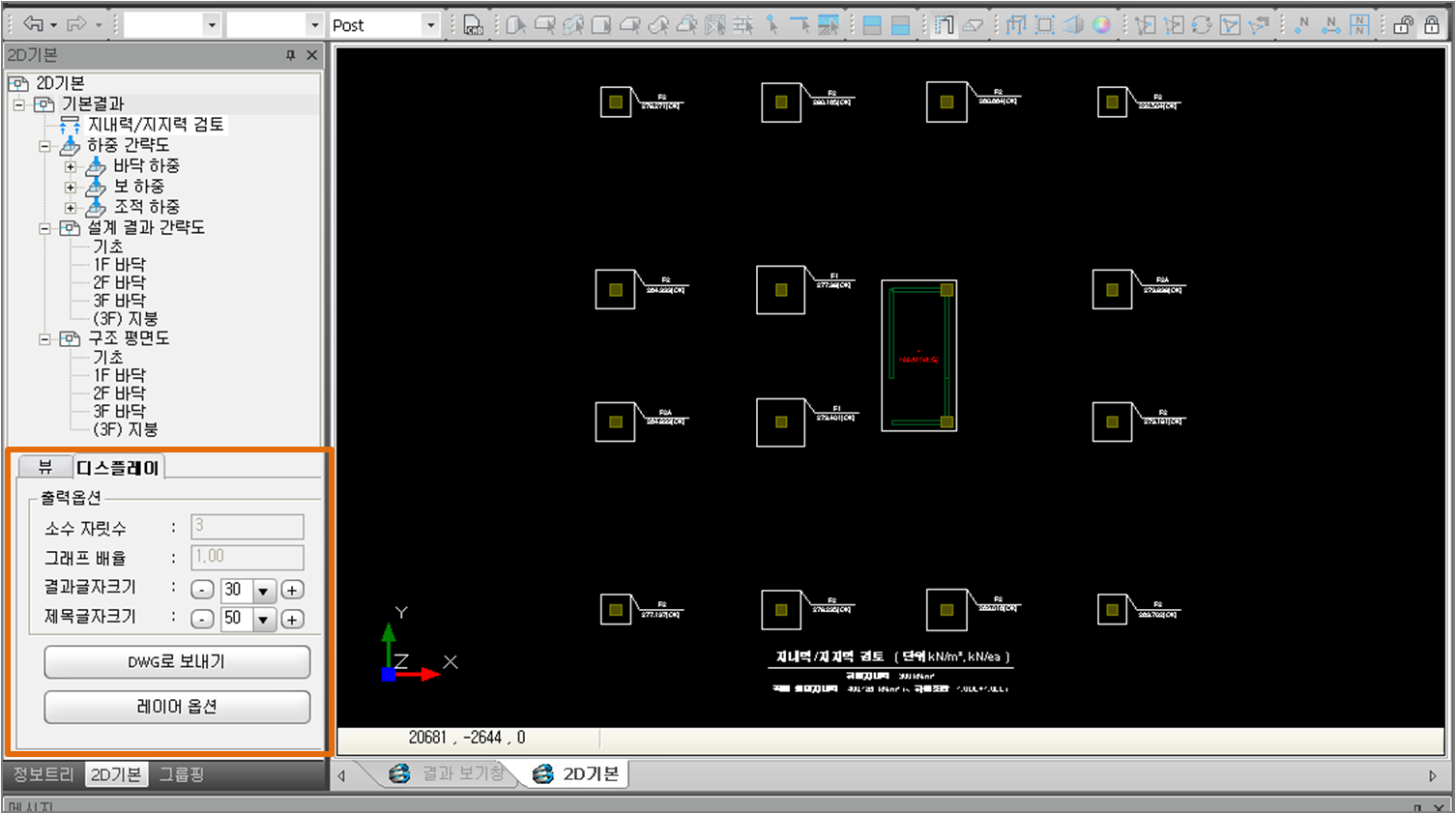

2D기본창에서 보여지는 2D 기본 결과값의 설정 및 CAD 도면으로 저장하는 기능을 제공합니다.
|
|
|
|
|
|
|
|||||||||||||||||||||||
|
|
|
|
|
정의
단위환산(국제 표준 SI 단위계)
)이 기초폭(
)보다 큰 경우에 발생할 수 있습니다.
이 경우는 기초의 편심을 줄이는 방법으로 해결할 수 있습니다.
모델링 과정에서 독립기초 생성 시, 크기가 모두
동일하였으나 해석설계 후 [2D 기본] > [지내력/지지력 검토] 항목을 확인한 결과 각각 다른 크기의 독립기초로
변경되어 있습니다. 그 이유는 무엇인가요?
