생성

지반 및 구조물 재료를 추가합니다. 아래와 같이 총 4가지 타입의 재료중 선택할 수 있으며, 각 재료타입별로 추가할 모델종류를 설정합니다.

각 재료타입별 제공하는 모델종류는 아래와 같습니다. 모델종류에 따라 지반 및 구조재료 특성과 재료의 거동특성이 정의되어 있습니다. 여기서 평면변형률, 솔리드등 지반을 모델링하기 위한 요소에도 Ko영향 및 투수특성이 고려되지 않는 구조재료를 할당할 수 있습니다.

등방성

등방성 재료는 임의의 방향에 대하여 동일한 성질을 가지는 재료로, 대부분의 선형탄성 / 비선형탄성 / 탄소성 등의 재료거동특성을 정의할 때 사용됩니다.

(직교)이방성

자연 지반은 일반적으로 층이 지고 기울어져 있으며, 각 직교방향으로 다른 강성값을 가질 수 있습니다. 혹은, Jointed Rock과 같이 방향에 따라 서로 다른 재료물성을 가지며, 하나의 방향과 다른 방향으로 특정 조건에 구속되어 다르게 거동하는 재료를 정의할 때 사용됩니다.

2차원 등가

2차원 등가선형 해석 전용 모델 입니다. 재료의 비선형성과 비탄성 거동을 고려하기 위해 등가의 선형화 기법을 적용하여 수렴된 강성 및 감쇠비를 이용합니다.

인터페이스 / 말뚝

구조물과 지반사이 상대거동(계면거동)을 모사할 때 적용합니다.

수정/복사/삭제

추가한 재료의 파라미터를 수정하거나, 특정 파라미터만 변경해가며 여러재료를 추가할 때 복사기능을 활용할 수 있습니다.

불러오기/엑셀파일 불러오기/엑셀파일로 내보내기

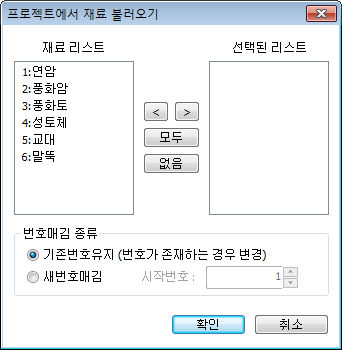

재료/특성이 저장된 다른 모델파일로부터 재료특성을 그대로 불러올 수 있습니다. 기존 프로젝트와 동일한 조건에서 해석을 수행할 때 유용합니다. 재료특성을 불러올 파일을 선택하면 아래와 같이 해당 파일에 저장된 모든 재료리스트가 출력되고 이중 불러올 재료를 선택할 수 있습니다.

이외 입력된 재료특성을 엑셀파일로 내보내거나 불러오기 함으로써 자주 사용되는 재료DB를 구성할 수 도 있습니다.

번호수정

재료별 등록번호를 수정합니다. 추가/삭제를 반복할 경우 등록번호는 최근 추가된 번호+1로 자동설정되므로 이를 정렬할 때 사용할 수 있습니다.

각 재료모델별 입력파라미터 및 거동특성은 아래와 같으며 유한요소 정식화 및 항복형상에 대한 이해를 위해 반드시 해석메뉴얼 Ch.4를 참고해 주시기 바랍니다.

데이터베이스

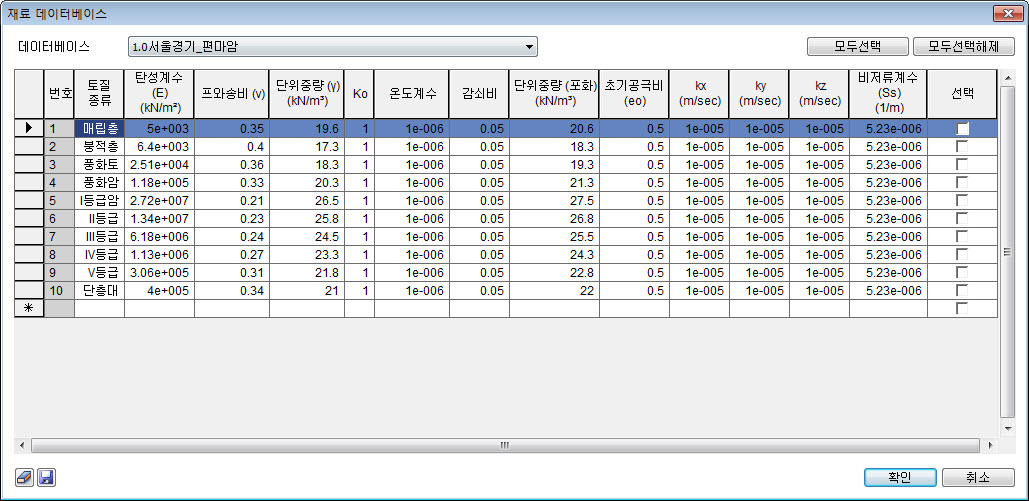

자주 사용되는 재질을 편리하게 입력할 수 있도록 대표적인 물성에 대해 데이터베이스를 제공합니다.

(C:\Program Files\MIDAS\GTS NX\DBase 폴더에서 *.gdb 파일로 관리됩니다.)
