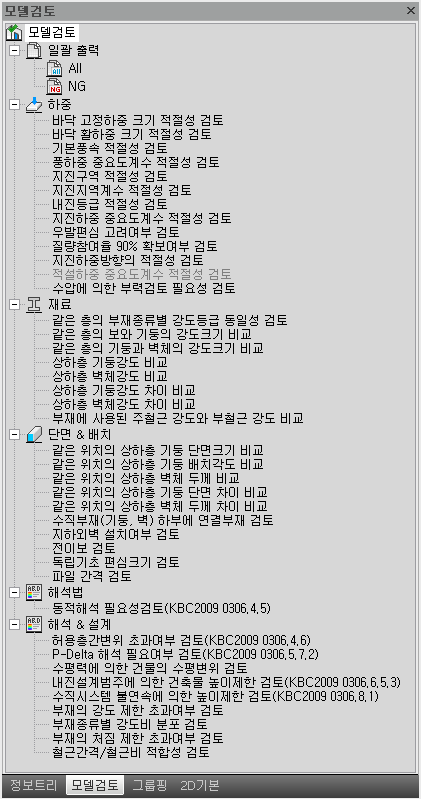

OK          :

슬래브의 고정하중이 [도구] > [검토] > [모델검토] > [하중] 탭의 [고정하중/활하중]에서 설정된 범위내의 값을 만족할 경우입니다.

검토 필요 :

원인

: 슬래브의 고정하중이 [도구] > [검토] > [모델검토] > [하중] 탭의 [고정하중/활하중]에서 설정된 범위내의 값을 벗어났을 경우입니다.

해결

: midas eGen에서 기본값으로 설정된 4~8kN/㎡는 일반적인 RC건물의 바닥 고정하중의 적정 범위입니다.

사용자의 판단에 따라 적정 고정하중 범위를 지정하여 모델검토를 할 수 있습니다.

OK          :

슬래브의 활하중이 [도구] > [검토] > [모델검토] > [하중] 탭의 [고정하중/활하중]에서 설정된 범위내의 값을 만족할 경우입니다.

검토 필요 :

원인

: 슬래브의 활하중이 [도구] > [검토] > [모델검토] > [하중] 탭의 [고정하중/활하중]에서 설정된 범위내의 값을 벗어났을  경우입니다.

해결

: midas eGen에서 기본값으로 설정된 2~5kN/㎡는 KBC2009 0303.2에 따라 일반적인 근린생활시설의 적정 활하중 범위입니다.

구조물의 용도에 따라 적정 활하중 범위를 지정하여 모델검토를 할 수 있습니다.

OK          :

[정보] > [프로젝트 정보] > [건물정보]에서 설정한 건물 위치(대지위치)에 따라 KBC2009 <표 0305.5.1> 및 [그림 0305.5.1]에 의해 계산된 기본풍속과 [해석] > [하중설정] > [기본하중설정] > [풍하중]의 기본풍속을 비교하여 맞게 입력된 경우입니다.

검토 필요 :

원인

: [정보] > [프로젝트 정보] > [건물정보]에서 설정한 건물 위치(대지위치)에 따라 KBC2009 <표 0305.5.1> 및 [그림 0305.5.1]에 의해 계산된 기본풍속과 [해석] > [하중설정] > [기본하중설정] > [풍하중]의 기본풍속을 비교하여 다르게 입력된 경우입니다.

해결

: [해석] > [하중설정] > [기본하중설정] > [풍하중] 탭에서 기본풍속을 건물의 지역에 맞게 입력합니다.

사용자 임의대로 다른 값을 입력한 경우는 모델검토 필요 여부와 관계없이 진행하면 됩니다.

OK          :

[정보] > [프로젝트 정보] > [건물정보]에서 설정한 건물의 연면적과 건물용도에 따라 KBC2009 <표 0305.5.6>에 의해 계산된 풍하중 중요도계수와 [해석] > [하중설정] > [기본하중설정] > [일반사항] 탭의 풍하중 중요도계수를 비교하여 맞게 입력된 경우입니다.

검토 필요 :

원인

: [정보] > [프로젝트 정보] > [건물정보]에서 설정한 건물의 연면적과 건물용도에 따라 KBC2009 <표 0305.5.6>에 의해 계산된 풍하중 중요도계수와 [해석] > [하중설정] > [기본하중설정] > [일반사항] 탭의 풍하중 중요도계수를 비교하여 다르게 입력된 경우입니다.

해결

: [해석] > [하중설정] > [기본하중설정] > [일반사항] 탭에서 풍하중 중요도계수를 건물의 지역에 맞게 입력합니다.

사용자 임의대로 다른 값을 입력한 경우는 모델검토 필요 여부와 관계없이 진행하면 됩니다.

OK          :

[정보] > [프로젝트 정보] > [건물정보]에서 설정한 건물 위치(대지위치)에 따라 KBC2009 <표 0306.3.1>에 의해 계산된 지진구역과 [해석] > [하중설정] > [기본하중설정] > [지진하중]의 지진구역을 비교하여 맞게 입력된 경우입니다.

검토 필요 :

원인

: [정보] > [프로젝트 정보] > [건물정보]에서 설정한 건물 위치(대지위치)에 따라 KBC2009 <표 0306.3.1>에 의해 계산된 지진구역과 [해석] > [하중설정] > [기본하중설정] > [지진하중]의 지진구역을 비교하여 다르게 입력된 경우입니다.

해결

:  [해석] > [하중설정] > [기본하중설정] > [지진하중] 탭의 설계 스펙트럼 정보에 지진구역을 KBC 2009 기준에 맞게 입력해야 합니다.

OK          :

[정보] > [프로젝트 정보] > [건물정보]에서 설정한 건물 위치(대지위치)에 따라 KBC2009 <표 0306.3.1>에 의해 계산된 지역계수와 [해석] > [하중설정] > [기본하중설정] > [지진하중]의 지역계수를 비교하여 맞게 입력된 경우입니다.

검토 필요 :

원인

: [정보] > [프로젝트 정보] > [건물정보]에서 설정한 건물 위치(대지위치)에 따라 KBC2009 <표 0306.3.1>에 의해 계산된 지역계수와 [해석] > [하중설정] > [기본하중설정] > [지진하중]의 지역계수를 비교하여 다르게 입력된 경우입니다.

해결

: [해석] > [하중설정] > [기본하중설정] > [지진하중] 탭의 설계 스펙트럼 정보에 지역계수를 KBC 2009 기준에 맞게 입력해야 합니다.

OK          :

[정보] > [프로젝트 정보] > [건물정보]에서 입력된 건물용도와 연면적으로 중요도를 자동으로 판단하여 [해석] > [하중설정] > [기본하중설정] > [일반사항] 탭의 내진등급과 비교하여 적절히 입력되었을 경우입니다.

검토 필요 :

원인

: [정보] > [프로젝트 정보] > [건물정보]에서 입력된 건물용도와 연면적으로 중요도를 자동으로 판단하여 [해석] > [하중설정] > [기본하중설정] > [일반사항] 탭의 내진등급과 비교하여 다르게 입력된 경우입니다.

해결

: [해석] > [하중설정] > [기본하중설정] > [일반사항] 탭에서 내진등급을 건물의 지역에 맞게 입력합니다.

사용자 임의대로 다른 값을 입력한 경우는 모델검토 필요 여부와 관계없이 진행하면 됩니다.

OK          :

[정보] > [프로젝트 정보] > [건물정보]에서 입력된 건물용도와 연면적으로 중요도를 자동으로 판단하여 [해석] > [하중설정] > [기본하중설정] > [일반사항] 탭의 지진하중 중요도 계수값과 비교하여 적절히 입력되었을 경우입니다.

검토 필요 :

원인

: [정보] > [프로젝트 정보] > [건물정보]에서 입력된 건물용도와 연면적으로 중요도를 자동으로 판단하여 [해석] > [하중설정] > [기본하중설정] > [일반사항] 탭의 지진하중 중요도 계수값과 비교하여 다르게 입력된 경우입니다.

해결

: [해석] > [하중설정] > [기본하중설정] > [일반사항] 탭에서 지진하중 중요도 계수를 건물의 지역에 맞게 입력합니다.

사용자 임의대로 다른 값을 입력한 경우는 모델검토 필요 여부와 관계없이 진행하면 됩니다.

OK          :

우발편심을 고려한 경우입니다.

midas eGen 프로그램의 기본값으로 [해석] > [하중설정] > [기본하중설정] > [지진하중] 탭에서 우발편심을 고려하게 되어있습니다.

검토 필요 :

원인

: 사용자가 임의로 우발편심을 고려하지 않도록 check off한 경우입니다.

해결

: 격막이 유연하지 않을 경우 수평비틀림모멘트를 고려하기 위해 우발편심을 고려해야 합니다.

기본값으로 [해석] > [하중설정] > [기본하중설정] > [지진하중] 탭에서 우발편심을 고려하게 되어있으나 사용자가 임의로 check off했을 경우는 모델검토 필요 여부에 관계 없이 진행해도 됩니다.

OK          :

구조물의 동적 특성을 파악하는 매우 중요한 특성 값 중에 하나 입니다. 일반적인 저층 구조물의 질량 참여율은 10차 모드 이내에서 90%의 질량참여율 확보를 보이고 있습니다.

검토 필요 :

원인

: 구조물의 모드 방향이 불분명한 비정형 구조물이나, 모델링 실수로 인해 주로 발생합니다.

해결

: [결과] > [시스템 결과] > [변위] 결과를 통해 비정상적으로 변위가 크게 발생한 부분을 확인하여 모델링을 수정해 주시면 됩니다. 그 이외에 극히 비정형 구조물인 경우에 질량 참여율이 90%를 확보하지 못하는 경우도 있습니다.

OK          :

KBC2009 0306.8.4에 의해 내진설계범주 B에 적절하게 직교 2방향의 지진하중을 적용한 경우입니다.

검토 필요 :

원인

: KBC2009 0306.8.4에 의해 내진설계범주 C 또는 D인 경우에는 직교효과를 고려해야 합니다.

해결

: 내진설계범주에 따라 직교효과 고려여부가 결정됩니다.

내진설계범주 A인 경우

KBC2009 0306.8.4에 의한 지진하중방향 제어 대상이 아닙니다.

내진설계범주 B인 경우

OK : KBC2009 0306.8.4에 의해 내진설계범주 B에 적절하고, 직교 2방향의 지진하중을 적용한 경우입니다.

내진설계범주 C, D인 경우

직교효과를 체크하지 않은 경우

NG : KBC2009 0306.8.4에 의해 내진설계범주 C 또는 D인 경우에는 직교효과를 고려해야 합니다.

OK          :

[정보] > [프로젝트 정보] > [건물정보]에서 입력된 건물 위치(대지위치)에 따라 KBC2009 <표 0304.3.4>에 의해 계산된 적설하중 중요도계수를 자동으로 판단하여 [해석] > [하중설정] > [기본하중설정] > [일반사항] 탭의 적설하중 중요도계수와 비교하여 적절히 입력되었을 경우입니다.

검토 필요 :

원인

: [정보] > [프로젝트 정보] > [건물정보]에서 입력된 건물 위치(대지위치)에 따라 KBC2009 <표 0304.3.4>에 의해 계산된 적설하중 중요도계수를 자동으로 판단하여 [해석] > [하중설정] > [기본하중설정] > [일반사항] 탭의 적설하중 중요도계수와 비교하여 다르게 입력되었을 경우입니다.

해결

: [해석] > [하중설정] > [기본하중설정] > [일반사항] 탭에서 적설하중 중요도계수를 건물의 지역에 맞게 입력합니다.

사용자 임의대로 다른 값을 입력한 경우는 모델검토 필요 여부와 관계없이 진행하면 됩니다.

OK          :

지하수위 아래에 있는 모든 매트기초에 대해 건물자중과 수압에 의한 부력을 검토하여 건물자중이 클 경우입니다.

판단조건

매트기초의 고정하중의 반력 ≥ 수압(지하수위로부터 기초저면까지의 높이 X 매트기초 면적)

검토 필요 :

원인

: 지하수위 아래에 있는 모든 매트기초에 대해 건물자중과 수압에 의한 부력을 검토하여 건물자중이 적을 경우입니다.

이 경우 건물이 수압에 의해 배처럼 뜰 위험이 있습니다.

판단조건

매트기초의 고정하중의 반력 < 수압(지하수위로부터 기초저면까지의 높이 X 매트기초 면적)

해결

: 건물 자중보다 수압이 큰 경우입니다.

기초에 부력 발생의 위험이 있으니 구조물의 자중을 증가하거나 앵커 설치를 권장합니다.

OK          :

[정보] > [프로젝트 정보] > [구조정보]에서 입력한 층별 재질등급과 모델링된 부재의 재질 등급이 동일한 경우입니다.

검토 필요 :

원인

: [정보] > [프로젝트 정보] > [구조정보]에서 입력한 층별 재질등급과 모델링된 부재의 재질 등급이 다른 경우입니다.

해결

: 일반적으로 구조 실무에서는 같은층에 있는 부재는 같은 재질등급을 사용합니다.

[정보] > [프로젝트 정보] > [구조정보]에서 재질등급을 동일하게 변경해야 합니다.

OK          :

같은 층의 보와 기둥의 재질강도가 동일한 경우입니다.

검토 필요 :

원인

: 같은 층의 보와 기둥의 재질강도가 다른 경우입니다.

해결

: 일반적으로 구조 실무에서 중저층 구조물의 인접한 보와 기둥의 재질강도는 동일한 등급을 사용합니다.

OK          :

같은 층의 기둥과 벽체의 재질강도가 동일한 경우입니다.

검토 필요 :

원인

: 같은 층의 기둥과 벽체의 재질강도가 다른 경우입니다.

해결

: 일반적으로 구조 실무에서 중저층 구조물의 인접한 기둥과 벽체의 재질강도는 동일한 등급을 사용합니다.

OK          :

아래층 기둥의 재료강도가 상부층 기둥의 재료강도보다 큰 경우입니다.

검토 필요 :

원인

: 아래층 기둥의 재료강도가 상부층 기둥의 재료강도보다 작을 경우입니다.

해결

: 일반적으로 구조 실무에서는 아래층 기둥의 재료강도를 상부층 기둥의 재료강도보다 크게 합니다.

OK          :

아래층 벽체의 재료강도가 상부층 벽체의 재료강도보다 큰 경우입니다.

검토 필요 :

원인

: 아래층 벽체의 재료강도가 상부층 벽체의 재료강도보다 작을 경우입니다.

해결

: 일반적으로 구조 실무에서는 아래층 벽체의 재료강도를 상부층 벽체의 재료강도보다 크게 합니다.

OK          :

인접한 상부층과 하부층의 기둥 재료강도가 2등급 이상 차이나지 않는 경우입니다.

검토 필요 :

원인

: 인접한 상부층과 하부층의 기둥 재료강도가 2등급 이상 차이나는 경우입니다.

해결

: 일반적으로 구조 실무에서 중저층 구조물의 인접한 기둥의 재질강도는 동일한 등급을 사용합니다.

OK          :

인접한 상부층과 하부층의 벽체 재료강도가 2등급 이상 차이나지 않는 경우입니다.

검토 필요 :

원인

: 인접한 상부층과 하부층의 기둥 재료강도가 2등급 이상 차이나는 경우입니다.

해결

: 일반적으로 구조 실무에서 중저층 구조물의 인접한 벽체의 재질강도는 동일한 등급을 사용합니다.

OK          :

주철근의 재료강도가 부철근 재료강도보다 크거나 같은 경우입니다.

검토 필요 :

원인

: 주철근 재료강도가 부철근 재료강도보다 작은 경우입니다.

해결

: 일반적으로 주철근의 재료강도를 부철근보다 크거나 같게 합니다.

[해석] > [해석설계설정] > [해석설계 기본설정] > [재질 및 단면정보]에서 확인 후 변경해야 합니다.

OK          :

상부층의 기둥 단면 크기가 하부층의 단면 크기보다 같거나 작을 경우입니다.

검토 필요 :

원인

: 상부층의 기둥 단면 크기가 하부층의 단면 크기보다 클 경우입니다.

해결

: 일반적으로 상부층의 기둥 단면 크기는 하부층의 단면 크기보다 같거나 작게합니다.

OK          :

상하층 기둥 단면의 베타 앵글이 같은 경우입니다.

검토 필요 :

원인

: 같은 위치의 상하층 기둥 단면의 베타 앵글이 다른 경우입니다.

해결

: 상하층 기둥 단면의 베타 앵글을 확인하시고, 의도적이지 않는 각도인 경우는 수정해 주시기 바랍니다.

OK          :

상부층의 벽체 단면 크기가 하부층의 단면 크기보다 같거나 작을 경우입니다.

검토 필요 :

원인

: 상부층의 벽체 단면 크기가 하부층의 단면 크기보다 클 경우입니다.

해결

: 일반적으로 상부층의 벽체 단면 크기는 하부층의 단면 크기보다 같거나 작게합니다.

OK          :

같은 위치에 있는 상하부 기둥의 단면차이가 사용자가 입력한 범위를 벗어나지 않은 경우입니다.

[도구] > [검토] > [모델검토] > [단면 & 배치] 탭에 제한값을 설정할 수 있습니다.(기본값 : 200mm)

검토 필요 :

원인

: 같은 위치에 있는 상하부 기둥의 단면차이가 사용자가 입력한 범위를 벗어난 경우입니다.

해결

: 일반적으로 200mm를 넘지 않도록 부재 단면 크기를 변경하여 단면차이를 줄여야 합니다.

부득이하게 단면차이를 두어야 하는 경우 [도구] > [검토] > [모델검토] > [단면 & 배치] 탭에서 제한값을 수정하면 됩니다.(기본값 : 200mm)

OK          :

같은 위치에 있는 상하부 벽체의 단면차이가 사용자가 입력한 범위를 벗어나지 않은 경우입니다.

검토 필요 :

원인

: 같은 위치에 있는 상하부 벽체의 단면차이가 사용자가 입력한 범위를 벗어난 경우입니다.

해결

: 일반적으로 200mm를 넘지 않도록 부재 단면 크기를 변경하여 단면차이를 줄여야 합니다.

부득이하게 단면차이를 두어야 하는 경우 [도구] > [검토] > [모델검토] > [단면 & 배치] 탭에서 제한값을 수정하면 됩니다.(기본값 : 200mm)

OK          :

수직부재 하부에 보, 기둥, 슬래브 또는 기초 등의 부재 연결이 적절히 모델링된 경우입니다.

검토 필요 :

원인

: 수직부재 하부에 보, 기둥, 슬래브 또는 기초 등의 부재가 연결되어야 하는데, 연결된 부재 또는 지지조건이 없는 경우입니다.

해결

: 수직부재 하부에 있는 부재나 지지조건 등을 확인해야 합니다.

OK          :

[정보] > [프로젝트 정보] > [층별정보]에서 지하층을 입력하고 지하층에 모델링 된 벽체에 [토압/수압부재 지정]을 하여 지하외벽이 설정된 경우입니다.

검토 필요 :

원인

: [정보] > [프로젝트 정보] > [층별정보]에서 지하층을 입력하였지만 지하층에 모델링 된 벽체에 [토압/수압부재 지정]을 하지 않아 지하외벽으로 설정된 부재가 없는 경우입니다.

해결

: 지하층에 흙에 접하는 벽체가 있다면 [모델링] > [특성] > [특성지정] > [토압/수압부재 지정] 기능으로 지하외벽으로 설정해야 합니다.

OK          :

[정보] > [프로젝트 정보] > [구조정보]에서 전이층을 체크하고 설정된 전이층에 맞게 보 부재에 [전이보 지정]을 했을 경우입니다.

검토 필요 :

원인

: [정보] > [프로젝트 정보] > [구조정보]에서 전이층을 체크했지만 설정된 전이층에 전이보로 지정된 보 부재가 없거나 전이보는 지정하였지면 [구조정보]에서 전이보가 지정된 층에 맞게 전이층을 체크하지 않은 경우입니다.

해결

: [정보] > [프로젝트 정보] > [구조정보]에 전이층을 체크하고 설정된 천이층에 맞게 보 부재에도 [전이보 지정]을 해야합니다.

OK          :

독립기초 편심이 기초 크기의 1/12 이하일 경우입니다.

검토 필요 :

원인

: 독립기초 편심이 기초 크기의 1/12을 초과하는 경우입니다.

해결

: 독립기초의 편심을 조절해야 합니다.

대지 경계선으로 인해 독립기초의 편심을 변경할 수 없는 경우는 독립기초 주변에 보를 연결해 복합 기초로써 설계해야 합니다.

OK          :

모든 파일의 간격이 제한값([해석] > [해석설계설정] > [해석설계 기본설정] > [하부구조 철근정보]의 파일 직경) 이상으로 만족하는 경우입니다.

검토 필요 :

원인

: 파일 간격이 제한값 미만일 경우입니다.

해결

: 파일 간격을 조정해야 합니다.

파일 중심 및 연단 간격 계산

파일 중심간 간격 < 2.5 * 파일직경(D)

파일 연단 간격 < 1.25 * 파일직경(D)

평면비정형 5개 타입과 수직비정형 5개 타입의 정형/비정형을 근거로 동적해석을 해야 하는 건물인지, 정적적해석만 수행해도 허용되는지를 검토합니다.

OK          :

층간 변위차가 KBC2009에 지정한 값 이하일 경우입니다.

검토 필요 :

원인

: 층간 변위차가 KBC2009에 지정한 값을 초과했을 경우입니다.

해결

: 층간변위를 제어할 수 있도록 구조 시스템을 개선해야 합니다. 또는 수직부재(기둥, 벽)의 상부가 고정되어있지 않은 경우(파라펫을 구조부재로 모델링 했을 경우) NG가 발생합니다. 파라펫과 같은 구조는 비구조 벽체로 모델링 해야합니다.

OK          :

KBC2009 기준에 맞게 계산된 안정계수 값이 0.1 이하일 경우입니다.

검토 필요 :

원인

: KBC2009 기준에 맞게 계산된 안정계수 값이 0.1을 초과할 경우입니다.

해결

: 층전단력과 모멘트로 인한 부재력 및 층간변위의 산정에 P-Delta 효과를 고려하거나 층간변위를 제어할 수 있도록 구조 시스템을 개선해야 합니다.

P-Delta 해석 필요여부 검토는 어떻게 해결하나요?

OK          :

횡하중에 대하여 수평변위가 지정한 허용 범위 내에 있어 만족하는 경우입니다.

검토 필요 :

원인

: 횡하중에 대하여 수평변위가 지정한 허용 범위를 초과한 경우입니다.

해결

: 횡하중에 대한 저항 부재의 보강 또는 추가가 필요합니다.

OK          :

건축물의 높이 60m이하를 만족하는 경우입니다.

검토 필요 :

원인

: 구조형식이 내력벽 시스템 / 모멘트-저항골조 시스템 / 전단벽-골조 상호작용 시스템인 경우 건물 높이가 60m를 초과할 경우입니다.

해결

: 높이를 조절하거나 구조 시스템 변경이 필요합니다.

OK          :

약층의 강도가 바로 위층 강도의 65% 이상인 경우입니다.(구조물의 높이제한을 받지 않습니다.)

검토 필요 :

원인

: 약층의 강도가 바로 위층 강도의 65% 미만인 경우입니다.

(KBC2009 기준에 의해 구조물 높이가 2층 또는 9m 이하가 되어야 합니다.)

해결

: 원직적으로 하부층의 수직 부재량을 증가시키거나 상부층의 수직 부재량을 감소시키지만 특별지진하중 적용시에는 높이제한을 받지 않습니다.

수직시스템 불연속에 의한 높이제한은 어떻게 해결하나요?

OK          :

모든 층과 모든 부재에서 강도비 NG가 없는 경우입니다.

검토 필요 :

원인

: 강도비에 NG 부재가 있는 경우입니다.

해결

: NG 부재를 단면, 철근 또는 위치 변경으로 NG 부재를 OK로 만들어야 합니다.

전층의 모든 부재 타입별로 설계결과 강도비를 그래프로 출력합니다.

최상단의 [일괄출력]의 All을 더블클릭하면 모델검토서가 나타나며 모델검토서에서 강도비 그래프를 확인 할 수 있습니다.

OK          :

부재의 처짐 제한에 만족하는 경우입니다.

검토 필요 :

원인

: [결과] > [부재별 결과] > [테이블] > [처짐]의 [보/슬래브] 탭에서 부재의 처짐이 제한값을 초과한 경우입니다.

해결

: 스팬을 줄이거나 단면을 조정하기를 권장합니다.

OK          :

KBC2009 기준에 의거하여 계산상 철근간격/철근비가 만족하는 경우입니다.

검토 필요 :

원인

: KBC2009 기준에 의거하여 계산상 철근간격/철근비가 미달 또는 초과한 경우입니다.

해결

: 철근 간격/철근비가 미달 또는 초과한 부재는 설계 편집창의 철근 간격/철근량 조절을 통해 수정해야 합니다.
