midas Civil 의 text 데이터인 mc t파일을 비롯한 여러가지 구조해석 프로그램의 데이터 파일을 읽어들입니다.

메인 메뉴에서 [File] 탭 > [Import] > [midas Civil MCT File]

메인 메뉴에서 [File] 탭 > [Import] > [Nodal Results(for GTS)]

메인 메뉴에서 [File] 탭 > [Import] > [AutoCAD DXF File]

메인 메뉴에서 [File] 탭 > [Import] > [SAP2000(V6, V7) File]

메인 메뉴에서 [File] 탭 > [Import] > [SAP2000(V8) File]

메인 메뉴에서 [File] 탭 > [Import] > [STAAD2000 File]

메인 메뉴에서 [File] 탭 > [Import] > [SRAAD2002 File]

메인 메뉴에서 [File] 탭 > [Import] > [MSC Nastran File]

메인 메뉴에서 [File] 탭 > [Import] > [Lusas DAT File]

• MIDAS/Civil MCT File : MIDAS/Civil 의 Text 입력파일인 MCT 파일을 읽어들입니다.

• Nodal Results (for GTS) : 이 기능을 통해 사용자는 Point Spring Support의 다중 선형 함수를 GTS NX에서 Midas Civil으로 가져올 수 있습니다.

• AutoCAD DXF File : AutoCAD의 DXF 파일을 읽어들입니다.

DXF 파일을 import 할 때 레이어로 모델을 생성할 수 있습니다.

DXF 파일 import 중에 요소 형상 에러(예를들어 overlapping nodes)의 경우에도, 프로그램이 오류가 있는 부분을 무시하므로 import가 실행될 수 있습니다. Message window에 다음과 같은 에러 메세지가 표시됩니다. "[WARNING] Invalid Node (No.XX) is skipped!", "[WARNING] Invalid Element (No.XX) is skipped!"

Polyline을 가져올 수 없습니다. Polyline을 선으로 분할 합니다.

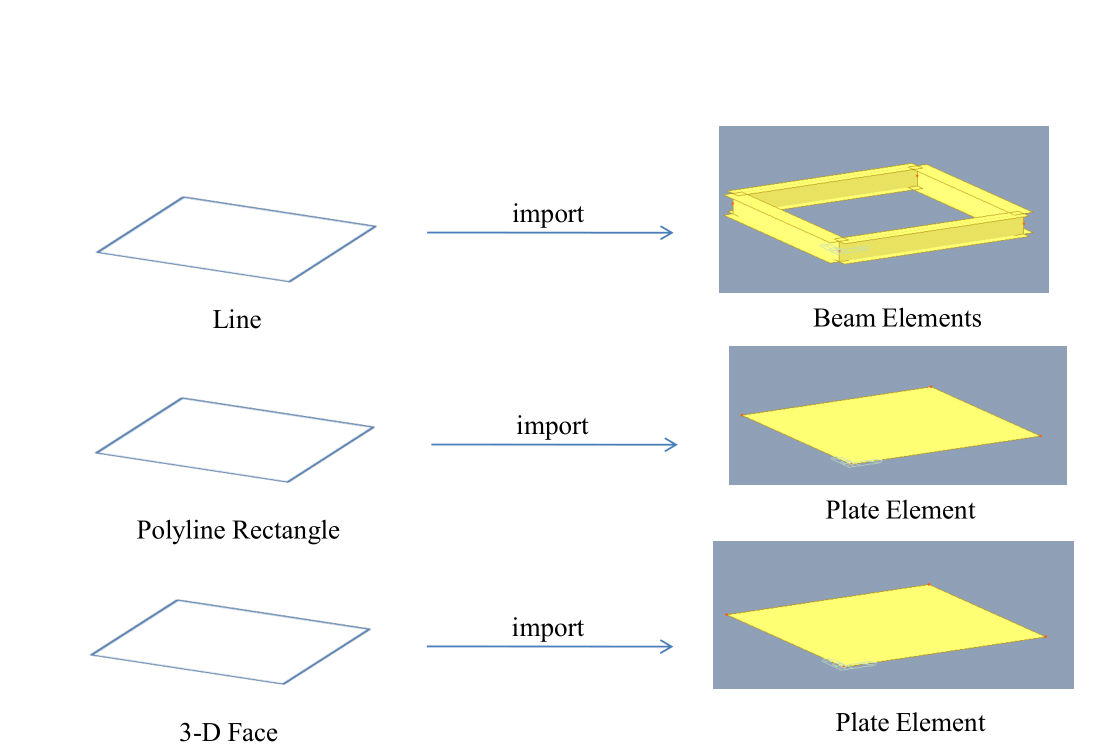

다각형, 삼각형, 직사각형 등과 같은 다양한 polyline 유형을 Midas Civil에 DXF형식의 플레이트 요소로 가져올 수 있습니다. 여기서 플레이트 요소는 두꺼운 유형으로 가져옵니다.(Drilling DOF 제외)

• Import DXF File

  Import DXF File 대화상자

  1. Layer 구분 구조물의 형상을 나타내는 Layer만 선택하여 모델링에 반영할 수 있습니다. 치수선, 상세도 등이 포함된 도면에서도 별도의 수정없이 모델을 작성할 수 있습니다.   2. 선, 면을 Import 선과 면에 대해서 Import가 가능합니다. 선은 Beam으로, 면은 Plate로 Import 됩니다.   3. Polyline에서 Plate 요소로 Import 3각형 또는 4각형을 형성하는 Polyline에 대해서는 Polyline이 선에 해당하지만, Plate요소로 Import 됩니다.   4. Import 오류 처리 DXF file import시 요소형상 오류(중첩된 절점으로 인해 사각형 요소가 삼각형 요소로 인식되는 오류 등) 또는 Solid요소의 Import 등과 같이 에러가 발생하더라도 그 부분(Nodes/Elements)만 skip하고 Import가 가능합니다. 이때, 화면상에 "[WARNING] Invalid Node(No.XX) is skipped!", "[WARNING] Invalid Element(No.XX) is skipped!"라는 메세지를 출력합니다.

• SAP2000(V6, V7) File

  SAP2000의 데이터 파일인 fn.s2k 파일을 midas Civil 의 Text 입력파일인 MCT 파일로 변환하여 읽어들입니다. 이때 fn.s2k 파일은 SAP2000에서 *.s2k Export 기능을 수행하여 만든 파일을 대상으로 합니다. SAP2000 파일을 MIDAS/Civil 의 데이터파일로 변환하는 과정에는 다음과 같은 제한사항이 있습니다. SAP2000 명령 세 부 명 령 변환여부 제 한 사 항 MIDAS/Civil의 기능 System DOF O - *STRUCTYPE LENGTH, FORCE O - *UNIT CYC O Harmonic Steady-State Analysis 인 경우 Static Analysis로 변환 - COORDINATE - O - - JOINT - O - *NODE LOCAL ANG O - *LOCALAXIS AXVEC, PLVEC O   *LOCALAXIS RESTRAINT - O - *CONSTRAINT CONSTRAINT (1) - O - *RIGIDLINK WELD - X - - PATTERN - O - - SPRING - O - - MASS - O - - MATERIAL (2) Isotropic O - *MATERIAL Orthotropic O 1축만고려하여 변환 *MATERIAL Anisotropic O 1축만고려하여 변환 *MATERIAL FRAME SECTION (3) Prismatic R, P, B, C, T, A, I,  L, 2LShape Section O - *SECTION Prismatic General Section O - *SECTION Prismatic Database Section X - - Nonprismatic Section O - *SECTION SHELL SECTION - O - *THICKNESS NLPROP (4) - O - *SPRING *ELASTICLINK FRAME GEN, DEL O - *ELEMENT LOCAL, ANG, PLVEC O - *ELEMENT IOFF, JOFF O - *OFFSET RIGID (5) O 1.0 이외의 값은 고려할수 없어 1.0으로 변환 *OFFSET IREL, JREL O - *FRAME-RLS SHELL GEN, DEL O - *ELEMENT PLVEC,ANG X - - PLANE GEN, DEL O - *ELEMENT 3,4절점 요소 O - *ELEMENT 9절점 요소 X - - MATANG X - - ASOLID GEN, DEL O - *ELEMENT 3,4절점 요소 O - *ELEMENT 9절점 요소 X - - MATANG, ARC X - - SOLID GEN, DEL O - *ELEMENT 6,8절점 요소 O - *ELEMENT MATANG X - - NLLINK (6) 1절점 요소 O - *SPRING 2절점 요소 O - *ELASTICLINK MATTEMP - X - - REFTEMP - O - - PRESTRESS - O - *PRESTRESS LOAD FORCE O - *CONLOAD RESTRAINT DISPLACEMENT O - *SPDISP SPRING DISPLACEMENT O MIDAS에는 해당명령에 일치하는 명령이 없음. 가장 유사한 지점강제변위하중으로 변환 *SPDISP GRAVITY(Beam) O - *BEAMLOAD GRAVITY(Shell) O - *PRESSURE GRAVITY(Plane/ Asolid/Solid) X - - CONCENTRATED SPAN O - *BEAMLOAD DISTRIBUTED SPAN O - *BEAMLOAD PRESTRESS O - *PRESTRESS UNIFORM O - *PRESSURE SURFACE PRESSURE O - *PRESSURE PORE PRESSURE X - - TEMPERATURE O - *ELTEMPER *THERGRAD ROTATE X - - PDFORCE - O - *INIFORCE PDELTA - O - *PDEL-CTRL MODES N,CUT,TOL O - *EIGEN-CTRL RITZ O - *EIGEN-CTRL SHIFT X - - NLLINK X - - FUNCTION - O 파일을 이용한 FUNCTION은 해당파일이 *.s2k와 동일한 폴더 내에 있어야 함 *SFUNCTION *TFUNCTION SPEC NAME, ANG, DAMP, F1, F2, DIRF,MODC(CQC,SRSS,ABS) O - *SPLDCASE MODC(GMC) X - - HISTORY Linear  Transient/ Periodic Analysis O - *THLDCASE Nonlinear Transient Analysis X - - Acceleration Data O - *GROUND-ACC Load Data (7) O - *DYN-SLOAD LANE - O - *LINELANE VEHICLE DB Vehicle (8) O - *VEHICLE User Define Vehicle O 변환이 불가능하여 DB-24하중으로 변환한 후 경고메세지 출력함 *VEHICLE VEHICLE CLASS - O - *VCLASS BRIDGE RESPONSE - X - - MOVING LOAD NAME, RF, CLASS, LANE, LMIN, LMAX, SF O - *MVLDCASE CALC O - *MOVE-CTRL TOL, SET X - - COMBO - O - *LOADCOMB   < 주석정리 > 1. CONSTRAINT (1) DIAPH, PLATE, ROD, BEAM Type의 Constraint가 Auto Axis를 갖는 경우 현재버전에서는 Global Z축을 Axis로 함. (2) SAP에서 Master Node설정하는 방법에 대해 구체적으로 언급되지 않았음. MIDAS로 변환시 Constraint되는 절점들 중에서 절점들 사이의 중앙위치를 기준으로 가장 가까운 절점을 Master Node로 변환함. (3) EQUAL,LOCAL의 경우 정확한 변환을 할 수 없어서 MIDAS의 Rigid Link로 변환함. 변환 후경고 메시지 출력. 2. MATERIAL (1) SAP에서는 Weight Density와 Mass Density 두가지를 사용함. 변환시 Weight Density가 존재하지 않고 Mass Density만 존재하는 경우, 경고 메시지 출력 후 Mass Density를 Weight Density로 변환함 (Weight Density = Mass Density * 중력가속도) (2) Mass Density가 존재하는 경우 MIDAS의 Structure Type의 Converting Type of Model weights to Masses 유형을 Convert to X,Y,Z로 변경 3. FRAME SECTION (1) MPL(Mass Per Length)는 해당 단면을 갖는 Frame Element의 양단 절점에 Nodal Mass로 변환. (2) WPL(Weight Per Length)는 해당 단면을 갖는 Frame Element의 Beam Load로 변환. Beam Load는 Gravity Load가 있는 하중조건에 포함 4. NLPROP (1) MIDAS에서는 NLLINK에 해당하는 요소가 없음. NLLINK에 해당하는 요소는 NLPROP중에서 선형강성만을 취하여 Elastic Link로 변환함 (2) KE와 K가 모두 있는 경우 KE를 Elastic Link의 강성으로  변환. (3) KE가 없고 K만 있는 경우 K를 Elastic Link의 강성으로 변환. (4) KE와 K가 모두 없는 Elastic Link의 강성을 0으로 변환함. 5. RIGID (1) SAP에서의 RIGID명령은 Frame에 Offset을 준 다음, Offset된 부분에서의 Rigidity를 나타내는 Factor임. 1인경우 Fully Rigid이고 0인경우 Fully Flexible이 됨. MIDAS에서는 Fully Rigid인 경우만 표현할 수 있음. 6. NLLINK (1) midas Civil 에서 SAP의 NLLINK를 정확하게 표현할 수 없어 1 절점 NLLINK는 Spring support로  변환하고 2 절점 NLLINK는 Elastic link로 변환함 7. Load Data (1) midas Civil 에서는 Dynamic Nodal Load를 입력 할때 특정 절점에 대한 재하를 원칙으로 하나 SAP의 경우는 재하될 Static Load Case를 지정하게 되어있음. 변환시 지정된 Static Load Case에 절점하중이 존재하는 경우 해당 절점에 Load Function을 재하함. 그러나 해당 Static Load Case에 절점하중이 없는경우 변환할 수 없으므로 Warning Message출력 후 변환하지 않음 8. DB Vehicle (1) 변환되는 DB하중 : COOPERE80, P5, P7, P9, P11, P13, AML (2) 변환 안되는 DB하중 : HL-93M, HL-93K, HL-93S, RL, HN-44, HSN-44, HN-44L, HSN-44L( 임시DB-24하중으로 변환한후 경고메세지 출력)

• SAP2000 File V8(Nonlinear) Import 제한사항

  대상파일 : SAP2000 V8의 Export로부터 생성된 수정되지 않은 *.s2k만 변환가능. SAP2000 V8 파일을 MIDAS/Civil의 데이터파일로 변환하는 과정에는 다음과 같은 제한사항이 있습니다. Contents Table 변환 midas Civil 비고 Joint Summary-Joint Assignments ○     Joint Coordinates ○ *NODE   Joint Restraint Assignments ○ *CONSTRAINT   Joint Local Axes Assignments 1-Typical ○ *LOCALAXIS   Joint Local Axes Assignments 2-Advanced ○ *LOCALAXIS   Joint Pattern Assignments(1) ○ -        Joint Pattern Definitions(1) ○ -   Joint Spring Assignments1-Uncoupied ○ *SPRING   Joint Spring Assignments2-Coupied ○ *GSPRING  *GSPRTYPE        Joint Panel Zone Assignments X -해당사항 없음   FRAME Summary-Frame Assignments ○ -   Connectivity - Frame/Cable ○ *ELEMENT   Frame Cable Assignments X     Frame Design Procedures X     Frame Insertion Point Assignments ○ *SECTION   Frame Local Axes Assignments1-Typical ○ *ELEMENT   Frame Local Axes Assignments 2 - Advanced ○ *ELEMENT   Frame Material Temperatures X -해당사항 없음   Frame NL Hinge Assignments X     Frame Offset Along Length Assignments(2) ○ *OFFSET   Frame Output Station Assignments X -해당사항 없음   Frame P-Delta Force Assignments ○ *INFORCE   Frame Prestress 1 - Patterns ○ *PRESTRESS   Frame Prestress 2 - Load Multipliers ○ *PRESTRESS   Frame Property Modifiers ○ *SECT-SCALE   Frame Reference Temperatures ○ *ELTEMPER   Frame Release Assignments 1 General(3) ○ *FRAME-RLS   Frame Release Assignments 2 Partial Fixity(3) △ *FRAME-RLS   Frame Spring Assignments(4) △ *SPRING   Frame Auto Subdivision Assignments X -해당사항 없음   Frame Tension And Compression Limits X     AREA Summary Area Assignments ○ -   Connectivity Area(5) ○ *ELEMENT   Area Auto Mesh Assignments X - 해당사항 없음   Area Local Axes Assignments 1 Typical(6) X - 정의 안됨   Area Local Axes Assignments 2 Advanced(6) X - 정의 안됨   Area Material Temperatures X - 해당사항 없음   Area Reference Temperatures ○ *ELTEMPER   Area Spring Assignments(5) △ *SPRING   SOLID Summary Solid Assignments ○ -   Connectivity Solid ○ *ELEMENT   Solid Local Axes Assignments 1 Typical(6) X - 정의 안됨   Solid Local Axes Assignments 2 - Advanced(6) X - 정의 안됨   Solid Material Temperatures X - 해당사항 없음   Solid Property Assignments X - 해당사항 없음   Solid Property Definitions X - 해당사항 없음   Solid Reference Temperatures ○ *ELTEMPER   Solid Spring Assignments(4) X - 정의 안됨   Solid Auto Mesh Assignments X - 해당사항 없음   Link Summary - Link Assignments ○ -   Connectivity - Link ○ *ELASTICLINK,  *NL-LINK   Link Local Axes Assignments 1 Typical ○ *ELASTICLINK,  *NL-LINK   Link Local Axes Assignments 2 Advanced ○ *ELASTICLINK,  *NL-LINK   Link Property Definitions 01 General ○ *NL-PROP   Link Property Definitions 02 - Linear ○ *NL-PROP   Link Property Definitions 03 - MultiLinear X - 해당사항 없음   Link Property Definitions 04 - Damper ○ *NL-PROP   Link Property Definitions 05 - Gap ○ *NL-PROP   Link Property Definitions 06 - Hook ○ *NL-PROP   Link Property Definitions 07 - Rubber Isolator ○ *NL-PROP   Link Property Definitions 08 - Sliding Isolator ○ *NL-PROP   Link Property Definitions 09 - Plastic(Wen) ○ *NL-PROP   Link Property Definitions 10 - Plastic(Kinematic) X - 해당사항 없음   Link Property Assignments ○ *NL-PROP     Program Control ○ *UNIT   Material Material Properties 1 - General ○ *MATERIAL   Material Properties 2 - Advanced △ *MATERIAL - anisotropic Material Properties 3 - Design Steel X     Material Properties 4 - Design Concrete X     Material Properties 5 - Design Aluminum X     Material Properties 6 - Design ColdFormed X     SECTION Frame Section Assignments ○ *SECTION   Frame Section Properties 1 - General ○ *SECTION    *SECT-SCALE   Frame Section Properties 2 - Concrete Column X     Frame Section Properties 3 - Concrete Beam X     Frame Section Properties 4 - Auto Select X     Frame Section Properties 5 - Nonprismatic △ *SECTION - sect. scale Thickness Area Section Properties ○ *THICKNESS   Area Stiffness Modifiers X - 해당사항 없음   Static Load Case Joint Loads - Force ○ *CONLOAD   Joint Loads - Ground Displacement ○ *SPDISP   Frame Loads - Distributed ○ *BEAMLOAD   Frame Loads - Gravity(7) ○ *BEAMLOAD - SelfModifier Frame Loads - Point ○ *BEAMLOAD   Frame Loads - Temperature(8) ○ *ELTEMPER *THERGRAD *NDTEMPER   - Joint Pattern Area Loads - Gravity(7) ○ *PRESSURE - SelfModifier Area Loads - Pore Pressure X - 해당사항 없음   Area Loads - Rotate X - 해당사항 없음   Area Loads - Surface Pressure ○     Area Loads - Temperature(8) ○ *ELTEMPER *THERGRAD   Area Loads - Uniform To Frame X - data 부족 - FLOADTYPE       - FLOORLOAD Area Loads - Uniform ○ *PRESSURE - Joint Pattern Area Loads - Wind Pressure Coefficients X - 정의 안됨   Solid Loads - Gravity(7) X - 정의 안됨 - SelfModifier Solid Loads - Pore Pressure X - 해당사항 없음   Solid Loads - Surface Pressure X - 정의 안됨   Solid Loads - Temperature(8) ○ *ELTEMPER *THERGRAD   Link Loads - Gravity(7) X - 해당사항 없음   Case - Static 1 - Load Assignments ○ *STLDCASE   Load Case Definitions ○ *STLDCASE   Moving Load Case Bridge Loads 1 - Lane Definitions ○ *LINELANE - Both                  - Independent Bridge Loads 2 - Standard Vehicles ○ *VEHICLE   Bridge Loads 3 - General Vehicles 1 ○ *VEHICLE   Bridge Loads 4 - General Vehicles 2 ○ *VEHICLE   Bridge Loads 5 - Vehicle Classes ○ *VCLASS   Bridge Loads 6 - Bridge Response ○ *MOVE-CTRL   Case - Moving Load 1 - Lane Assignments ○ *MVLDCASE   Case - Moving Load 2 - Lanes Loaded ○ *MVLDCASE   Case - Moving Load 3 - MultiLane Factors ○ *MVLDCASE   Eigen Value Problem Combination Definitions ○ *LOADCOMB - load case Masses 1 - Mass Source ○ *LOADTOMASS   Masses 2 - Assembled Joint Masses X - 해석후 생성   Joint Added Mass Assignments ○ *NODALMASS   Frame Added Mass Assignments(9) △ *NODALMASS   Area Added Mass Assignments(9) △ *NODALMASS   Case - Modal 1 - General ○ *EIGEN-CTRL   Case - Modal 2 - Load Assignments - Eigen X - 해당사항 없음   Case - Modal 3 - Load Assignments - Ritz ○ *EIGEN-CTRL   Response Spectrum Analysis Function - Response Spectrum - BOCA96 X - 해당사항 없음   Function - Response Spectrum - EuroCode8 ○ *SFUNCTION   Function - Response Spectrum - From File X - 해당사항 없음   Function - Response Spectrum - IBC2000 ○ *SFUNCTION   Function - Response Spectrum - NBCC95 ○ *SFUNCTION   Function - Response Spectrum - NEHRP97 X - 해당사항 없음   Function - Response Spectrum - NZS4203 X - 해당사항 없음   Function - Response Spectrum - UBC94 ○ *SFUNCTION   Function - Response Spectrum - UBC97 ○ *SFUNCTION   Function - Response Spectrum - User ○ *SFUNCTION   Case - Response spectrum 1 - General(10) ○ *SPEC-CTRL  *SPLDCASE   Case - Response spectrum 2 - Load Assignments(10) ○ *SPLDCASE   Case - Response spectrum 3 - Interpolated Damping X - 해당사항 없음   Case - Response spectrum 4 - Proportional Damping X - 해당사항 없음   Case - Response spectrum 5 - Damping Overrides X - 해당사항 없음   Analysis Analysis Case Definitions ○ *ANAL-CTRL   Active Degrees of Freedom ○ *STRUCTYPE   Case - Static 2 - Nonlinear Load Application X - 해당사항 없음   Case - Static 3 - Nonlinear Stage Information X - data 부족 *STAGE Case - Static 4 - Nonlinear Parameters X - data 부족 *STAGE      *NONL-CTRL Case - Direct History 1 - General(11) ○ *THLDCASE   Case - Direct History 2 - Load Assignments ○ *GROUND-ACC  *DYN-SLOAD   Case - Direct History 3 - Proportional Damping ○ *THLDCASE   Case - Direct History 4 - Integration Parameters X - 해당사항 없음   Case - Direct History 5 - Nonlinear Parameters ○ *THLDCASE   Case - Modal History 1 - General ○ *THLDCASE   Case - Modal History 2 - Load Assignments ○ *GROUND-ACC  *DYN-SLOAD   Case - Modal History 3 - Interpolated Damping X - 해당사항 없음   Case - Modal History 4 - Proportional Damping ○ *THLDCASE   Case - Modal History 5 - Damping Overrides ○ *THLDCASE   Case - Modal History 6 - Nonlinear Parameters ○ *THLDCASE   Case - Buckling 1 - General(12) ○ *BUCK-CTRL   Case - Buckling 2 - Load Assignments ○ *BUCK-CTRL   Case - Steady State 1 - General X     Case - Steady State 2 - Load Assignments X     Rigid Link Joint Constraint Assignments(13) ○ *RIGIDLINK   Constraint Definitions - Beam △ *RIGIDLINK - Auto Axes Constraint Definitions - Body ○ *RIGIDLINK   Constraint Definitions - Diaphragm △ *RIGIDLINK - Auto Axes Constraint Definitions - Equal ○ *RIGIDLINK   Constraint Definitions - Line ○ *RIGIDLINK   Constraint Definitions - Local X - 해당사항 없음   Constraint Definitions - Plate △ *RIGIDLINK - Auto Axes Constraint Definitions - Rod △ *RIGIDLINK - Auto Axes Constraint Definitions - Weld ○ *RIGIDLINK   Lateral Load (Wind) Auto Wind - ASCE7-88 X - 해당사항 없음   Auto Wind - ASCE7-95 X - 해당사항 없음   Auto Wind - ASCE7-98 ○ *WIND   Auto Wind - BOCA96 X - 해당사항 없음   Auto Wind - BS6399-95 X *WIND   Auto Wind - NBCC95 ○ *WIND   Auto Wind - UBC94 X - 해당사항 없음   Auto Wind - UBC97 ○ *WIND   Auto Wind - User X - 해당사항 없음   Auto Wind Exposure For Horizontal Diaphragms X - 해당사항 없음   Auto Wind Loads To Groups X - 해당사항 없음   Auto Wind Loads To Horizontal Diaphragms X - 해당사항 없음   Auto Wind Loads To Joints X - 해당사항 없음   Lateral Load (Seismic) Auto Seismic - BOCA96 X - 해당사항 없음   Auto Seismic - IBC2000 X - data 부족 - Seismic Group Auto Seismic - NBCC95 ○ *SEIS   Auto Seismic - NEHRP97 X - 해당사항 없음   Auto Seismic - UBC94 X - 해당사항 없음   Auto Seismic - UBC97 ○ *SEIS   Auto Seismic - UBC97 Isolated X - 해당사항 없음   Auto Seismic - User Coefficient X - 해당사항 없음   Auto Seismic - User Loads X - 해당사항 없음   Auto Seismic Eccentricity Overrides X - 해당사항 없음   Auto Seismic Loads To Groups X - 해당사항 없음   Auto Seismic Loads To Horizontal Diaphragms X - 해당사항 없음   Auto Seismic Loads To Joints X - 해당사항 없음   Time History Functions Function - Time History - Cosine X - 해당사항 없음   Function - Time History - From File ○ *TFUNCTION   Function - Time History - Ramp X - 해당사항 없음   Function - Time History - Sawtooth X - 해당사항 없음   Function - Time History - Sine X - 해당사항 없음   Function - Time History - Triangular X *TFUNCTION   Function - Time History - User ○ - 해당사항 없음   Function - Time History - User Periodic X - 해당사항 없음   Group Groups 1 - Definitions X     Groups 2 - Assignments X - data 부족 *GROUP     *BNDR-GROUP Groups 3 - Masses and Weights X       < 주석정리 > 1. JOINT PATTERN (1) 현재 Element Temperature Load, Temperature Gradient, Area Surface Load에 적용 . 2. BEAM END OFFSET (1) Rigid Factor 기능 없음 주의) Fully Rigid Offset으로 변환 (2) SAP에서 Element Type과 Global Type을 한 요소에 동시에 부여한 경우 MIDAS에서는 Global Type만 변환함. 3. BEAM END RELEASE (1) Frame Release의 Partial Fixity의 경우 SAP은 Stiffness로 입력 **MIDAS는 비율로 입력 주의) Fully Fixity로 변환 4. ELEMENT SPRING (1) Frame Spring Assignment : Node Spring으로 변환   (2) Area Spring Assignment : Node Spring으로 변환(face#5, #6인 경우만(∵local axes)) (3) Solid Spring Assignment : local axes가 정의되지 않으므로 변환 불가 5. AREA ELEMENT SAP2000 Ver. 8.0.8 midas Civil 비 고 Section-Type sub-type Element type Shell Shell Thick Plate(5-1) Thick   Thin Thin Membrane Plane Stress(5-2)   Plate Thick Plate Thick 요소 특성 일치 Thin Thin   Plane Stress Plane Stress 요소 특성 일치 Strain Strain   Asolid Axisymmetric soild 요소 특성 일치 (1) (5-1) SAP 2000에서 Shell-Shell 요소는 Shell-Membrane 요소와 Shell-Plate 요소를 조합한 것으로 요소자유도는 요소좌표계 x, y, z 이동변위자유도와 회전변위자유도 모두를 가진다. 그러나 midas Civil 에서는 이에 대응하는 적절한 요소가 존재하지 않으므로 Plate 요소로서 대체한다. (2) (5-2) SAP 2000에서 Shell-Membrane 요소는 평면내 두 방향에 대한 이동변위자유도와 평면과 직교방향의 회전변위자유도(drilling moment)를 가진다. midas Civil 에서는 이에 대응하는 요소로서 Wall-Membrane 요소가 있지만 Wall 요소를 모델링하기 위해서는 절점의 연결순서(좌측 아래에서부터 반시계방향)와 반드시 수직부재이어야 하는 제약사항이 따른다. 그러므로 SAP2000의 Shell-Membrane 요소를 midas Civil 의 Wall-Membrane 요소로서 인식하기 위해서는 여러 가지 제약사항들이 존재하기 때문에 평면내 두 방향에 대한 이동변위자유도만 존재하는 Plane-Stress 요소로서 대체한다. 6. LOCAL AXES (1) Area Local Axes : SAP - default : GLOBAL과 동일 MIDAS - default : 절점 연결 순서대로 local axes를 정의   SAP(default :GLOBAL) MIDAS Ex(1) Ex(2) 7. GRAVITY LOAD (1) Frame : element beam load로 변환(*self modifier > 0이면 self weight 적용) (2) Area : pressure load로 변환(face#5, #6에 Global 방향으로(local axes)) (3) Solid : local axes가 정의되지 않고 또 ..... 이므로 변환 불가 8. TEMPERATURE LOAD (1) Frame Temperature Load Joint Pattern이 있는 경우 Nodal Temperature로 변환하고, Joint Pattern의 평균을 Element Temperature  Load로 변환 (2) Frame Temperature Gradient Joint Pattern이 있는 경우 Pattern 무시 (3) Area Temperature load Joint Pattern이 있는 경우 Nodal Temperature로 변환하고, Joint Pattern의 평균을 Element Temperature Load로 변환 (4) Area Temperature Gradient Joint Pattern이 있는 경우 Pattern 무시 (5) Solid Temperature Load Joint Pattern이 있는 경우 Nodal Temperature로 변환하고, Joint Pattern의 평균을 Element Temperature  Load로 변환 9. ADDED MASS (1) Frame added mass -> Nodal mass로 치환 (2) Area Added mass -> Nodal mass로 치환 10. RESPONSE SPECTRUM ANALYSIS CONTROL (1) SAP은 response spectrum load case마다 analysis control을 assign 하는 것이 가능하나, MIDAS는 하나의 analysis control만 assign이 가능하므로 첫 번째 analysis control만 변환 11. Time History Load Case에서 Direct Integration Analysis Method의 경우 parameter는 Newmark method만 변환가능 12. Buckling Analysis Control (1) SAP은 load case마다 buckling analysis control을 assign 하는 것이 가능하나, MIDAS는 하나의 analysis control만 assign이 가능하므로 첫 번째 analysis control만 변환 (2) SAP에서 Load type이 "Load case"인 경우만 변환 13. RIGID LINK (1) Master node는 첫 번째 Slave node (2) Diaphragm과 Plate의 경우 질량이 추가된 node(질량중심)를 Master node로 설정 (3) Beam, Diaphragm, Plate, Rod : Auto Axis 메시지 처리 후 변환 안 됨 14. 기타 (1) Section Offset과 Beam End Offset 동시 고려 안 됨      Beam End Offset의 Global type과 Element type 동시 고려 안 됨 (2) Frame Auto Subdivision - 변환 불가 (3) Area Auto Mesh - 변환 불가

• STAAD 2000&2002 File

  STAAD의 데이터 파일인 fn.std 파일을 MIDAS/Civil의 텍스트형 데이터 파일인 MCT 파일로 변환하여 읽어들입니다. STAAD 파일을 MIDAS/Civil의 데이터파일로 변환하는 과정에는 다음과 같은 제한사항이 있습니다. STAAD 명령 MIDAS/Civil의 기능 제한사항 Unit Unit System 파일 전체 단위를 통일해야 변환가능 길이단위 중 Decameter, Kilometer는 변환하지 않음(현재 임의단위로 변환) 힘단위 중 Decanewton, Meganewton은 변환하지 않음(현재 임의단위로 변환) Joint Coordinate Node Local Axis 변환안됨 Member Incidence Create Elements(선형요소) 변환안됨 Element Incidence Create Elements(평면, 입체요소) 변환안됨 Element Mesh - 변환안됨 Reference Joint and Member - 변환안됨 Groups Group 변환안됨 Rotation of Structure - 변환안됨 Inactive/Delete Activities 변환안됨 Member Property Section Steel Table에서 정의되는 단면은 변환안됨 Element Release - 변환안됨 Member Truss - 변환안됨 Member Cable - 변환안됨 Member Tension/Compression - 변환안됨 Member Offset - 변환안됨 Constant Material E값만 변환가능 Support Supports 경사지점은 변환안됨 Draw - 변환안됨 Cut-off Frequency Eigenvalue Analysis Control Frequency 명령은 변환안됨 Def of Moving Load - 변환안됨 Def of UBC Seismic Load - 변환안됨 Def of Time History - 변환안됨 Ele Load(Trapezoidal) Element Beam Loads (Trapezoidal Loads) 변환안됨 Area Load - 변환안됨 Temperature Load - 변환안됨 Fixed End Load - 변환안됨

• NASTRAN File

  NASTRAN의 데이터 파일을 Civil의 Text 입력 파일인 MCT파일로 변환하여 읽어 들입니다. 이때, 정확하게 데이터를 변환하기 위해서는 FEAMAP으로 작성된 입력파일이 요구됩니다. 단위계는 kgf, m로 자동변환되며, 변환하는 과정에는 다음과 같은 제한사항이 있습니다. 사용자정의 좌표(1) NASTRAN 명령 세부명령 변환여부 제한사항 관련 MIDAS명령 CORD1R - O - - CORD2R - O - - CORD1C - O - - CORD2C - O - - CORD1S - O - - CORD2S - O - -   절점(2) NASTRAN 명령 세부명령 변환여부 제한사항 관련 MIDAS명령 GRID - O - *NODE GRIDB - X "Grid point location on boundary of axisymmetric fluid problem" 으로 해당 기능이 MIDAS Civil에 존재하지 않음 -    요소 NASTRAN 명령 세부명령 변환여부 제한사항 관련 MIDAS명령 Line Elements(3) CBAR EID,PID,GA,GB, X1,X2,X3 O PID는 값만 변환하고, PBAR데이터는 변환하지 않음 *ELEMENT(beam) PA,PB, W1A,W2A,W3A, W1B,W2B,W3B X 추후고려 - CBEAM EID,PID,GA,GB X1,X2,X3 O PID는 값만 변환하고, PBEAM데이터는 변환하지 않음 *ELEMENT(beam) BIT,PA,PB, W1A,W2A,W3A, W1B,W2B,W3B, SA,SB X 추후고려 - CBEND - X 곡선부재로서 변환할 수 없음 - CONROD EID,G1,G2,MID, A,J,C O MID는 값만 변환하고, MAT데이터는 변환하지 않음· A,J,C값을 이용하여 새로운 단면을 생성하여야 함, 추후고려 *ELEMENT(truss) NSM X - - CROD EID,PID,G1,G2 O PID는 값만 변환하고, PBEAM데이터는 변환하지 않음 *ELEMENT(truss) CTUBE EID,PID,G1,G2 O PID는 값만 변환하고, PBEAM데이터는 변환하지 않음 *ELEMENT(beam) Surface Elements CTRIA3, CTRIARR EID,PID,G1,G2, G3 O - *ELEMENT(beam) (plane stree, plate) THETA or MCID, ZOFFS, T1,T2,T3 X - - CTRIA6 - O 절점 3개의 요소로 변환 - CQUAD4, CQUADR EID,PID,G1,G2, G3,G4 O - *ELEMENT(beam) (plane stree, plate) THETA or MCID, ZOFFS, T1,T2,T3 X - - CQUAD - X Plane Strain Element(4) - CQUAD8 - O 절점 4개의 요소로 변환 - CHSEAR - X Civil에는 존재하지 않는 요소 - CCONEAX, CTRIAX6, CTRIAX, CQUADX - X Axisymmetric Elements(5) - Solid Elements CTETRA EID,PID, G1-G10 O G1-G4까지만 고려하여 변환. 그 이상의 절점을 갖는 요소(고차요소)는 4절점 요소로 변환 *ELEMENT(solid) CPENTA EID,PID, G1-G15 O G1-G6까지만 고려하여 변환. 그 이상의 절점을 갖는 요소(고차요소)는 6절점 요소로 변환 *ELEMENT(solid) CHEXA EID,PID, GA-G20 O G1-G8까지만 고려하여 변환. 그 이상의 절점을 갖는 요소(고차요소)는 8절점 요소로 변환 *ELEMENT(solid)   NASTRAN 명령 세부명령 변환여부 제한사항 관련 MIDAS명령 Elastic Scalar Elements CELAS1(6) EID,PID,G1, C1,G2,C2 O - *ELASTICLINK *SPRING CELAS2 EID,K,G1, C1,G2,C2 O - *ELASTICLINK *SPRING GE,S X - - CELAS3 CELAS4 - - Scalar Spring Connection to Scalar Points Only로서 Scalar Points를 고려하지 않기 때문에 변환할 수 없음 - Rigid Elements RBE2 EID,GN,CM,GMi O - *RIGIDLINK RBAR RBE1 RBE3 RROD - X - -   단면성질 NASTRAN 명령 세부명령 변환여부 제한사항 관련 MIDAS명령 PBAR PID,MID,A,I1,I2,J, K1,K2 O  MIDAS/Civil의 Value Section으로 변환 *SECTION NSM,Ci,Di,Ei, Fi,I12 X - - PBEAM(7) PID,MIDl,A(A,B), I1(A,B),I2(A,B), J(A,B),K1,K2 O - *SECTION NSM(A,B),C1(A,B), C1(A,B),D1(A,B), D2(A,B),E1(A,B), E2(A,B), F1(A,B), F2(A,B),S1,S2, NSI(A,B),CW(A,B), M1(A,B),M2(A,B), N1(A,B),N2(A,B) X - - PROD PID,MID,A,J,C O - *SECTION NSM X - - PTUBE(8) PID,MID,OD,T,OD2 O - *SECTION NSM X - - PSHELL(9) PID,MID1,T O - *THICKNESS MID2,12I/T**3, MID3,TS/T,NSM, Z1,Z2,MID4 X - - PSOLID MID O - - PID,CORDM,IN, STRESS,ISOP, FCTN X - - PELAS K1,K2 O - *ELASTICLINK *SPRING PID1,PID2,GE1, GE2,S1,S2 X -     재질 NASTRAN 명령 세부명령 변환여부 제한사항 관련 MIDAS명령 MAT1 MID,E,G,NU,A O - *MATERIAL RHO,TREF,GE, ST,SC,SS,MCSID X - -   경계조건 NASTRAN 명령 세부명령 변환여부 제한사항 관련 MIDAS명령 SPC SID,G1,C1,D1, G2,C2,D2 O - *CONSTRAINT SPC1 SID,C,Gi O - *CONSTRAINT   정적하중 NASTRAN 명령 세부명령 변환여부 제한사항 관련 MIDAS명령 FORCE SID,G, F,N1, N2,N3 O - *CONLOAD CID X ·  추후변환 - MOMENT SID,G,M,N1, N2,N3 O - *CONLOAD CID X · 추후변환 - PLOAD1 SID,EID,TYPE, SCALE,X1,P1, X2,P2 O - *BEAMLOAD PLOAD4 SID,EID,P1,P2, P3,P4,G1, G3orG4,N1,N2,N3 O - *PRSSURE CID X · 추후변환 -   <주석정리> 1. 사용자 정의 좌표 (1) 사용자가 정의한 직교좌표계(Rectangular Coordinate), 원주좌표계(Cylindrical Coordinate), 구좌표계(Spherical Coordinate)는 MIDAS/Civil의 기본좌표계(Base Coordinate, Global Coordinate)로 변환 (2) Nastran 입력파일에서 사용자 정의 좌표계에 위치한 절점은 데이터 변환시 좌표변환에 의하여 기본좌표계의 위치로 변환됨 2. 절점 (1) 절점 ID가 100000이상인 경우 MIDAS/Civil에서 절점을 인식할 수 없기 때문에 새로운 ID를 부여하여 변환 (2) (1)과 같은 경우 발생시, 절점 ID가 포함된 데이터(ex. 요소, 하중 등)는 새롭게 지정된 절점 ID가 사용됨 3. Surface Elements Surface Elements의 요소종류(ex. Plane stress element, Plate element)는 요소데이타인 PID에 해당하는 PSHELL데이터를 이용하여 결정한다. 해당 PSHELL데이터 중에서 MID1만 있을 경우 Plane stress element로 변환하고 그 이외의 경우 (MID1과 MID2가 모두 입력되는 경우, MID2만 입력되는 경우)는 Plate element로 변환함 4. Plane Strain Element Nastran에서 사용되는 Plane Strain Element는 기본좌표를 X-Y평면으로 하고 있음. MIDAS/Civil은 X-Z평면을 기본좌표로 하기 때문에 변환할 수 없음. 5. Axisymmetric Element Nastran에서 사용되는 Axisymmetric Element는 기본좌표를 X-Y평면으로 하고 있음. MIDAS/Civil은 X-Z평면을 기본좌표로 하기 때문에 변환할 수 없음. 6. CELAS1 (1) Nastran에서 G1(절점1)과 G2(절점2)가 모두 입력되는 경우 MIDAS/Gen,Civil의 Elastic Link로 변환하고 G1 또는 G2 중 하나만 입력되는 경우 Gen,Civil의 Elastic Support로 변환함 (2) Elastic Link로 변환해야 하는 경우, 양단에 부착되는 스프링의 자유도(C1,C2)가 서로 다른 경우 경고메세지 출력 후 변환하지 않음 (3) CELAS1에 적용된 변환제약사항은 CELAS2에서도 동일하게 적용 7. PBEAM (1) CBEAM의 단변성질을 정의한 명령어로서 변단면 입력을 지원하고 있음 (2) B단(CBEAM의 끝단)에 입력되는 A,I1,I2,I12,J값이 모두 0일때 변단면으로 판단으로 간주. 그 이외의 경우, 일반단면으로 변환 8. PTUBE (1) USER/DB 단면중 size가 입력된 단면으로 변환함 (2) T값이 0인경우 Solid Round Section으로 변환하고, 그렇지 않은 경우 Pipe Section으로 변환 (3) OD2값이 0이 아닌 경우 변단면으로 변환 9. PSHELL (1) MID1(Material identification number for the membrane)만 입력되는 경우 In-plane thickness만 T값으로 변환 (2) MID2(Material identification number for the bending)만 입력되는 경우 In-plane thickness는 T/1000.의 값으로 Out-of-plane thickness는 T값으로 변환 (3)  (1),(2)이외의 경우 In-plane 과 Out-of-plane thickness를 모두 T값으로 변환 10. Material (1) Gen, Civil에서는 Isotropic Material만 사용할 수 있음  따라서, Nastran에서 지원하는 MAT2,MAT3등과 같은 Anisotropic Matrial은 변환할 수 없음

• Lusas DAT File 제한사항

  1. Lusas 의 X-Y평면에 존재하는 Plane Strain요소는 midas Civil로 변환할 수  없음  (midas Civil 에서는 Plane Strain 요소가 X-Z평면에만 존재 가능) 2. Lusas의 Consistent Mass는 변환할 수 없음



▒ Q&A

 Q. Auto CAD에서 마이다스로 선, polyline 및 솔리드 모델을 가져온 형식은 무엇입니까? 선이 모로 가져온 것입니까?등등...
