結果

• 解析結果は深度別グラフまたはテーブルで出力されます。

• 応答結果テーブル(絶対値) (最大加速度、最大速度、最大変位)

• 応答結果テーブル(相対地) (最大加速度、最大速度、最大変位)

• ひずみ・応力結果テーブル (有効せん断ひずみ、最大せん断ひずみ、最大せん断応力)

• 地盤定数の収束結果テーブル (収束減衰定数、収束せん断剛性、せん断剛性比)

• 入力地盤定数テーブル (せん断波速度、せん断剛性、減衰定数)

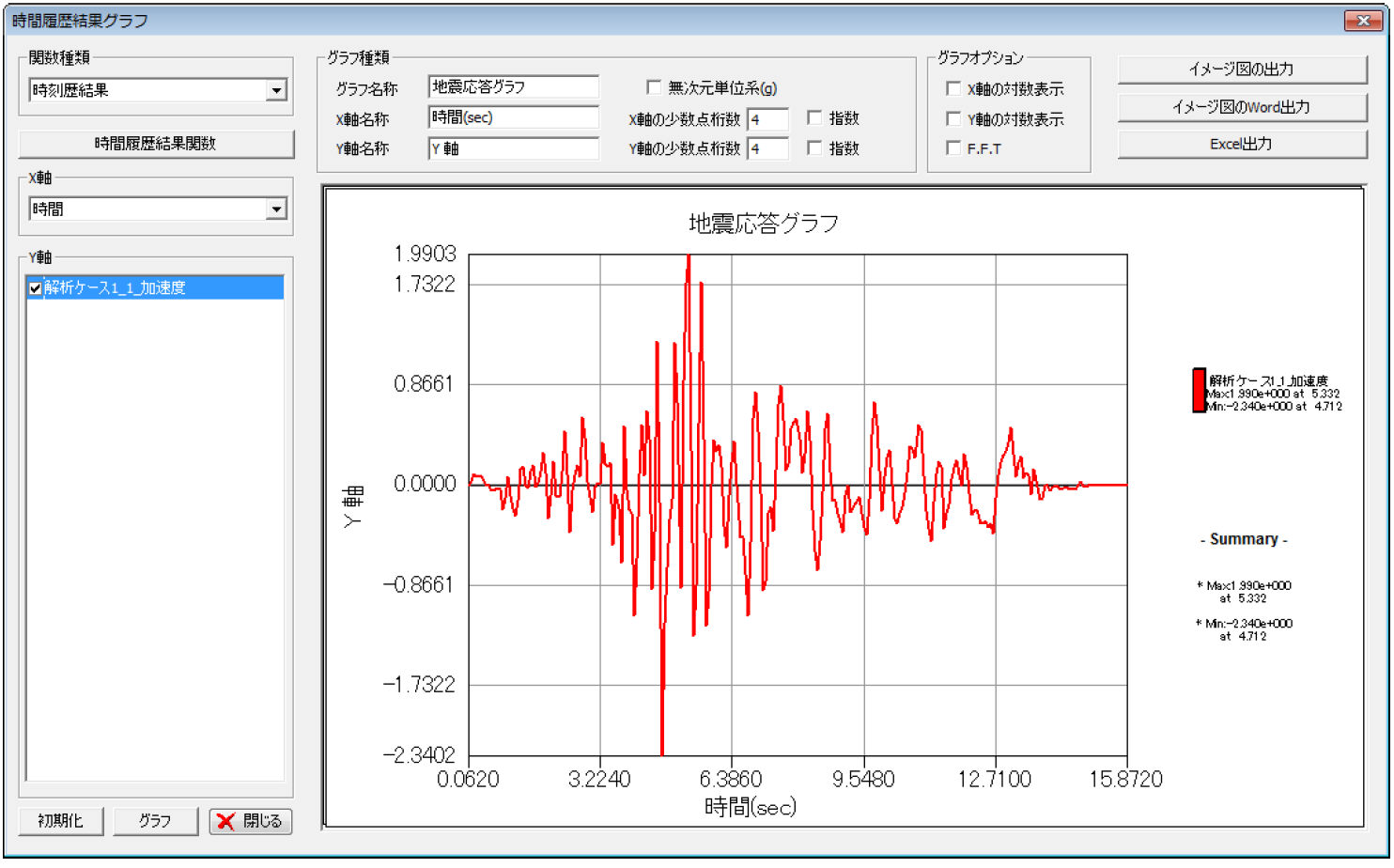

結果 : 時刻暦結果

グラフに出力したい関数タイプを選択します。関数タイプは時刻暦結果、応答スペクトル、ひずみ・応力、伝達関数があります。

[時間履歴結果関数] : グラフに出力する関数データや地層、結果タイプを選択します。地盤運動結果関数タイプによってそれぞれの結果タイプが選択できます。

選択された結果関数はY軸で登録されます。

グラフ定義では時刻暦結果グラフのグラフ名とx軸名、y軸名が定義できて指数形式でも値が表示できます。

グラフオプションではx軸、y軸に対して対数スケールで表現したり、F.F.Tが設定できます。

作成されたグラフはダイアログ内に表示され、イメージ図の出力、イメージ図のWord出力、Excel出力の様々な形態で出力できます。
