Strut Home > 자동화도구 > 자동배치 > Strut¶

개요¶

• 일반부 및 코너부 Strut를 빠르게 배치할 수 있는 기능입니다.

• Command Line : "US" 입력

상세설명¶

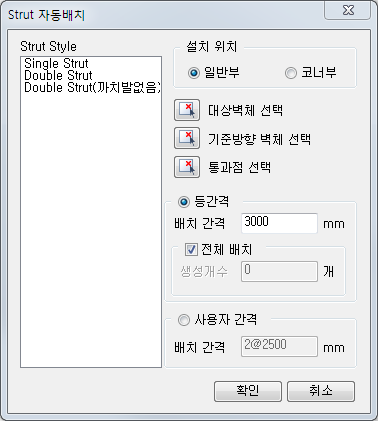

• 주1) Strut 자동배치 입력창 설명입니다.

  • (1) Command Line에 US를 입력합니다. 여기서 US는 "Strut 자동배치" 단축 명령어입니다.

  • (2) Strut 자동배치 입력창이 활성화됩니다.



Strut Style¶

• 스타일 Tree에 등록된 Strut 리스트를 보여줍니다. 자동 배치할 Strut Style을 지정합니다.

설치위치¶

• 가시설 과업에 따라 자동 배치할 Strut 설치 위치(일반부 또는 코너부)를 선택합니다.

대상벽체 선택¶

• 일반부 선택시 : 마주보는 두 개의 흙막이 벽체를 선택합니다.

• 코너부 선택시 : 인접한 두 개의 흙막이 벽체를 선택합니다.

기준방향 벽체 선택¶

• 일반부 선택시 : 선택한 두 개의 흙막이 벽체 중 자동 배치시 기준이 되는 벽체를 선택합니다. 기준 벽체의 직각 방향으로 Strut가 배치됩니다.

• 코너부 선택시 : 기준방향 벽체 선택이 비활성화됩니다.

통과점 선택¶

• 지정한 지점부터 Strut가 자동배치 됩니다.

배치간격¶

• 일반부 선택시 : 기본값은 3000mm입니다. 가시설 과업에 따라 사용자가 수정 가능하며 입력된 값 기준으로 자동배치 됩니다.

• 코너부 선택시 : 기본값은 2500mm입니다. 가시설 과업에 따라 사용자가 수정 가능하며 입력된 값 기준으로 자동배치 됩니다.

전체 배치¶

• Check On시 : 기준 벽체 길이 기준으로 배치 간격이 나오지않을 때까지 배치됩니다.

• Check Off시 : 사용자가 입력한 개수만큼 배치됩니다. 단, 기준 벽체 길이가 생성개수보다 길이가 작을 때는 배치 간격이 나오지 않을 때까지 배치됩니다.

확인¶

• "확인" 버튼을 클릭하면 Strut가 자동배치됩니다.
