사용자 정의 치수선¶

개요¶

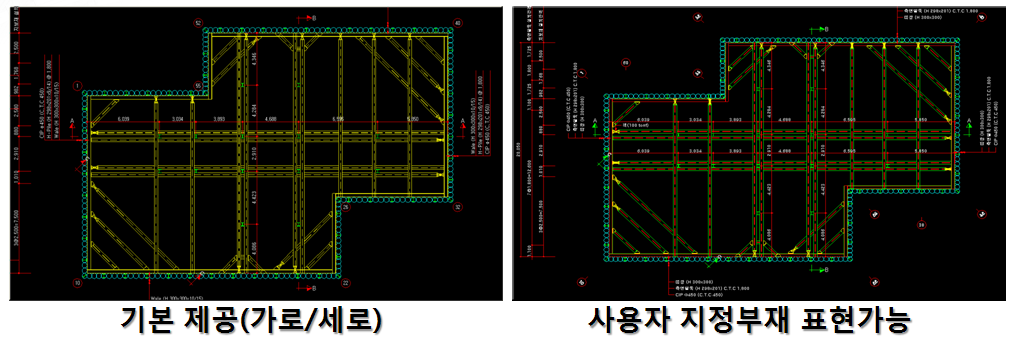

평면 View에서 Work Line을 생성시 변곡점이 내부로 생성되는 경우나 각 최외각 측면에서 바라 볼때 W/L 전체가 보이지 않는 치수선은 프로그램 내부에서 자동으로 생성하고 있지 않습니다. 또한 중간 말뚝 이격거리를 원하는 경우도 포함됩니다. 이런 경우 사용자 정의 치수선을 통해 치수선을 생성 시키는 기능입니다.
전개도 View에서 전개도 시점과 종점에서만 치수선을 출력하다 보니 전개도 중앙부에서 지보단의 이격거리가 다른 경우 알아 보기 어려우므로 전개도 지보단 치수선을 생성 시키는 기능입니다.
Command Line : UD 입력

주1) 사용자 정의 치수선은 평면 View와 전개도 View에서 적용 가능합니다.
주2) 평면 View에서 UD 명령어 입력시 사용자 정의 치수선이 활성화 되면서 전개도 > 띠장 간격 치수 사용전 표현은 비 활성화 됩니다.
- 마찬가지로 전개도 View에서 명령어 실행시 평면도 > 부재 치수 사용자 표현 및 중간 말뚝열 간격 치수 사용자 표현은 비활성화 됩니다.
주3) 사용자 정의 치수선 과정입니다.

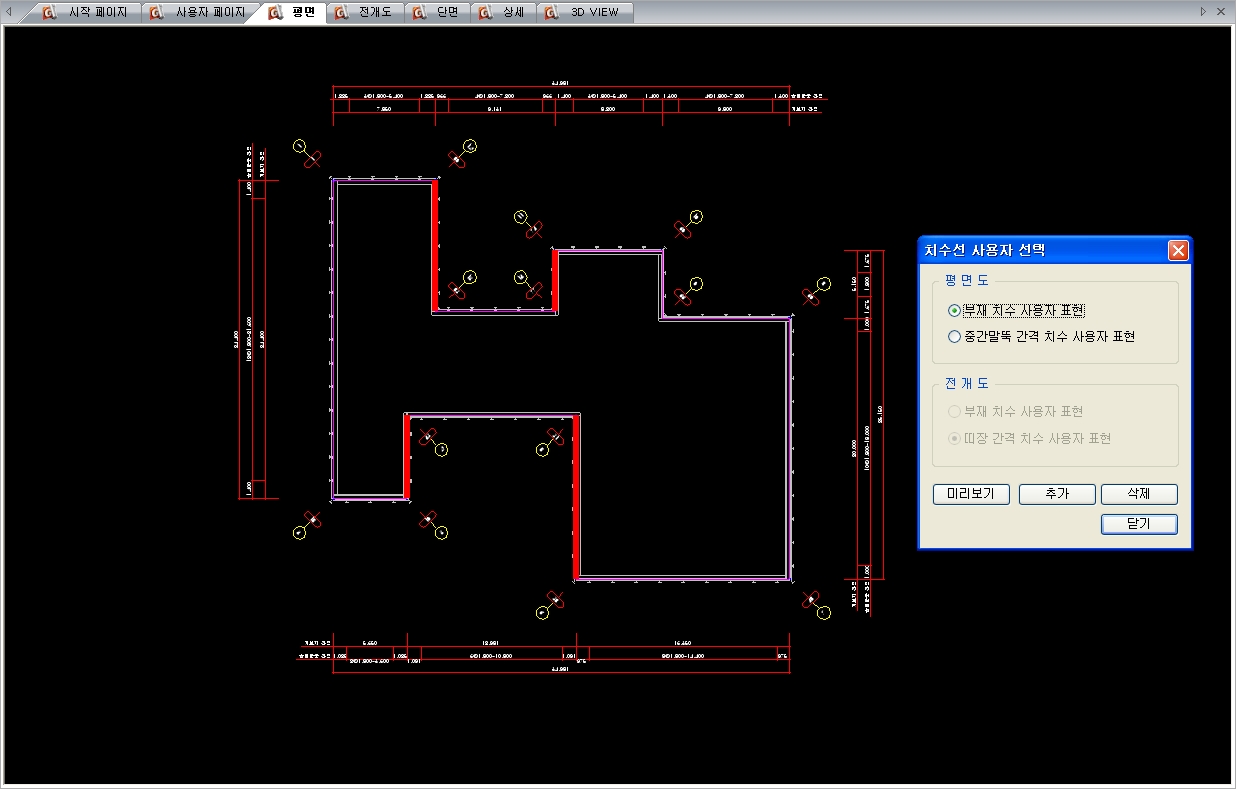

주4) 먼저 평면 View에서 UD명령어를 실행하면 평면도 박스에 두 가지 옵션 중 하나를 선택하고 추가 버튼을 클릭하면 프롬프트가 생성됩니다. 이때 해당 부재를 선택 합니다. 선택 후 "닫기" 버튼을 이용하여 명령어를 종료합니다.
- Tip) 부재 치수 사용자 표현은 W/L을 선택하여 치수선을 생성하는 항목이고, 중간 말뚝 열간격 치수 사용자 표현은 중간 말뚝과 보강재가 접한 부재를 선택하여 치수선을 생성합니다.
주5) 전개도 View에서 UD 명령어를 실행하면 전개도 박스 안에 띠장 간격 치수 사용자 표현이 선택됩니다.
- 추가 버튼을 클릭하면 프롬프트가 생성 되며 이때 해당 부재를 선택 하거나 원하는 위치를 클릭 하시면 해당 위치에 띠장 간격 치수선이 생성됩니다.
