옹벽 신축이음 분할¶

개요¶

H-Pile+토류판+영구옹벽 스타일이 할단된 벽체가 존재할 때 사용됩니다.
영구옹벽 스타일의 벽체와 매립형 내설 대좌 타입의 Earth Anchor로 평면 모델링된 경우 전개도에서 옹벽 신축이음 분할영역을 지정하는 기능입니다.
옹벽 신축이음 분할지정을 완료해야 수량산출서에 값이 출력됩니다.
Command Line : EJ 입력

1) 옹벽 신축이음 분할은 전개도 View에서만 적용 가능합니다.
2) 전개도 View Control의 현재를 어느 지보단에서나 가능합니다.

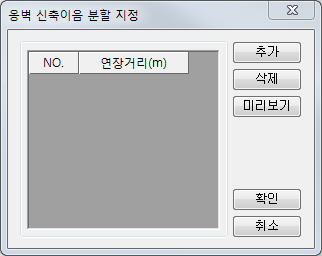

3) 옹벽신축이음 분할(EJD) 또는"성과품 탭 > 성과품 출력 설정 패널 > 도면 분할 > 옹벽 신축이음 분할"버튼을 클릭하면 "옹벽 신축이음 분할 지정" 입력창이 활성화 됩니다.
4) 콤보 버튼을 이용하여 옹벽 신축이음 분할 지정에 위치하고 Station에 입력하거나 추가 버튼을 이용하여 전개도 View에서 원하는 신축이음 위치를 지정 합니다.
5) 분할 영역을 잘못 추가된 경우는 해당 분할 영역 순서에 위치하고 삭제 버튼을 이용하여 삭제 가능합니다.
6) 콤보 버튼을 단면 구간 지정에 위치 시키고 "선형 도면 분할 지정"과 동일한 방법으로 추가 또는 삭제 가능합니다.
7) 선형 도면 분할 지정한 영역내 성과물은 각각 분할 평면과 분할 영역의 지보단 평면으로 성과물이 생성됩니다. *주) 마우스로 평면 View의 임의의 위치를 선택(Picking)하면 해당 점에서 선형에 수선을 내려 닿는 위치를 분할 할 Station으로 등록합니다.
