선형 도면 분할¶

개요¶

모델링 > 라인지정 > 선형지정시 가설 흙막이 설치 연장 구간이 같거나 광범위 한 경우 가시설 부재 및 치수선등을 알아보기 힘든 경우 전체 평면도 및 전개도를 분할하여 도면, 성과물을 생성하는 기능입니다.
단면 구간 지정은 선형 지정시 선형 Station를 나누어 도면을 표현하는 기능입니다.
Command Line : DD 입력

1) 평면분할은 평면 View에서만 적용 가능합니다.
2) 평면 View Control의 현재를 어느 지보단에서나 가능합니다.

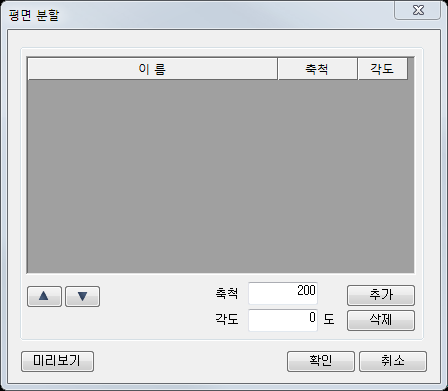

3) 평면분할(DD) 또는 성과품 탭 > 성과품 출력 설정 패널 > 도면 분할 > 선형 도면 분/단면 구간 지정 버튼을 클릭하면 평면분할 입력창이 활성화 됩니다.
4) 콤보 버튼을 이용하여 선형 도면 분할 지정에 위치하고 Station에 입력하거나 추가 버튼을 이용하여 평면 View에서 원하는 분할 위치를 지정 합니다.
5) 분할 영역을 잘못 추가된 경우는 해당 분할 영역 순서에 위치하고 삭제 버튼을 이용하여 삭제 가능합니다.
6) 콤보 버튼을 단면 구간 지정에 위치 시키고 "선형 도면 분할 지정"과 동일한 방법으로 추가 또는 삭제 가능합니다.
7) 선형 도면 분할 지정한 영역내 성과물은 각각 분할 평면과 분할 영역의 지보단 평면으로 성과물이 생성됩니다.
주) 마우스로 평면 View의 임의의 위치를 선택(Picking)하면 해당 점에서 선형에 수선을 내려 닿는 위치를 분할 할 Station으로 등록합니다.
