OSnap / Snap Home > 캐드기능 > 수정 > OSnap¶

개요¶

• 활성 객체 스냅 설정값을 조정합니다. OSNAP이라고도 하는 활성 객체 스냅 설정을 사용하여 객체의 정확한 위치에 스냅점을 지정할 수 있습니다. 둘 이상의 옵션을 선택하면 선택된 스냅 모드가 적용되어 조준창 상자의 중심에 가장 근접한 점을 반환합니다. Toggle Tab 키를 눌러 옵션 사이를 순환할 수 있습니다.

• Command Line : OS 입력

상세설명¶

끝점¶

: 호, 원, 선, 폴리선 세그먼트의 가장 근접한 끝점을 스냅합니다.

중간점¶

: 호, 원, 선, 폴리선 세그먼트의 가장 근접한 중간점을 스냅합니다.

수직점¶

: 호, 원, 선, 폴리선 세그먼트의 수직인 점을 스냅합니다.

중심점¶

: 호, 원의 중심점으로 스냅합니다.

사분점¶

: 호, 원의 사분점으로 스냅합니다.

교차점¶

: 호, 원, 선, 폴리선 세그먼트의 교차점을 스냅합니다.

삽입점¶

: 블록, 문자의 삽입점으로 스냅합니다.

근처점¶

: 호, 원, 선, 폴리선 세그먼트의 가장 근접한 점으로 스냅합니다.

노드점¶

: 점 객체, 치수 또는 치수 문자 원점으로 스냅합니다.

* Toggle 탭¶

: 키보드에서 "F3" 을 클릭하면 활성화 또는 비활성화를 순환할 수 있습니다.

참고)¶

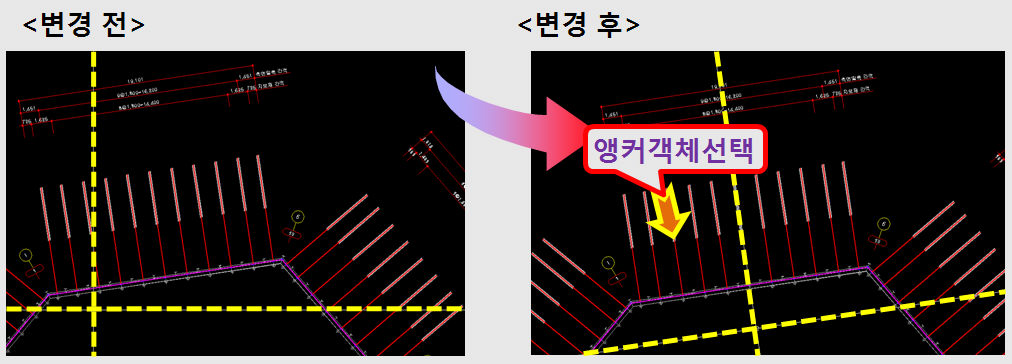

• SNAP 명령어는 XD 모델링 X,Y축을 선택된 객체 방향으로 회전하는 기능입니다.
• Command Line : SN 입력
• Snap (SN) 입력 회전시킬 기준객체 선택 또는 각도 입력
