Rotate Home > 캐드기능 > 수정 > Rotate¶

개요¶

• GeoXD Main탭인 사용자페이지, 평면, 전개도, 단면에서 생성된 모든 가시설 구성 부재(흙막이벽체, 띠장, 지보재, 보강재/브레이싱, 복공, 중간말뚝), 원지반선, 굴착저면, 지층선, 지하수위, 그라우팅라인, H-Pile 사장라인 및 CAD 객체의 기준점을 중심으로 회전합니다.

• Command Line : RO 입력

상세설명¶

• 주1) 평면, 전개도, 단면에서 현황으로 지정된 블록은 회전되지 않습니다.
• 주2) 평면에서 생성된 그라우팅은 회전되지 않습니다.

• 주3) 가시설 구성 부재 회전시 Link Mode와 Free Mode 차이점

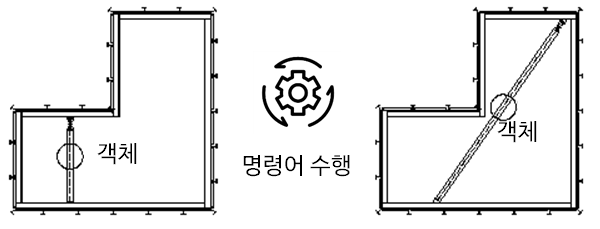

  • Link Mode시 가시설 구성 부재 회전

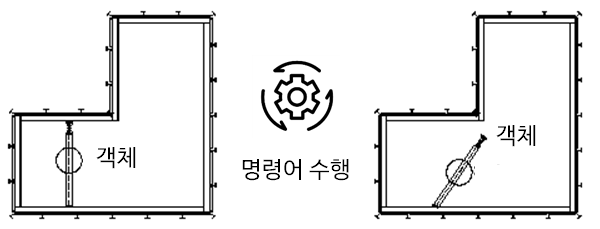

  • Free Mode시 가시설 구성 부재 이동



객체 선택¶

• 회전할 객체를 선택하고 ENTER 키를 누릅니다.

기준점 지정¶

• 점을 지정합니다.

회전 각도 지정¶

• 회전할 각도를 입력합니다.

  • 회전각도 : 객체가 기준점을 중심으로 어느 정도 거리를 두고 회전하는지 결정합니다.
