부분표현 경계범위¶

개요¶

평면도와 전개도에 설치 되는 부재 또는 해치 영역을 일부 구간에 대해서 원형, 타원, 물결 모양으로 표현 하거나 부분 표현 하고자 하는 영역을 선정하여 중첩하여 성과물로 출력시키는 기능입니다.
Command Line : "DB" 입력

상세설명¶

주1) 평면 View와 전개도 View에서 적용가능합니다.
주2) 평면 View에서 "DB" 명령어 입력시 부분표현 경계범위 입력창이 활성화 되며, 경계 종류로는 복공단 부분표현과 중첩단 부분표현이 콤보 박스를 통해 선택 가능합니다.
- (1) 복공단 부분표현은 평면 View Control의 현재를 복공단으로 선택합니다.
- (2) 경계범위 형상을 선택 후 추가 버튼을 클릭하시면 해당 형상이 나타나며 이때 원하는 위치를 클릭하시면 해당 영역만 복공팡이 성과물 출력시 생성됩니다.
- (3) 콤보 박스에서 중첩단 부분표현을 선택하시면 중첩 평면도 박스 내에 기본 지보단이 활성화 됩니다. 이 때 사용자가 원하는 지보단을 기본 지보단으로 선택합니다.
- (4) 평면 View Control의 현재를 중첩하고자 하는 지보단을 선택합니다. 선택된 지보단에 경계 범위 형상을 위 (2) 항목과 같은 방법으로 선택하시면 기본 지보단을 메인으로 한 중첩 지보단이 중첩 평면도를 통해 도면 성과물로 출력 가능합니다.
주3) 전개도 View에서 "DB"명령어 입력시 부분 표현 경계 범위 입력창이 활성화 되면, 경계 종류로는 벽체 해치 영역과 그라우팅 해치 영역으로 구분됩니다.
- (1) 벽체 해치 영역 및 그라우팅 해치 영역 전개도 View Control에서 원하는 워크라인으로 이동 후 경계 범위 형상을 통해 해당 W/L에 해치 영역만을 도면 성과물에 출력합니다.
- (2) 이때 그라우팅이 생성되지 않는 경우에는 비활성화 됩니다.

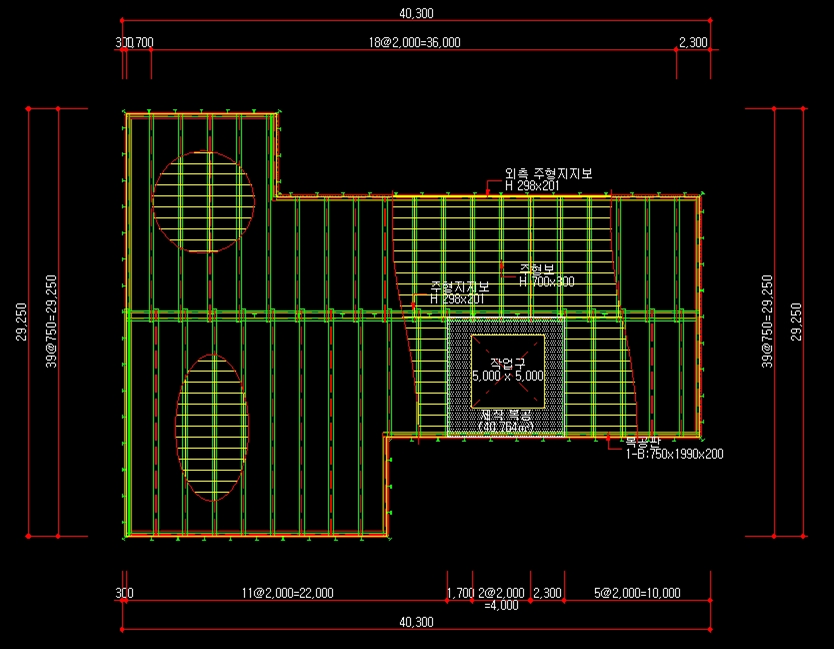

  복공 부분 표현

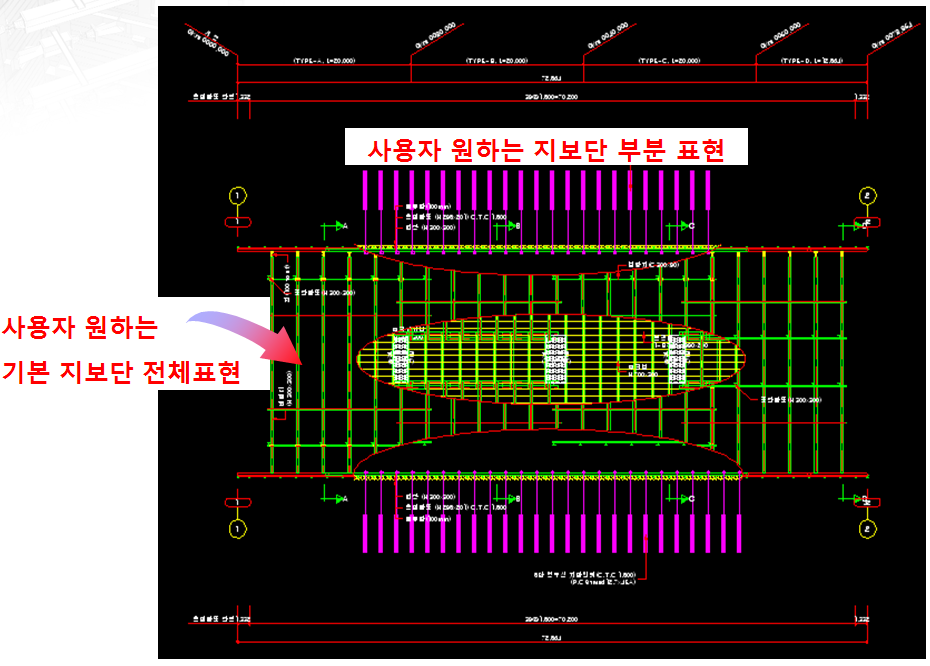

  중첩 평면도

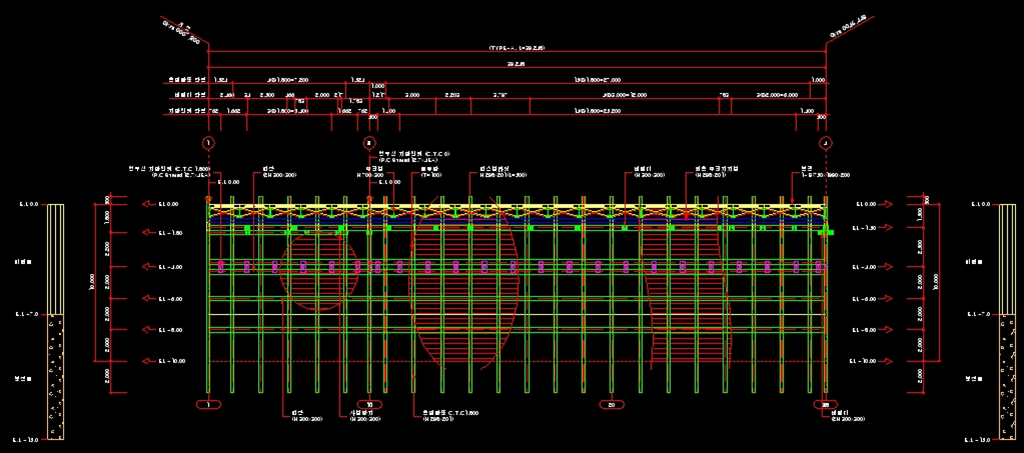

  전개도 부분 표현
