Extend¶

개요¶

GeoXD Main탭인 사용자페이지, 평면, 전개도, 단면에서 생성된 가시설 구성 부재 중 흙막이벽체(띠장), Strut, 보강재/브레이싱, 중간말뚝, 원지반선, 굴착저면, 지층선, 지하수위, 그라우팅라인, H-Pile 사장라인 및 CAD 객체를 연장합니다.
Command Line : EX 입력

주1) 평면, 전개도, 단면에서 현황으로 지정된 블록은 연장되지 않습니다.
주2) 평면에서 생성된 그라우팅은 연장되지 않습니다.
주3) 평면에서 생성된 복공은 연장되지 않습니다.
주4) Raker, Earth Anchor, Rock Bolt, Soil Nail, Tie Rod는 연장되지 않습니다. Link/Free Mode에 상관없이 방향은 변경되어도 길이는 변경되지 않습니다. 각 부재의 속성창에서만 길이 변경이 가능합니다.
주5) 흙막이벽체(띠장) 연장시 Link Mode와 Free Mode 차이점
- Link Mode시 흙막이 벽체(띠장)는 연장되지 않습니다.

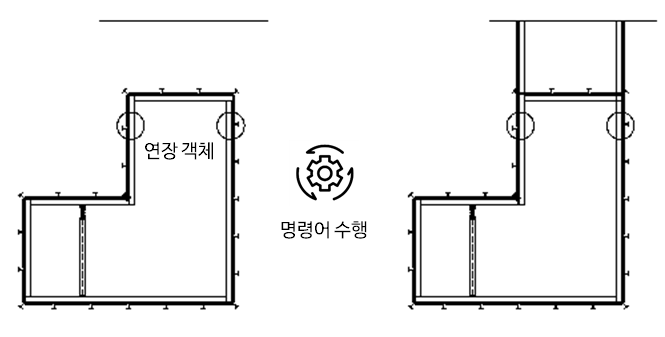

- Free Mode시 흙막이 벽체(띠장) 연장
주6) 지보재 연장시 Link Mode와 Free Mode 차이점
- Link Mode시 지보재는 연장되지 않습니다.

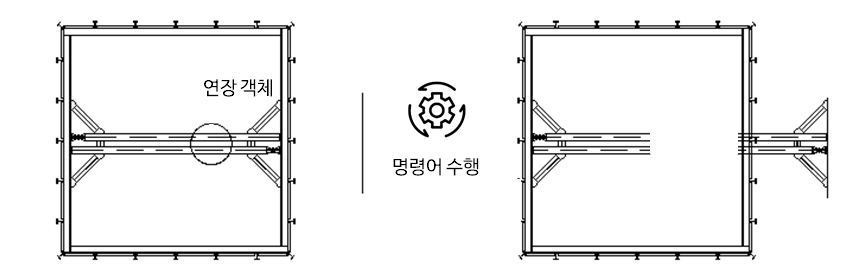

- Free Mode시 지보재 연장
주7) Link/Free Mode에 상관없이 원지반선, 굴착저면, 지층선, 지하수위, 그라우팅라인, 사장라인을 연장하면 전개도 양 끝단 밖으로 나가지 않고 길이와 방향만 변경됩니다.

연장할 객체를 선택하거나, 옵션을 입력합니다.
- 연장할 객체 : 연장할 객체를 지정하고 ENTER 키를 눌러 명령을 종료합니다.
- 울타리 : 선택 울타리를 교차하는 모든 객체를 선택합니다. 선택 울타리는 둘 이상의 울타리 점을 사용하여 지정되는 일련의 임시 선 세그먼트입니다.
  - 첫 번째 울타리 점 지정 : 선택 울타리의 시작점을 지정합니다.
  - 다음 울타리 점 지정 또는 [명령취소(U)] : 선택 울타리의 다음 점을 지정하고 u를 입력하거나 ENTER 키를 누릅니다.
