Workline 관리 Home > 모델링 > 구조물수정 > Workline 관리¶

개요¶

• 흙막이 벽체별(Workline별) 전개도 작성 방향, 전개도 작성 기준 및 폐합된 흙막이 시작 벽체를 선택할 수 있는 기능입니다.

• Command Line : WL 입력

상세설명¶

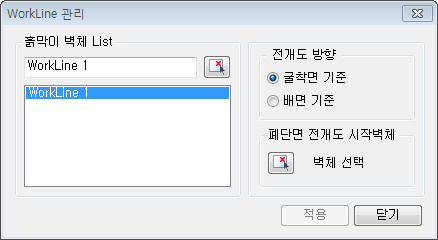

• 주1) 흙막이 벽체 관리자 입력창 설명입니다.

흙막이 벽체 List¶

• 전개도 View Control에 등록된 Workline List를 보여줍니다.

전개도 방향¶

• 굴착면 기준 : 전개도 작성 방향이 굴착면에서 사람이 바라보는 방향으로 작성됩니다.

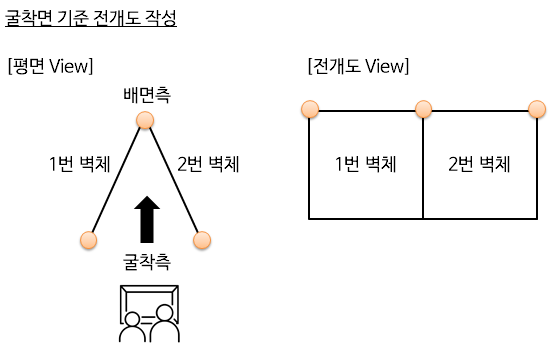

개단면이고 굴착면 기준 전개도 작성 방향¶

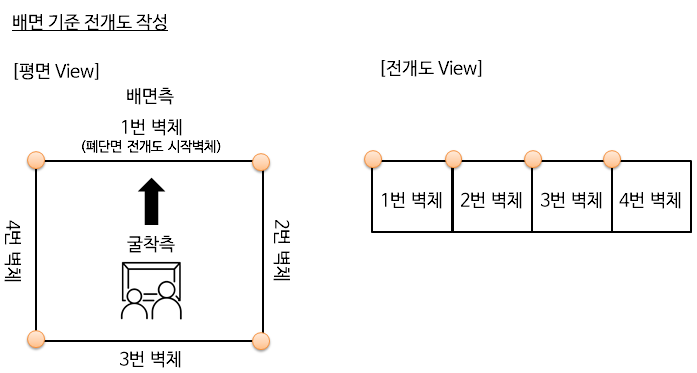

폐단면이고 굴착면 기준 전개도 작성 방향¶

• "폐단면 전개도 시작벽체" 에서 선택된 벽체부터 전개도가 시작됩니다.

• 배면 기준 : 전개도 작성 방향이 배면에서 사람이 바라보는 방향으로 작성됩니다.

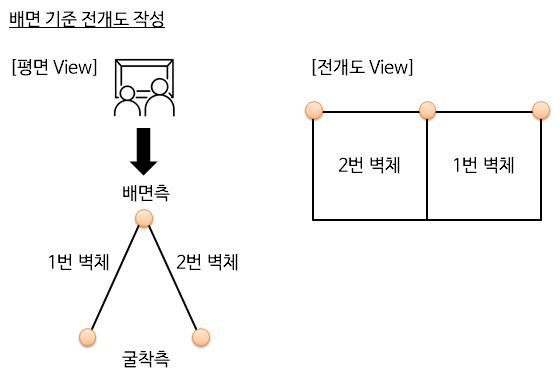

개단면이고 배면 기준 전개도 작성 방향¶

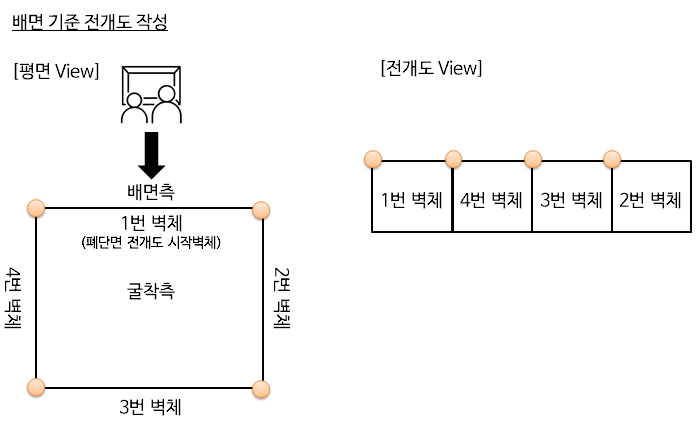

폐단면이고 배면 기준 전개도 작성 방향¶

• "폐단면 전개도 시작벽체" 에서 선택된 벽체부터 전개도가 시작됩니다.

폐단면 전개도 시작벽체¶

• 흙막이 벽체 List에 선택된 벽체가 폐합된 경우에만 활성화됩니다.

• 버튼을 클릭하여 선택된 벽체가 전개도 시작벽체가 됩니다.
