까치발 설계¶

기능¶

띠장과 직선 Strut가 만나는 부분에서 띠장의 유효폭을 작게 하여 휨모멘트를 감소시키는 까치발을 설계합니다.

제한¶

지보재의 정의에서 Strut를 설치한 경우에 활성화 되며, 모델링 과정에서 까치발에 대한 별도의 입력은 받지 않습니다. 까치발 설계를 위해서는 설계옵션이 설정되어 있어야 합니다.

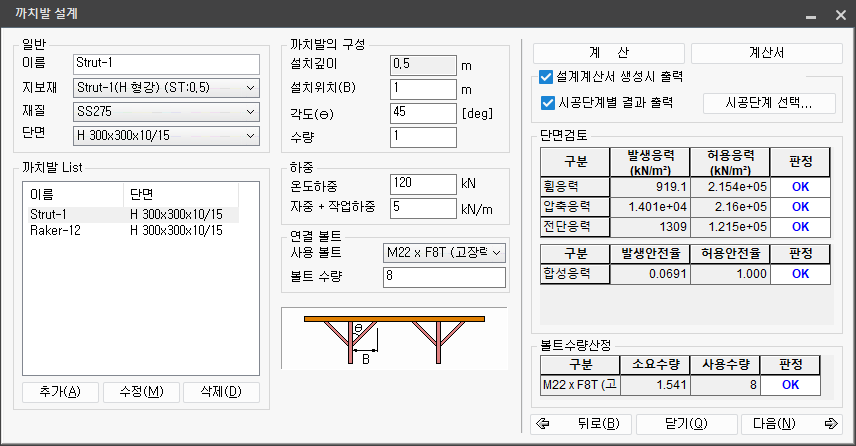

호출¶

일반¶

이름¶

검토하고자 하는 까치발의 이름을 입력합니다.

지보재¶

까치발을 설치할 지보재를 선택합니다.

재질¶

설계옵션에서 선택한 강재의 허용응력기준에 따라서 변경됩니다. 보통은 시공성이나 경제성을 고려하여 SS400, SM400을 표준으로 합니다.
지하철 설계기준(2002) : SM400, SS400에 대해서만 검토가 가능합니다.
지하철 설계기준(2005) : SM400, SS400에 대해서만 검토가 가능합니다.
철도교 설계기준(2004/일반) : 모든 재질(SM400, SM490, SM490Y, SM520, SM570, SS400, SMA400, SMA490, SMA570)에 대해서 검토가 가능합니다. - 철도교 설계기준(노반편) 참조
철도교 설계기준(2004/철도하중 직접지지) : SM400, SS400에 대해서만 검토가 가능합니다. - 철도교 설계기준(노반편) 참조
도로교 설계기준(2005) : 모든 재질(SM400, SM490, SM490Y, SM520, SM570, SS400, SMA400, SMA490, SMA570)에 대해서 검토가 가능합니다.
철도교 설계기준(2011/일반) : 모든 재질(SM400, SM490, SM490Y, SM520, SM570, SS400, SMA400, SMA490, SMA570)에 대해서 검토가 가능합니다. - 철도교 설계기준(노반편) 참조
철도교 설계기준(2011/철도하중 직접지지) : SM400, SS400에 대해서만 검토가 가능합니다. - 철도교 설계기준(노반편) 참조
도로교 설계기준(2010) : 모든 재질(SM400, SM490, SM490Y, SM520, SM570, SS400, SMA400, SMA490, SMA570)에 대해서 검토가 가능합니다.
KDS 설계기준(21 30 00) (2020) : 모델 > Project Setting에서 국가표준(강종)을 KS(18)로 선택한 경우 검토가 가능합니다. SS275, SM275, SHP275, SHP275W, SM355, SHP355W에 대해서만 검토가 가능합니다.
KDS 설계기준(21 30 00) (2022) : 모델 > Project Setting에서 국가표준(강종)을 KS(18)로 선택한 경우 검토가 가능합니다. SS275, SM275, SHP275, SHP275W, SM355, SHP355W에 대해서만 검토가 가능합니다.

단면¶

설계 가능한 단면을 보여주며, 최대 축력을 고려한 후 필요한 강도와 강성을 가진 단면을 선택하여 사용합니다.

까치발 List¶

까치발 List에서 선택한 항목에 대해¶

버튼을 클릭하여 설계검토 내용을 확인할 수 있습니다.

까치발의 구성¶

설치깊이¶

'일반 > 지보재' 에서 선택한 지보재의 위치에 따른 설치깊이가 표시됩니다.

설치위치(B) 까치발이 직선 Strut로 부터 띠장에 설치되는 위치까지의 거리입니다. 각도 띠장과의 경사각을 말하며, 일반적으로 45도를 원칙으로 합니다. 수량 동일 위치에서 설치되는 까치발의 수를 입력합니다.

하중¶

온도하중¶

온도하중에 의해 발생하는 축하중을 직접 입력합니다.
기존의 연구에 의하면 양단고정의 경우 이론적인 값의 18~19% 정도로, 기온 1℃ 상승에 대한 버팀대 반력의 증가는 통상 11~12.5kN 정도입니다.
여름과 겨울의 계절적 온도차에 의한 축력변화는 크리프(creep)에 의해 부담된다고 하면, 계절에 의한 온도하중을 고려할 필요가 없습니다. 하루동안의 최고와 최저 온도차를 10℃ 로 가정하면, 실제 버팀대의 축력 증가량은 120kN 정도 발생하며, 이 값을 이용하여 온도변화의 영향을 고려하는 것이 바람직합니다.

자중 및 작업하중(연직하중)

까치발의 자중과 발판 등의 설치로 인한 부가하중을 입력합니다. 일반적으로 5kN/m를 사용합니다.

연결 볼트¶

사용 볼트¶

F8T의 전단응력 : 100 MPa - F10T의 전단응력 : 190 MPa - 4T의 전단응력 : 90 MPa

볼트 수량¶

까치발 설치부의 볼트 수량을 입력합니다. 한쪽단의 볼트 수량을 입력합니다.

설계결과¶

| 계산 및 계산서 계산 버튼을 클릭하여 단면검토 결과를 확인하고, 계산서를 클릭하여 해당 부재에 대한 설계계산서를 출력할 수 있습니다. 설계계산서 생성시 출력 체크 옵션을 통하여 설계계산서 생성시 해당 지보재의 결과의 출력유무를 설정할 수 있습니다. 시공단계별 결과 출력 체크 옵션으로 설계계산서 출력시 해당 지보재의 단계별 결과 계산서 출력유무를 설정할 수 있으며,

에서 출력할 시공단계를 선택하여 단계별 결과를 출력할 시공단계를 설정할 수 있습니다. 검토 항목별로 출력 체크 옵션으로 설계계산서 생성시 해당 지보재의 단계별 결과(검토항목별) 계산서의 출력유무를 설정할 수 있습니다.

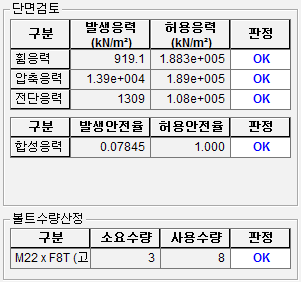

버튼을 클릭하면, 단면검토와 볼트수량에 대한 판정결과를 출력합니다.

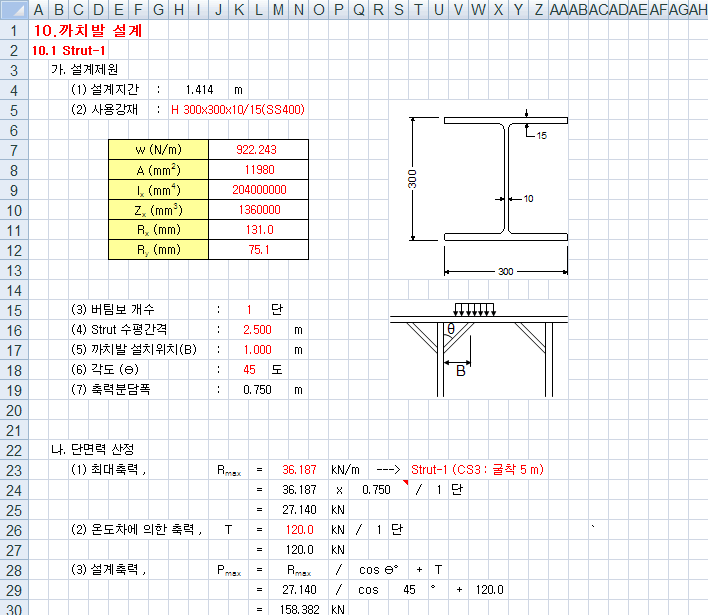

버튼을 클릭하면, 계산과정에 대한 상세한 내용을 Excel 포맷의 계산서로 출력합니다.

최종 수정일: 2026-03-20
