Dead Block 설계 Home > 설계 > Dead Block 설계¶

• 기능
  Dead Block은 Tie Rod나 Anchor를 지지하는 콘크리트 블록으로써 활동과 수평위치에 대하여 안전성을 검토합니다. Dead Block의 제원과 관련조건 등을 입력하여 설계를 수행하고, Excel 포맷의 상세계산서를 출력합니다

• 제한
  모델링 과정의 지보재 정의에서 Anchor의 정착장을 0으로 입력한 경우에만 설계를 수행할 수 있으며, 설계옵션이 정의되어야 합니다.

• 호출
  Main Menu : 설계 > Dead Block 설계

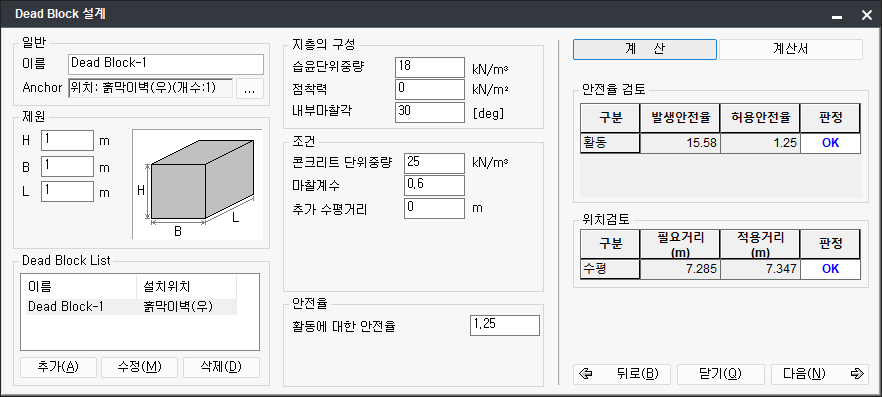

일반¶

이름¶

• 검토하고자 하는 Dead Block의 이름을 입력합니다.

Anchor¶

• 하나의 Dead Block에 한개의 Anchor가 연결될 수 있습니다. 지보재의 정의에서 입력한 Anchor 중 해당 Dead Block에 연결될 Anchor를 선택합니다.

제원¶

형상¶

지층의 구성¶

• Dead Block의 활동에 대한 안전을 검토하기 위하여, Dead Block에 작용하는 수평토압을 계산해야 합니다.
• 토압계산을 위하여 Dead Block이 설치되는 지층의 물성을 입력합니다.

조건¶

• Dead Block의 콘크리트 단위중량을 입력합니다.
• 콘크리트와 지반과의 마찰계수를 입력합니다.
• 해당 Dead Block의 아래에 Dead Block이 존재할 경우 추가 수평거리를 입력합니다.

안전율¶

• 활동에 대한 안전율을 사용자가 입력합니다.

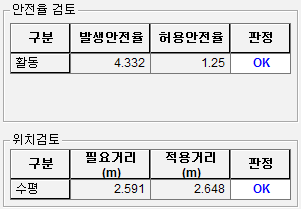

설계결과¶

• 버튼을 클릭하여 활동에 대한 안전율을 계산합니다.

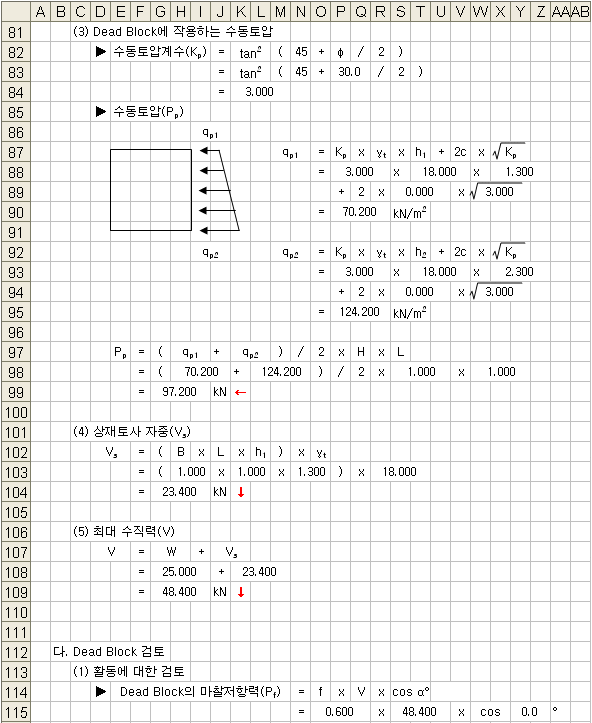

• 버튼을 클릭하면, 계산과정에 대한 상세한 내용을 Excel 포맷의 계산서로 출력합니다.
