결과추출 Home > 결과 > 결과추출¶

• 기능
  전체 해석결과로 부터 사용자가 지정한 항목의 결과만 추출합니다. 추출된 결과는 테이블과 3차원 그래프로 확인할 수 있습니다.

• 제한
  이 기능은 FEM 해석에서만 유효하며, FEM 결과 Tap에서만 기능이 활성화 됩니다.

• 호출
  Main menu : 결과 > 상세결과 > 결과추출

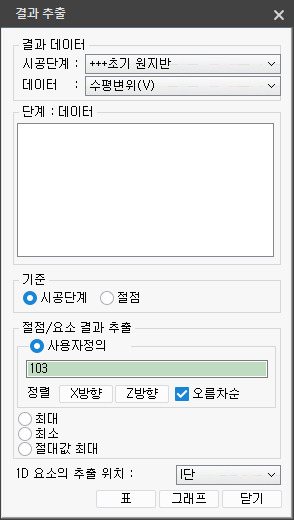

결과데이터¶

• 시공단계 : 데이터를 선택하기 위한 Reference Stage를 선택합니다. 선택된 Reference Stage에서 출력되는 결과항목만 데이터에서 선택할 수 있습니다.

• 데이터 : 추출할 결과항목을 선택합니다.

단계 : 데이터¶

• 결과데이터에서 선택한 내용에 따라 시공단계별 결과항목이 나열됩니다.

순서¶

• 추출된 결과를 테이블로 출력할 경우에 정렬기준을 지정합니다.

단계¶

절점¶

절점 결과 추출¶

• 사용자정의 : 결과를 출력할 절점/요소번호를 직접 입력합니다.
• 최대 : 선택한 시공단계와 결과항목 중에서 최대값을 출력합니다. 이 옵션을 선택한 경우에는 테이블로만 결과가 출력됩니다.
• 최소 : 선택한 시공단계와 결과항목 중에서 최소값을 출력합니다. 이 옵션을 선택한 경우에는 테이블로만 결과가 출력됩니다.
• 절대값 최대 : 선택한 시공단계와 결과항목 중에서 절대값이 최대인 결과를 출력합니다. 이 옵션을 선택한 경우에는 테이블로만 결과가 출력됩니다.

추출된 결과 출력¶

• 1D요소의 추출 위치 : 트러스나 보와 같은 1D요소의 부재력을 출력할 경우에 I, J단 중 출력위치를 선택합니다.

• : 추출된 결과를 테이블로 출력합니다.

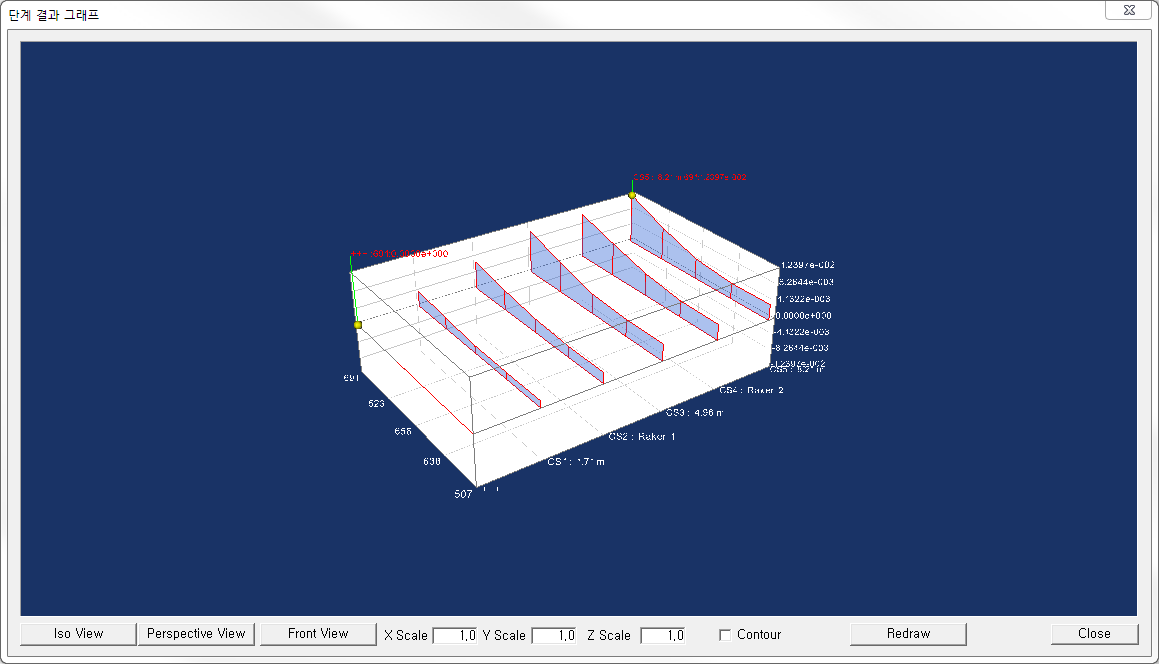

• : 추출된 결과를 그래프로 출력합니다.

• Dynamic Zoom : Ctrl + 마우스 오른쪽 버튼

• Dynamic Rotate : Ctrl + 마우스 왼쪽 버튼

• Dynamic Pan : 마우스 휠 버튼
