결과값태그 Home > 결과 > 결과값태그¶

• 기능

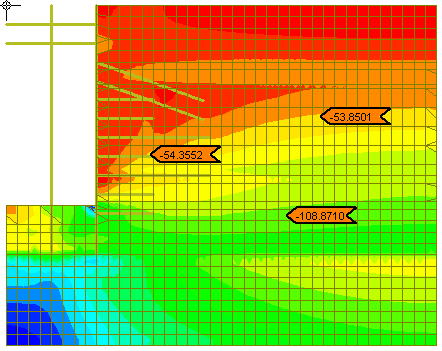

  임의 절점이나 요소에 꼬리표를 붙여 결과값을 나타냅니다. 표시해야 할 주요한 지점에 결과태그를 부착하여 해석결과를 효과적으로 표현하도록 도와줍니다.

• 제한
  이 기능은 FEM 해석에서만 유효하며, 결과태그 데이터는 저장되지 않습니다.

• 호출
  Main menu : 결과 > 상세결과 > 결과값태그

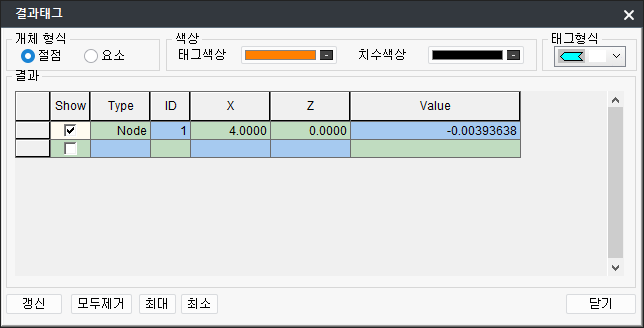

결과태그 출력순서¶

1. 결과태그를 부착하고자 하는 시공단계와 출력항목을 선택하여 Model View에 해석결과를 출력합니다.

2. 출력하고자 하는 결과항목에 따라 개체형식(절점 or 요소)을 선택합니다. 예를 들어 변위 확인시에는 절점을 선택해야 합니다.

3. 결과태그의 출력옵션(태그색상, 치수색상, 태그형식)을 선택합니다. 최종 선택된 출력옵션이 모든 태그에 적용됩니다.

4. 마우스를 이용하여 Model View 상의 임의 절점 또는 요소를 선택합니다. 선택한 절점 또는 요소가 Table에 나열됩니다.

5. Show 열의 Check Box에서 화면출력여부를 선택합니다.

6. 필요에 따라 Value에 임의 숫자를 추가하여 표시할 수 있습니다.

결과태그 제어옵션¶

: 색상, 형식 등의 결과태그 출력옵션을 수정하고 이를 갱신합니다.

: 테이블에 나열된 결과태그 항목을 모두 삭제합니다.

, : 최대/최소값의 출력위치에 결과태그를 부착합니다.
